담당자 : JQ CABLE
전화 번호 : +8618122383351
왓츠앱 : +8618122383351
| 최소 주문 수량 : | 1km | 포장 세부 사항 : | 나무로 된 드럼에서 1/2/3/4/5 킬로미터 |
|---|---|---|---|
| 배달 시간 : | 3-5 dya | 지불 조건 : | L / C, T / T, 웨스턴 유니온 |
| 공급 능력 : | 일 당 30 킬로미터 |
| 원래 장소: | 광저우 중국 | 브랜드 이름: | JQ/OEM |
|---|---|---|---|
| 인증: | ISO9001 ROHS CE FCC | 모델 번호: | GYDTS / OPLC |
|
상세 정보 |
|||
| 재킷 소재: | PE | 외부 지름: | 9 밀리미터 |
|---|---|---|---|
| 섬유 번수: | 2-144Core | 구조: | 유닛 튜브/연선 연선 |
| 강도 부재: | 강선 | 제품 이름: | 하이브리드 광섬유 케이블 |
| 섬유 종류: | YOFC 또는 요청에 따라 | 적용: | 공기, 도관 |
| 색상: | 검은색 | 길이: | 2 킬로미터 또는 주문 제작된 길이 |
| 강조하다: | G652D 광학 섬유 케이블,OPLC 하이브리드 광섬유 케이블,9 밀리미터 공기 광섬유 케이블 |
||
제품 설명

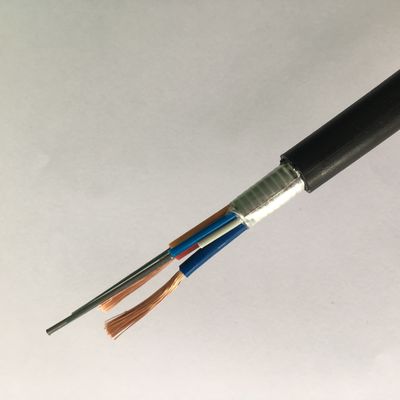

하이브리드 케이블 2-24 코어 GYXTW 2 개의 구리 전력 전선
복합 광섬유 케이블은 여러 가지 구성 요소가 묶여있는 복합 광섬유 케이블입니다. 이러한 유형의 케이블은 다양한 구성 요소에 의해 여러 전송 경로를 허용합니다.금속 전도기 또는 광섬유, 그리고 사용자가 하나의 케이블을 가질 수 있도록 해, 따라서 전체 비용과 설치 기간을 줄입니다.250μm의 섬유는 고모듈 플라스틱으로 만든 느슨한 튜브에 배치된다. 튜브는 물에 저항하는 채식 화합물로 채워진다. 튜브는 PSP의 층으로 길쭉하게 싸여 있다.PSP와 느슨한 튜브 사이에 케이블을 컴팩트하고 방수 유지 하기 위해 물 차단 물질을 적용. 두 개의 평행 철선 은 철강 테이프 의 양쪽에 배치 됩니다. 평행 철선 은 두 가지 측면 테이프 에 배치 됩니다. 케이블 은 폴리 에틸렌 (PE) 껍질 으로 완성 됩니다.
특징
좋은 기계적 성능과 온도 성능
고강도 용체 튜브, 수분화 저항
특수 튜브 충전 화합물은 섬유의 중요한 보호를 보장
콤팩트 구조와 가벼움, 유연성 및 우수한 구부러지기능 성능
낮은 분산과 약화적절한 설계, 섬유의 과도한 길이에 대한 정확한 제어 및 뚜렷한 스트랜딩 프로세스는 우수한 기계적 및 환경적 특성을 제공합니다.철선 및 유선 철강 테이프의 장갑 케이블 습도 저항과 분쇄 저항의 좋은 특성을 가지고 있습니다
광섬유 특성
| 항목 | 사양 |
| 섬유 종류 | G.652D |
| 약화 | |
| @ 1310 nm | ≤0.36 dB/km |
| @ 1383 nm | ≤0.35 dB/km |
| @ 1550 nm | ≤0.22 dB/km |
| @ 1625 nm | ≤ 0.30 dB/km |
| 케이블 절단 파장 (λcc) | ≤1260 nm |
| 0분산 파장 (nm) | 1300 ~ 1324 nm |
| 0 분산 기울기 | ≤0.092 ps/ ((nm2.km) |
| 염색분산 | |
| @ 1288 ~ 1339 nm | ≤3.5 ps/ ((nm.km) |
| @ 1550 nm | ≤18 ps/ ((nm.km) |
| @ 1625 nm | ≤22 ps/ ((nm.km) |
| PMDQ | ≤0.2 ps/km1/2 |
| 모드 필드 지름 @ 1310 nm | 9.2±0.4 음 |
| 핵심 집중성 오류 | ≤0.6m |
| 클레이딩 지름 | 1250.0±0.7 음 |
| 부착형 비순환성 | ≤1.0% |
| 코팅 직경 | 245±10 음 |
| 증명 테스트 | 100 kpsi (=0.69 Gpa), 1% |
기술 매개 변수
| 온도 범위 | -20°C ~ +60°C | |||||||||
| 라이저 | OFNR/OFN FT4 타입 | |||||||||
| 본회의 | OFNR/OFN FT6 타입 | |||||||||
| 재킷 | LSZH 또는 PE | |||||||||
| 코드 이름 | 케이블 원자 |
직경 (mm) |
구리 유선 (mm) |
선형 질량 (kgk) m) |
튼튼함 | 크러시 | 굽기 반지름 |
|||
| 짧은 기간 (N) |
길다 기간 (N) |
짧은 림 N) |
길다 기간 (N) |
짧은 기간 N) |
길다 기간 (N) |
|||||
| OPLC-2*05 | 6~24 | 10 | 2*05 | 125 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-4*05 | 6 ~ 24 | 10 | 4x05 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-2*075 | 6~24 | 10 | 2*075 | 128 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-4*075 | 6~24 | 10 | 4x075 | 135 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| oPLC-2*10 | 6~24 | 10 | 2*10 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-4*10 | 6 ~ 24 | 12 | 4*10 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-2*15 | 6~24 | 12 | 2*15 | 140 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-4*15 | 6~24 | 12 | 4*15 | 160 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-2*25 | 6~24 | 12 | 2 x 25 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
| OPLC-4*25 | 6 ~ 24 | 14.5 | 4 x 25 | 180 | 1500 | 600 | 1000 | 300 | 20D | 10D |
제품 이미지
적용
건물의 파이프라인에 있는 야외 유통 상자에 사용됐고, 위쪽에 묻혀있어요
광통신 장비실에서 사용되는데,
꼬리 섬유로 사용되고 줄을 뛸 수 있습니다.
케이블로 둘러싸인 건물에 사용된다.
포장 및 배달
1/2/3/4/km 1개의 나무 드럼에배달일:5-8일
