OEM 144 핵심 야외 덕트 GYFTY 공중 광섬유 케이블
담당자 : Philip
전화 번호 : +8613422342788
왓츠앱 : +8613422342788
상세 정보 |
|||
재킷 물자: | PE | 외경: | 10 밀리미터 |
---|---|---|---|
철강선: | 1.0mm | 섬유 번수: | 2/4/6/8/12Core |
구조: | 단위 튜브 | 힘 일원: | 2 철강선 |
상품 이름: | 옥외 눈 섬유 케이블 | 섬유 유형: | YOFC 또는 요구로서 |
애플리케이션: | 공기, 도관 | 색: | 검정색 |
타입: | 광섬유 복합 케이블 | 길이: | 2km 또는 주문을 받아서 만들어진 길이 |
하이 라이트: | GYXTW 광학 섬유 케이블,10 밀리미터 광섬유 케이블 |
제품 설명

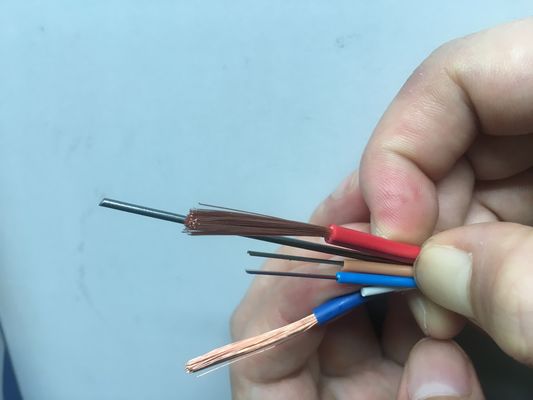

두척 구리 동력선과 하이브리드 케이블 2-24 핵심 GYXTW
수많은 다른 구성 요소를 가지고 있는 복합 섬유 옵틱 케이블은 번들 이내에 쓰지 않고 제쳐 두었습니다. 그들이 금속 컨덕터들 또는 섬유상 광학인지, 다양한 구성 요소에 의해 다중 전송 경로를 고려하고, 그러므로 설치를 위한 전체적인 비용과 생산 소요 시간을 줄이면서, 이런 종류의 케이블은 사용자가 단일 케이블을 가지고 있을 수 있게 허락합니다.250μm 섬유는고 계수 플라스틱으로 만들어진 루즈 튜브에 위치됩니다. 튜브는 방수 충전용 콤파운드로 채워집니다. 튜브는 경도로 PSP의 레이어로 싸여집니다. PSP와 루즈 튜브 사이에 워터-블로킹 재료는 더 케이블을 소형이고 방수된 채로 유지하는데 이용됩니다. 두 평행한 강선은 강철 줄자에서 양측에 위치합니다. 평행한 강선은 양측 테이프에 위치합니다. 더 케이블은 폴리에틸렌 (PE) 덮개로 완료됩니다.
특징
좋은 기계적이고 온도 성능
저항한 가수분해인 고강도 루즈 튜브
특별한 강관 충전용 콤파운드는 섬유의 비판적 보호를 보증합니다
소형 구조와 밝기, 탄력적이고 좋은 절곡 저항성 성능
낮은 분산과 희석.적절한 설계, 섬유 초과 길이에 대한 정밀 제어와 특징적 연선 공정은 우수한 기계적이고 엔바이로멘탈 특성을 제공합니다.강선과 물결모양 강철 줄자의 외장<外裝>은 케이블이 내습성과 붕괴 저항의 좋은 특성을 가지게 합니다
광학적 특성
항목 | 유닛 | 상술 | |
G652D | |||
모드 필드 직경 | 1310nm | um | 9.2±0.4 |
1550nm | um | 10.4±0.5 | |
클래딩 직경 | um | 124.8±0.7 | |
피복 비원형성 | % | ≤0.7 | |
코어를 덮은 편심 오차 | um | ≤0.5 | |
코팅 직경 | um | 245±5 | |
코팅 비원형성 | % | ≤6.0 | |
클래딩 피복 편심 오차 | um | ≤12 | |
케이블 컷오프 파장 | 별거 안 해 | acc≤1260 | |
희석 (최대.) | 1310nm | dB/km | ≤0.36 |
1550nm | 드브케이엠 | ≤0.22 |
케이블 매개 변수
항목 | 상술 | |
섬유 번수 | 2~12 | |
착색 코팅 섬유 | 차원 | 250μm+15μm |
색 | 푸르고 오렌지색이, 녹색이, 갈색이, 회색빛이, 하얗습니다 | |
루즈 튜브 | 차원 | 2.0mm±0.05mm |
재료 | PBT | |
색 | 적격자 | |
강도 부재 | 지름 | 1.0 밀리미터 |
재료 | 강철 | |
외부 자켓 | 차원 | 8.0mm±0.1mm |
재료 | PE | |
색 | 검정색 |
기술적인 매개 변수
온도범위 | - 20c~ +60c | |||||||||
라이저 | 타입 OFNR / OFN FT4 | |||||||||
충실 | 타입 OFNR / OFN FT6 | |||||||||
재킷 | LSZH 또는 페이 | |||||||||
코드명 | 케이블 핵심 |
지름 (밀리미터) |
구리 와이어 (밀리미터) |
선형 집단 (크그크 m) |
장력입니다 | 분쇄 | 굽힘 반지름 |
|||
개요 용어 (N) |
장기간 용어 (N) |
개요 레르텀 N) |
장기간 용어 (N) |
개요 용어 N) |
장기간 용어 (N) |
|||||
OPLC-2*0.5 | 6~24 | 10 | 2*0.5 | 125 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*0.5 | 6-~24 | 10 | 4*0.5 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-2*0.75 | 6~24 | 10 | 2*0.75 | 128 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*0.75 | 6~24 | 10 | 4*0.75 | 135 | 1500 | 600 | 1000 | 300 | 20D | 10D |
oPLC-2*1.0 | 6~24 | 10 | 2*1.0 | 130 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*1.0 | 6-~24 | 12 | 4*1.0 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-2*1.5 | 6~24 | 12 | 2*1.5 | 140 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*1.5 | 6~24 | 12 | 4*1.5 | 160 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-2*2.5 | 6~-24 | 12 | 2*2.5 | 150 | 1500 | 600 | 1000 | 300 | 20D | 10D |
OPLC-4*2.5 | 6-~24 | 14.5 | 4*2.5 | 180 | 1500 | 600 | 1000 | 300 | 20D | 10D |

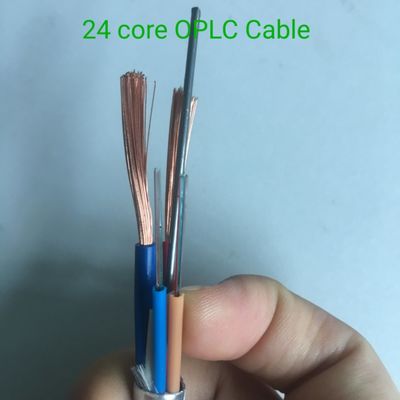

제품 이미지
애플리케이션
묻힌 머리위인 건축물의 파이프라인에 야외 배전상자를 위해 사용됩니다.
광통신 장치실에서 사용됩니다,
일렬로 꼬리 섬유와 약진을 위해 사용됩니다.
케이블 안으로 둘러싸 건물을 위해 사용됩니다.
Packing&Delivery
나무로 된 드럼, 전달자 일에 1/2/3/4/km :0 일
