담당자 : JQ CABLE
전화 번호 : +8618122383351
왓츠앱 : +8618122383351
| 최소 주문 수량 : | 5km | 가격 : | 1680USD / km |
|---|---|---|---|
| 포장 세부 사항 : | 하나의 나무 드럼에서 1/2/3/4/5 km | 배달 시간 : | 15 Dyas |
| 지불 조건 : | L/C, T/T, Western Union | 공급 능력 : | 하루에 50km |
| 원래 장소: | 광동 중국 | 브랜드 이름: | JQ/OEM/Customize |
|---|---|---|---|
| 인증: | ISO9001/CE/ROHS/FCC | 모델 번호: | OPGW-24B1-86 (87.6; 55.8) |
|
상세 정보 |
|||
| 케이블 직경: | 12.4mm | 지원 단면: | 86.4mm |
|---|---|---|---|
| 와이어의 섹션: | 68.8mm | Al 튜브의 섹션: | 17.6mm |
| 섬유 유형: | 단일 모드 G652D/G657A1 | 섬유 수: | 24 48 96 코어 |
| 구조: | Unitube | 설치: | 전원 시스템 |
| 섬유 브랜드: | Corning/ YOFC 또는 고객화 | 섬유 유형: | G652d G655 G657 |
| 기원: | 광저우 중국 | 포장: | 나무 릴 |
| 외경: | 15mm | 광섬유: | G652D,G655C |
| 외피: | 알류미늄 | 물 누출: | 물은 차단했습니다 |
| 보증: | 5 세 | 케이블 직경: | 0.25mm |
| 부식: | 부식 방지 | 설치 방법: | 항공 오버 헤드 설치 |
| RTS: | 60-80kn | 섬유 모드: | 단일 모드 또는 멀티 모드 |
| 제품 이름: | 부속물은 장선기를 미리 결성했습니다 | 경간 길이: | 최대 1000미터 |
| 케이블 모드: | 광지선 | ||
| 강조하다: | 전력 전송용 24 코어 OPGW 케이블,48 코어 광 접지선 네트워크,보증이 있는 OPGW 광섬유 케이블 |
||
제품 설명

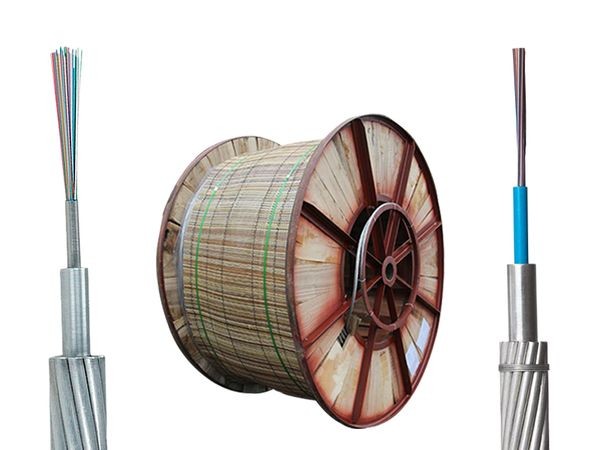

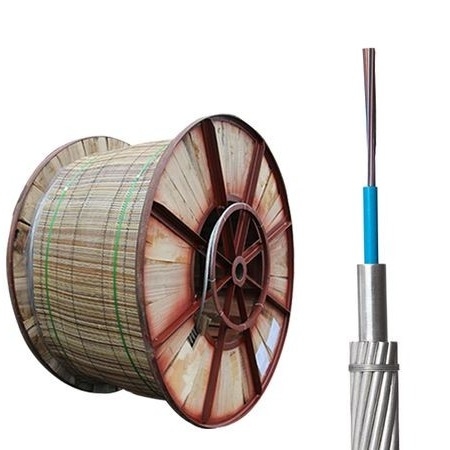

OPGW 설명
OPGW 광케이블은 가공 고압 송전선의 접지선 내부에 광섬유를 통합하여 전력망을 따라 안전하고 효율적인 통신 시스템을 구축합니다. 접지와 데이터 전송의 이중 역할을 수행하는 OPGW는 전력 시스템 보호와 안정적인 통신을 모두 보장합니다. 금속 와이어 구조는 우수한 기계적 강도, 안정성 및 긴 수명을 제공합니다. 기존 광케이블 설치와 비교하여 OPGW는 시공 시간과 전체 프로젝트 비용을 크게 절감합니다. 전력 전송 프로젝트, 변전소 및 스마트 그리드 통신 시스템에 널리 사용됩니다.
OPGW 광케이블 특성 및 장점
최대 섬유 보호를 위해 방수 화합물로 채워진 고급 스테인리스 스틸 튜브 기술.
높은 인장 강도와 컴팩트한 구조는 열악한 환경에서도 내구성을 보장합니다.
단락 조건에서도 전력망과 통신망 간의 낮은 간섭.
쉬운 설치 — 일반적인 접지선 사양과 호환되며 기존 접지선을 직접 교체할 수 있습니다.
우수한 낙뢰 저항 및 장거리에서 안정적인 성능.
전력 전송 인프라에 통신을 통합하기 위한 비용 효율적인 솔루션.
응용 분야
OPGW는 관련 액세서리와 함께 전력 통신 시스템에 주로 적용됩니다. 고압 전력선에 설치 시 릴레이 보호, 자동 모니터링 및 신호 전송을 지원합니다.

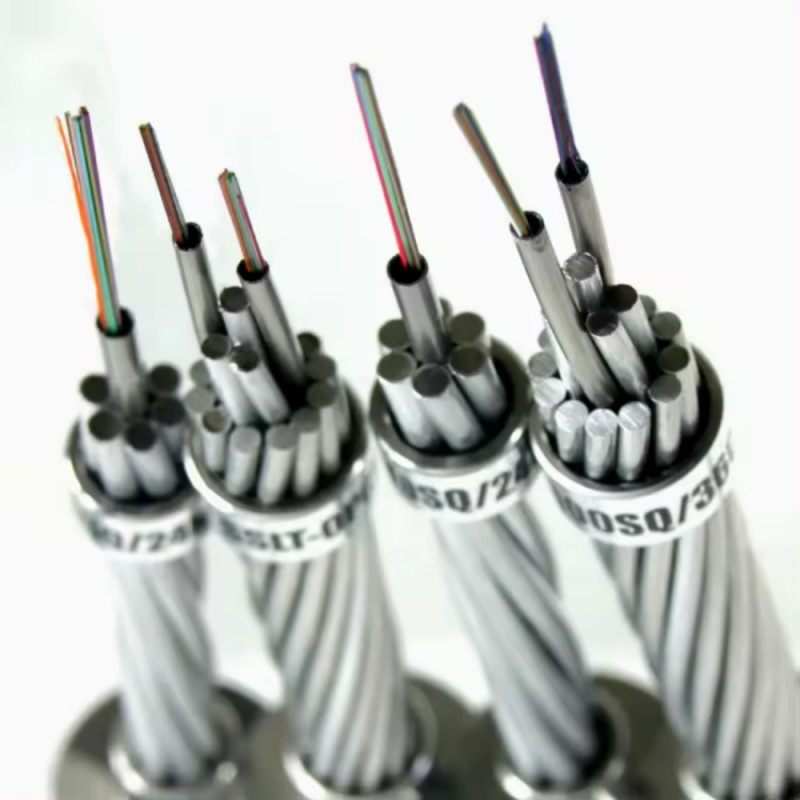

구조
연선형 광섬유 복합 가공 지선(OPGW)은 이중 또는 삼중 알루미늄 피복 강철(ACS) 와이어 또는 ACS와 알루미늄 합금 와이어의 혼합물로 제조됩니다. 전기적 접지와 광통신을 모두 보장하면서 현대 가공 전력망의 요구 사항을 충족하도록 설계되었습니다.
광섬유 옵션
G652D, G655C, G657A1
멀티모드: 50/125, 62.5/125, OM3, OM4
섬유 수
최대 96 코어 사용 가능
전압 범위
110KV 이하의 전력선에 적합
주요 응용 분야
새로 건설된 가공 전력선에 널리 사용
대용량 광섬유 및 초고압(UHV) 전송 프로젝트에 이상적
단락 고장 전류를 전달하면서 접지 및 낙뢰 보호 제공
일반적인 디자인
고강도 및 안정적인 보호를 위한 중앙 알루미늄 피복 스테인리스 스틸 튜브 OPGW
PBT 알루미늄 튜브가 있는 OPGW
| 사양 | 섬유 수 | 직경(mm) | 무게(kg/km) | RTS(KN) | 단락(KA2s) |
| OPGW-113(87.9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70(81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66(79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77(72;36) | 36 | 12.7 | 503 | 72 | 67 |
연선형 스테인리스 스틸 튜브의 OPGW 일반적인 디자인
이중 레이어의 일반적인 디자인:
| 사양 | 섬유 수 | 직경(mm) | 무게(kg/km) | RTS(KN) | 단락(KA2s) |
| OPGW-89[55.4;62.9] | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9] | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64.6;85.6] | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127[79.0;129.5] | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137[85.0;148.5] | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3] | 48 | 16 | 719 | 98.6 | 162.3 |
삼중 레이어의 일반적인 디자인:
| 사양 | 섬유 수 | 직경(mm) | 무게(kg/km) | RTS(KN) | 단락(KA2s) |
| OPGW-232[343.0;191.4] | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116.5;554.6] | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366.9;687.7] | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358.7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
중앙 AL 피복 스테인리스 스틸 튜브의 OPGW 일반적인 디자인
단일 레이어의 일반적인 디자인
| 사양 | 섬유 수 | 직경(mm) | 무게(kg/km) | RTS(KN) | 단락(KA2s) |
| OPGW-80(82.3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70(54.0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| OPGW-80(84.6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
이중 레이어의 일반적인 디자인
| 사양 | 섬유 수 | 직경(mm) | 무게(kg/km) | RTS(KN) | 단락(KA2s) |
| OPGW-143(87.9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
중앙 스테인리스 스틸 루즈 튜브의 OPGW 일반적인 디자인
단일 레이어의 일반적인 디자인:
| 사양 | 섬유 수 | 직경(mm) | 무게(kg/km) | RTS(KN) | 단락(KA2s) |
| OPGW-32(40.6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42(54.0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-42(43.5;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54(55.9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61(73.7;175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61(55.1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68(80.8;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75(54.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76(54.5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
이중 레이어의 일반적인 디자인:
| 사양 | 섬유 수 | 직경(mm) | 무게(kg/km) | RTS(KN) | 단락(KA2s) |
| OPGW-96(121.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127(141.0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127(77.8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145(121.0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163(138.2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163(99.9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183(109.7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183(118.4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
1. 당신은 무역 회사입니까, 아니면 제조업체입니까?
저희는 10년 이상의 경험을 가진 전문 제조업체로서 광섬유 케이블, 드롭 케이블 및 패치 코드의 연구 개발 및 생산에 주력하고 있습니다. 저희 공장은 중국 광저우에 위치하고 있으며, 방문을 환영합니다.
2. 제품 품질은 어떻게 보장됩니까?
각 섬유는 안정적인 성능을 보장하기 위해 배송 전에 엄격하게 테스트됩니다. 가격을 확인한 후 품질 검사를 위해 무료 샘플을 제공할 수 있습니다.
3. 소량 주문을 받으십니까?
예, 소량 주문을 환영합니다. 저희는 새로운 프로젝트를 지원하며 비즈니스가 종종 소량에서 시작된다는 것을 이해합니다.
4. 배송 시간은 어떻게 됩니까?
일반적으로 주문 수량에 따라 3~7일(영업일 기준)입니다. 안심하십시오. 결제가 완료되는 즉시 배송을 준비하겠습니다.
5. OEM 서비스를 제공할 수 있습니까?
예, OEM 서비스를 이용할 수 있습니다. 제품에 귀하의 로고를 인쇄할 수 있으며, 귀하의 맞춤형 아이디어를 환영합니다.
