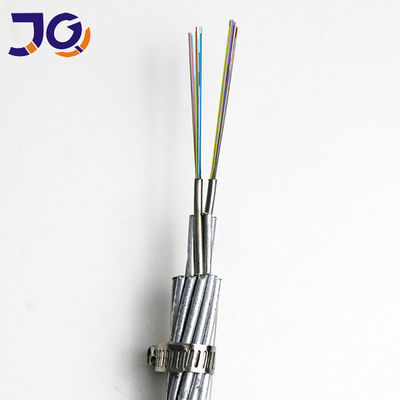

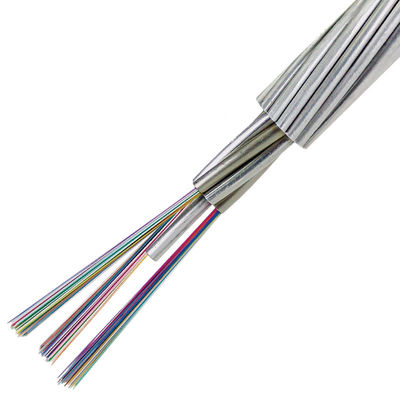

전력 전송 통신을 위한 OPGW 광전력 지상 케이블
제품 소개:
OPGW는 가공 전력 선에 탑재된 광섬유를 탑재한 지상 전선으로, 단 하나의 케이블에서 지상, 번개 보호 및 고속 통신을 결합합니다.
주요 특징:
물 차단 스틸 튜브로 강한 보호
가혹한 환경에서의 높은 견고성
안정적인 전기 성능
쉽게 설치 및 교체
전기와 통신을 위한 이중 기능
응용 프로그램:
전력 전달 라인
변속역
스마트 네트워크
유틸리티 통신 시스템
주요 기능
OPGW 케이블은 주로 전력 통신 시스템에서 적용되며, 릴레이 보호, 자동 제어 및 데이터 전송에 필요한 액세서리와 함께 작동합니다.그들은 고전압 전력 선 옆에 설치됩니다, 광적 통신과 지상 기능을 결합합니다.
구조
스트랜드 옵티컬 어워드 와이어 (OPGW) 는 알루미늄 접착 철선 (ACS) 의 2~3층 또는 ACS와 알루미늄 합금 와이어의 혼합으로 제조된다.이 설계는 전력 전송 라인의 일반적인 구조 및 기계적 요구 사항을 충족시키기 위해 최적화되었습니다..
섬유 사양
선택적인 섬유 종류: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
섬유 수: 최대 96개의 코어
전기 및 응용 범위
110KV 이하의 전압 수준의 전력 선에 적합합니다.
새로운 상공 송전선에서 널리 사용됩니다.
UHV (ultra high voltage) 시스템용 많은 수의 섬유를 운반할 수 있는
번개에 대한 보호를 제공 하 고 안전하게 단장 결함 전류를 수행
전형적 디자인
중앙 알루미늄으로 덮인 스테인리스 스틸 튜브 구조, 우수한 섬유 보호, 기계적 강도 및 장기 신뢰성을 보장합니다.

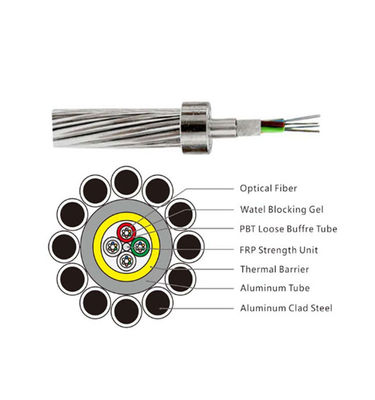

PBT 알루미늄 튜브가 있는 OPGW
| 사양 | 섬유수 | 직경 ((mm) | 무게 (kg/km) | RTS(KN) | 단회로 (KA2s) |
| OPGW-113879;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70 ((81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66 ((79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77 ((72;36) | 36 | 12.7 | 503 | 72 | 67 |
OPGW 스탠리스 스틸 튜브의 전형적인 디자인
이중 계층의 전형적인 설계:
| 사양 | 섬유수 | 직경 ((mm) | 무게 (kg/km) | RTS(KN) | 단회로 (KA2s) |
| OPGW-89[55]4;62.9 | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90].0;86.9 | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64]6;85.6 | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127[79.0;129.5 | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137[85.0;148.5 | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3 | 48 | 16 | 719 | 98.6 | 162.3 |
3층의 전형적인 설계:
| 사양 | 섬유수 | 직경 ((mm) | 무게 (kg/km) | RTS(KN) | 단회로 (KA2s) |
| OPGW-232[343.0;191.4 | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116.5;554.6 | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366].9;687.7 | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358].7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
OPGW 중앙 AL로 덮인 스테인리스 스틸 튜브의 전형적인 설계
단일 층의 전형적인 설계
| 사양 | 섬유수 | 직경 ((mm) | 무게 (kg/km) | RTS(KN) | 단회로 (KA2s) |
| OPGW-80(82.3;468. | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70 ((54.0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| OPGW-80 ((84)6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
이중 층 의 전형적 설계
| 사양 | 섬유수 | 직경 ((mm) | 무게 (kg/km) | RTS(KN) | 단회로 (KA2s) |
| OPGW-143 ((87)9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
OPGW 중앙 스테인리스 스틸 느슨 파이프의 전형적인 설계
단일 계층의 전형적인 설계:
| 사양 | 섬유수 | 직경 (mm) | 무게 (kg/km) | RTS (KN) | 단회로 (KA2s) |
| OPGW-32 ((40)6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42 ((54)0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-42 ((43)5;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54 ((55)9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61 ((73)7175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61 ((55)1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-688;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75 ((54.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76 ((54)5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
이중 계층의 전형적인 설계:
| 사양 | 섬유수 | 직경 (mm) | 무게 (kg/km) | RTS (KN) | 단회로 (KA2s) |
| OPGW-96 ((121)7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127(141.0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127 ((77)8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145 ((121.0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163 ((138.2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163 (99).9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183 ((109)7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183 ((118.4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
OPGW 케이블 FAQ
Q1: OPGW 케이블은 무엇입니까?
A: OPGW는 보호 및 통신을 결합하는 전력 라인을 위해 광섬유가 내장된 지상 케이블입니다.
Q2: 주요 이점은 무엇입니까?
A: 단 하나의 케이블로 연결, 번개 보호 및 데이터 전송을 제공합니다.
Q3: 현존하는 지상 전선을 대체할 수 있나요?
A: 네, OPGW는 전통적인 지상 전선을 직접 대체할 수 있습니다.
Q4: 그것은 야외 사용에 내구성 있습니까?
A: 예, 그것은 높은 강도와 강한 저항을 가지고 있습니다. 날씨와 기계적 스트레스.
Q5: OPGW는 어디에 사용됩니까?
A: 송전선, 서브 스테이션 및 스마트 그리드 시스템에서 사용됩니다.
