| 최소 주문 수량 : | 5km | 가격 : | 1680USD / km |
|---|---|---|---|
| 포장 세부 사항 : | 하나의 나무 드럼에서 1/2/3/4/5 km | 배달 시간 : | 15 Dyas |
| 지불 조건 : | L/C, T/T, Western Union | 공급 능력 : | 하루에 50km |
| 원래 장소: | 광동 중국 | 브랜드 이름: | JQ/OEM/Customize |
|---|---|---|---|
| 인증: | ISO9001/CE/ROHS/FCC | 모델 번호: | OPGW-24B1-86 (87.6; 55.8) |
|
상세 정보 |
|||
| 케이블 직경: | 12.4mm | 지원 단면: | 86.4mm |
|---|---|---|---|
| 와이어의 섹션: | 68.8mm | Al 튜브의 섹션: | 17.6mm |
| 섬유 유형: | 단일 모드 G652D | 섬유 수: | 24 48 코어 |
| 구조: | Unitube | 설치: | 전원 시스템 |
| 섬유 브랜드: | Corning/ YOFC 또는 고객화 | 섬유 유형: | G652d G655 G657 |
| 케이블 모드: | 지상 와이어 | 핵심 번호: | 24/48/고객에 따라 |
| 섬유: | 4-288 코어 | 제품 이름: | 부속물은 장선기를 미리 결성했습니다 |
| 관습: | 예 | 특징: | 광 오버헤드 접지 케이블 |
| 케이블 중량: | km 당 25kg | 예어: | 실외 섬유 케이블 |
| 목: | 상부 라인 맞춤 | 행위 횟수: | ≥ 10 |
| 모델 번호: | RLB | 애플리케이션: | 오버 헤드 전원 전송 라인 |
| 굽힘 반경: | 케이블 직경 25 배 | 무게: | 0.2-0.5 kg/m |
| 모델: | 광복합 가공지선 | ||
| 강조하다: | 24 코어 OPGW 광섬유 케이블,48 코어 OPGW 전력 전송 케이블,보증이 있는 OPGW 광섬유 접지선 |
||
제품 설명
OPGW 케이블 개요
광섬유 복합 가공 지선 (OPGW)은 고가 전압 송전선의 가공 지선 내에 광섬유를 통합한 특수 케이블입니다. OPGW는 낙뢰 보호, 접지 및 광통신의 기능을 결합하여 현대 전력망에 안정적이고 효율적인 솔루션을 제공합니다. 케이블 내부의 광섬유는 고속 데이터 전송을 가능하게 하며, 주변 금속선은 우수한 기계적 성능과 전기적 보호를 보장합니다. 기존 광케이블 설치에 비해 OPGW는 시공 시간을 단축하고, 전체 비용을 절감하며, 장기적인 안정성을 향상시킵니다.
주요 특징 및 장점
고급 보호: 방수 화합물로 채워진 스테인리스 스틸 튜브 디자인은 광섬유를 습기와 기계적 스트레스로부터 우수하게 보호합니다.
높은 기계적 강도: 혹독한 환경과 강한 기계적 하중을 견딜 수 있는 뛰어난 인장 강도를 가진 컴팩트한 구조.
전기적 성능: 단락 조건에서 전력망과 통신 시스템 간의 간섭을 효과적으로 줄입니다.
쉬운 설치: 기존 가공 지선 사양에 맞게 설계되었으며, OPGW는 주요 수정 없이 기존 가공 지선을 편리하게 설치하고 직접 교체할 수 있습니다.
이중 기능: 전력 시스템에 대한 접지 보호와 고용량 광통신 채널을 모두 제공하여 안정성과 비용 효율성을 보장합니다.
광범위한 응용 분야: 송전선, 변전소 및 스마트 그리드 통신 네트워크에 이상적입니다.
주요 기능
OPGW 케이블은 주로 전력 통신 시스템에 적용되어 릴레이 보호, 자동 제어 및 데이터 전송을 위한 액세서리와 함께 작동합니다. 고전압 전력선과 함께 설치되어 광통신 및 접지 기능을 결합합니다.
구조
연선형 광 가공 지선 (OPGW)은 2~3겹의 알루미늄 피복 강선 (ACS) 또는 ACS와 알루미늄 합금선의 혼합물로 제조됩니다. 이 디자인은 송전선의 일반적인 구조적 및 기계적 요구 사항을 충족하도록 최적화되었습니다.
광섬유 사양
선택적 광섬유 유형: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
광섬유 수: 최대 96 코어
전기 및 적용 범위
110KV 이하의 전압 레벨의 전력선에 적합
새로운 가공 송전선에 널리 적용
UHV (초고전압) 시스템을 위해 많은 수의 광섬유를 수용할 수 있음
낙뢰로부터 보호하고 단락 고장 전류를 안전하게 전도
일반적인 디자인
중앙 알루미늄 피복 스테인리스 스틸 튜브 구조로 우수한 광섬유 보호, 기계적 강도 및 장기적인 신뢰성을 보장합니다.
PBT 알루미늄 튜브가 있는 OPGW
| 사양 | 광섬유 수 | 직경(mm) | 무게 (kg/km) | RTS(KN) | 단락(KA2s) |
| OPGW-113(87.9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70(81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66(79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77(72;36) | 36 | 12.7 | 503 | 72 | 67 |

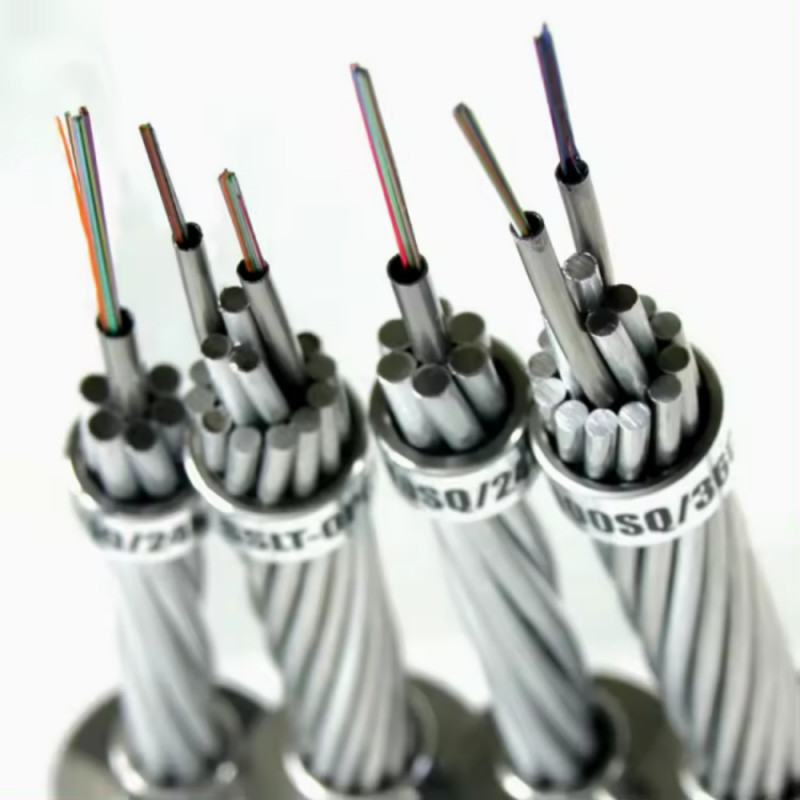

연선형 스테인리스 스틸 튜브의 OPGW 일반 디자인
이중 레이어의 일반적인 디자인:
| 사양 | 광섬유 수 | 직경(mm) | 무게 (kg/km) | RTS(KN) | 단락 (KA2s) |
| OPGW-89[55.4;62.9] | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9] | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64.6;85.6] | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127[79.0;129.5] | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137[85.0;148.5] | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3] | 48 | 16 | 719 | 98.6 | 162.3 |
삼중 레이어의 일반적인 디자인:
| 사양 | 광섬유 수 | 직경(mm) | 무게 (kg/km) | RTS(KN) | 단락 (KA2s) |
| OPGW-232[343.0;191.4] | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116.5;554.6] | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366.9;687.7] | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358.7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |

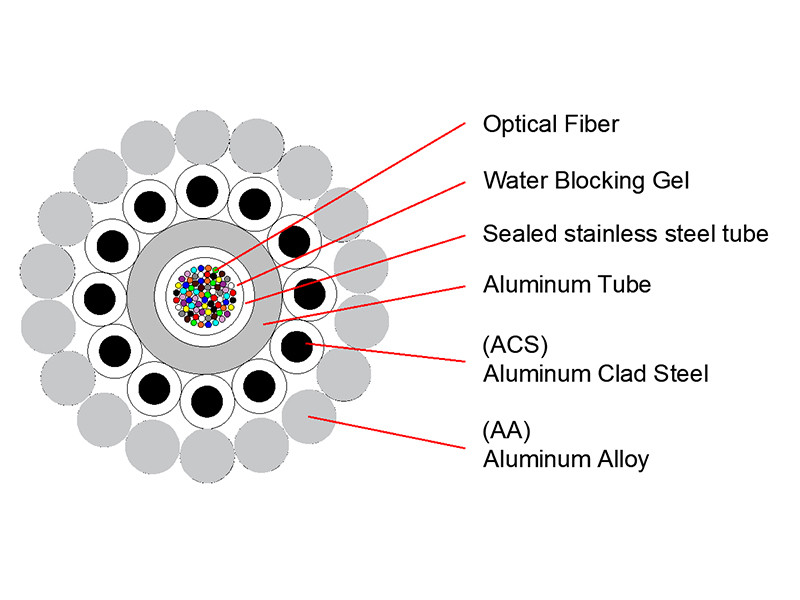

중앙 AL 피복 스테인리스 스틸 튜브의 OPGW 일반 디자인
단일 레이어의 일반적인 디자인
| 사양 | 광섬유 수 | 직경(mm) | 무게 (kg/km) | RTS(KN) | 단락(KA2s) |
| OPGW-80(82.3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70(54.0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| OPGW-80(84.6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
이중 레이어의 일반적인 디자인
| 사양 | 광섬유 수 | 직경(mm) | 무게 (kg/km) | RTS(KN) | 단락(KA2s) |
| OPGW-143(87.9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
중앙 스테인리스 스틸 루즈 튜브의 OPGW 일반 디자인
단일 레이어의 일반적인 디자인:
| 사양 | 광섬유 수 | 직경 (mm) | 무게 (kg/km) | RTS (KN) | 단락 (KA2s) |
| OPGW-32(40.6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42(54.0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-42(43.5;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54(55.9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61(73.7;175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61(55.1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68(80.8;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75(54.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76(54.5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
이중 레이어의 일반적인 디자인:
| 사양 | 광섬유 수 | 직경 (mm) | 무게 (kg/km) | RTS (KN) | 단락 (KA2s) |
| OPGW-96(121.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127(141.0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127(77.8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145(121.0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163(138.2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163(99.9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183(109.7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183(118.4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
1. 당신은 무역 회사입니까, 아니면 제조업체입니까?
저희는 광섬유 케이블, 드롭 케이블, 패치 코드 및 관련 제품 분야에서 10년 이상의 경험을 가진 전문 제조업체입니다. 저희 공장은 광저우에 위치하고 있으며, 방문을 환영합니다.
2. 제품 품질은 어떻게 보장됩니까?
각 섬유는 고품질을 보장하기 위해 배송 전에 엄격하게 테스트됩니다. 가격을 확인한 후 품질 검사를 위해 무료 샘플을 제공할 수 있습니다.
3. 소량 주문을 받으십니까?
예. 장기적인 비즈니스는 종종 소규모 프로젝트에서 시작된다고 믿기 때문에 시험 및 소량 주문을 지원합니다.
4. 배송 시간은 어떻게 됩니까?
일반적으로 주문 수량에 따라 3~7일(영업일 기준)입니다. 결제가 확인되면 최대한 빨리 생산 및 배송을 준비합니다.
5. OEM 서비스를 제공합니까?
예. OEM 맞춤화를 제공하며 제품에 고객의 로고를 인쇄할 수 있습니다. 고객의 모든 디자인 아이디어를 환영합니다.
