| 최소 주문 수량 : | 5km | 가격 : | 1680USD / km |
|---|---|---|---|

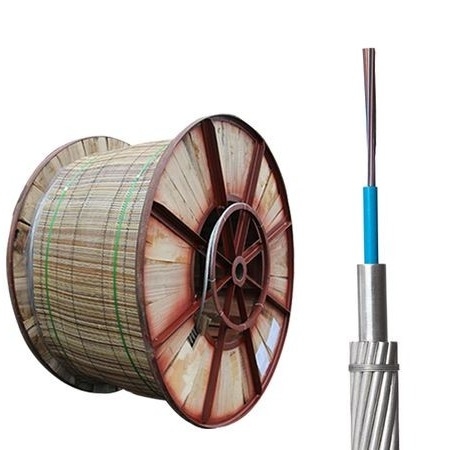

| 포장 세부 사항 : | 하나의 나무 드럼에서 1/2/3/4/5 km | 배달 시간 : | 15 Dyas |
| 지불 조건 : | L/C, T/T, Western Union | 공급 능력 : | 하루에 50km |
| 원래 장소: | 광동 중국 | 브랜드 이름: | JQ/OEM/Customize |
|---|---|---|---|
| 인증: | ISO9001/CE/ROHS | 모델 번호: | OPGW-24B1-86 (87.6; 55.8) |
|
상세 정보 |
|||
| 케이블 직경: | 12.4mm | 지원 단면: | 86.4mm |
|---|---|---|---|
| 와이어의 섹션: | 68.8mm | Al 튜브의 섹션: | 17.6mm |
| 섬유 유형: | 단일 모드 G652D | 섬유 수: | 12 24 48 코어 |
| 구조: | Unitube | 설치: | 전원 시스템 |
| 섬유 브랜드: | Corning/ YOFC 또는 고객화 | 섬유 유형: | G652d G655 G657 |
| 길이: | 700m 또는 필요한대로 | 섬유 색상: | 파란색, 주황색, 갈색, 아쿠아, 회색 |
| 광섬유 감쇠: | 1310nm에서 ≤0.4db/km, 1550nm에서 ≤0.3db/km | 섬유 유형: | G652D, G657A2 |
| OEM: | 사용 가능 | 분쇄 저항: | 3000N/100mm |
| 케이블 유형: | 느슨한 튜브 | 기간: | 100m/150m/200m/400m |
| 저장 온도: | -40 ° C ~ +70 ° C | 재료 모양: | 둥근 케이블 |
| 부식: | 반응체 | 예어: | 실외 섬유 케이블 |
| 광섬유 유형: | 단일 모드 G.652d | 색상: | 검은 색 또는 맞춤형 |
| 섬유: | 단일 모드/멀티 모드 | ||
| 강조하다: | OPGW 광섬유 케이블 24-48 코어,단일 모드 G652D OPGW 케이블,전력 시스템용 OPGW 케이블 |
||
제품 설명
OPGW 케이블은 고전압 송전선의 가공 지선에 광섬유를 통합하여 전기적 접지과 광 통신을 단일 구조 내에서 가능하게 합니다. 이러한 이중 기능 설계는 시스템의 신뢰성을 향상시키고 인프라를 단순화합니다. 금속 보강 구조 덕분에 케이블은 강하고 내구성이 뛰어나며 환경 스트레스에 강합니다. 기존의 광섬유 설치 방식에 비해 OPGW는 전력선과 통신선을 하나로 결합하여 더 짧은 시공 시간과 전반적인 비용 절감을 가능하게 합니다.
고급 보호: 스테인리스 스틸 튜브는 광섬유를 습기와 물리적 손상으로부터 보호하기 위해 방수 화합물로 채워져 있습니다.
컴팩트 & 강력: 케이블은 혹독한 환경 조건에 적합한 뛰어난 구조적 컴팩트함과 높은 인장 강도를 제공합니다.
최소한의 전자기 간섭: 통신 신호와 전력망의 단락 전류 간의 상호 간섭을 줄이도록 설계되었습니다.
쉬운 통합: 표준 접지선의 사양과 일치하여 설치가 간단하며, 신규 및 교체 프로젝트 모두에 이상적입니다.
OPGW 케이블은 전력 전송선에 직접 통합된 안정적인 통신 백본을 제공하여 현대 스마트 그리드 인프라에서 중요한 역할을 합니다. 이러한 통합은 실시간 모니터링, 고장 감지 및 데이터 전송을 용이하게 하여 그리드 효율성을 개선하고 가동 중지 시간을 줄입니다. 또한 OPGW 케이블은 낙뢰, 풍하중 및 온도 변화와 같은 환경 요인에 대한 강력한 저항력을 유지하면서 장거리 고속 데이터 전송을 지원합니다. 견고한 설계와 이중 기능성으로 인해 최소한의 중단과 비용으로 네트워크를 현대화하려는 유틸리티에 선호되는 선택입니다.
OPGW 케이블은 주로 릴레이 보호 및 자동 제어 시스템과 같은 액세서리와 함께 전력선 통신에 사용되며, 고전압 송전선과 함께 설치됩니다.

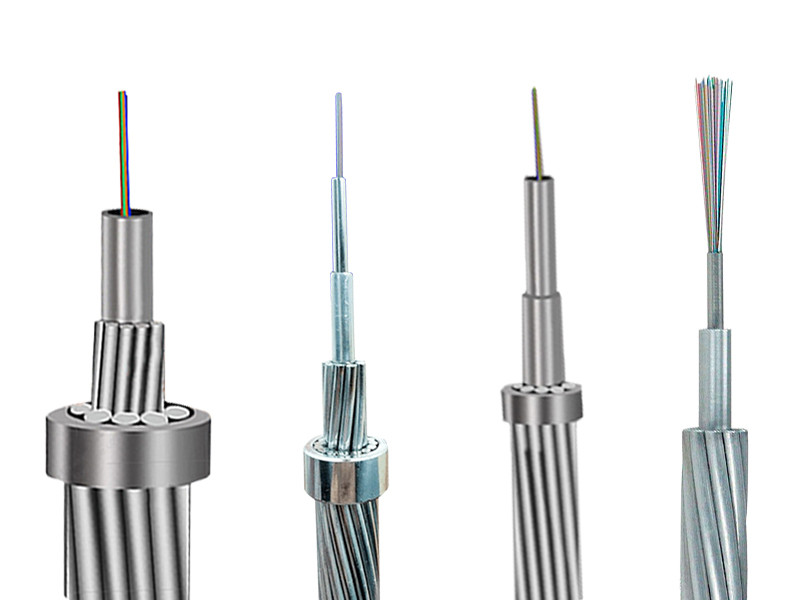

연선 광 지선 (OPGW)은 2~3겹의 알루미늄 피복 강선 (ACS) 또는 ACS와 알루미늄 합금선의 조합으로 구성됩니다. 이 구조는 기계적 강도와 전기적 성능을 모두 제공하여 전기 전송선의 일반적인 요구 사항을 충족하도록 설계되었습니다.
사용 가능한 광섬유 유형: G652D, G655C, 657A1, 50/125, 62.5/125, OM3, OM4 (다양한 응용 분야에 적합한 다양한 옵션)
광섬유 코어 수: 최대 96 코어
전압 범위: 최대 110kV 이하의 전력선에 적합
OPGW 케이블은 새로 건설된 가공 전력선에 널리 사용되며, 높은 광섬유 수와 초고전압 (UHV) 전송이 필요한 프로젝트에 적합합니다. 또한 케이블을 통해 대규모 고장 단락 전류를 안전하게 전도하여 낙뢰 보호 기능을 제공합니다.

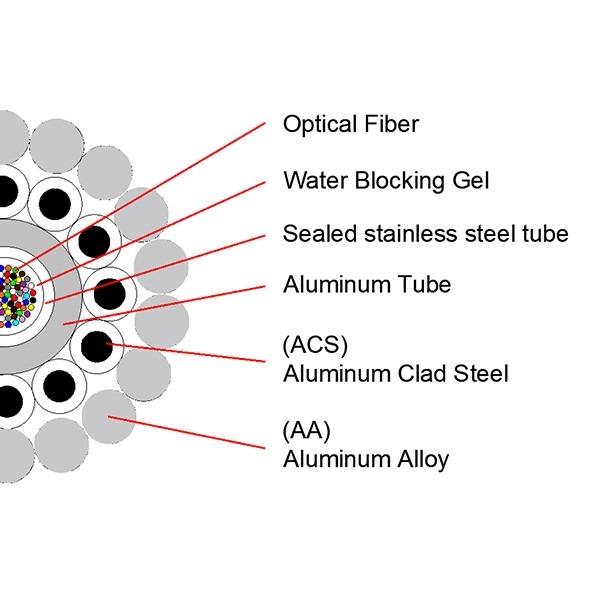

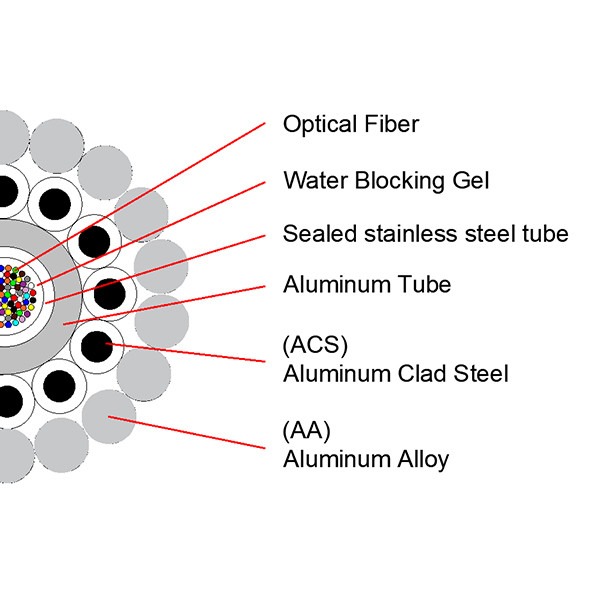

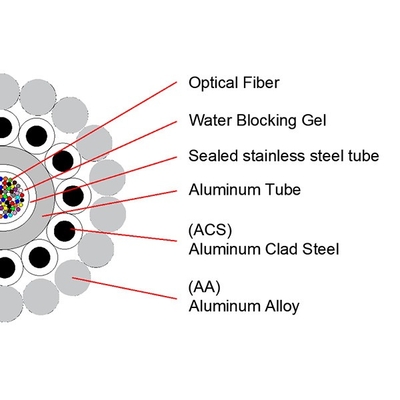

표준 OPGW 설계에는 강력한 보호와 내구성을 제공하는 알루미늄으로 덮인 중앙 스테인리스 스틸 튜브가 포함됩니다.
PBT 알루미늄 튜브가 있는 OPGW
| 사양 | 광섬유 수 | 직경(mm) | 무게 (kg/km) | RTS(KN) | 단락(KA2s) |
| OPGW-113(87.9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70(81; 41) | 24 | 12 | 500 | 81 | 41 |
| OPGW-66(79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77(72;36) | 36 | 12.7 | 503 | 72 | 67 |
연선 스테인리스 스틸 튜브의 OPGW 일반 설계
이중 레이어의 일반적인 설계:
| 사양 | 광섬유 수 | 직경(mm) | 무게 (kg/km) | RTS(KN) | 단락 (KA2s) |
| OPGW-89[55.4;62.9] | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9] | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64.6;85.6] | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127[79.0;129.5] | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137[85.0;148.5] | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3] | 48 | 16 | 719 | 98.6 | 162.3 |
세 겹의 일반적인 설계:
| 사양 | 광섬유 수 | 직경(mm) | 무게 (kg/km) | RTS(KN) | 단락 (KA2s) |
| OPGW-232[343.0;191.4] | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116.5;554.6] | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366.9;687.7] | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358.7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
중앙 AL 피복 스테인리스 스틸 튜브의 OPGW 일반 설계
단일 레이어의 일반적인 설계
| 사양 | 광섬유 수 | 직경(mm) | 무게 (kg/km) | RTS(KN) | 단락(KA2s) |
| OPGW-80(82.3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70(54.0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| OPGW-80(84.6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
이중 레이어의 일반적인 설계
| 사양 | 광섬유 수 | 직경(mm) | 무게 (kg/km) | RTS(KN) | 단락(KA2s) |
| OPGW-143(87.9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
중앙 스테인리스 스틸 루즈 튜브의 OPGW 일반 설계
단일 레이어의 일반적인 설계:
| 사양 | 광섬유 수 | 직경 (mm) | 무게 (kg/km) | RTS (KN) | 단락 (KA2s) |
| OPGW-32(40.6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42(54.0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-42(43.5;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54(55.9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61(73.7;175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61(55.1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68(80.8;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75(54.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76(54.5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
이중 레이어의 일반적인 설계:
| 사양 | 광섬유 수 | 직경 (mm) | 무게 (kg/km) | RTS (KN) | 단락 (KA2s) |
| OPGW-96(121.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127(141.0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127(77.8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145(121.0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163(138.2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163(99.9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183(109.7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183(118.4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
