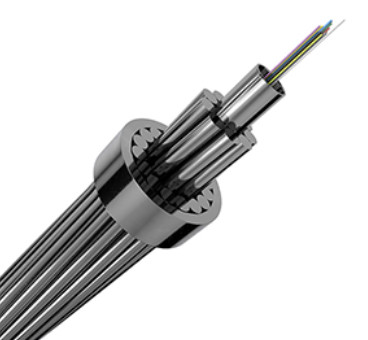

OPGW 전력 시스템 광전력 지상 유선 광섬유 케이블 24 48 코어 단일 모드

최소 주문 수량 : 5 킬로미터 가격 : 1680USD / km
포장 세부 사항 : 나무로 된 드럼에서 1/2/3/4/5 킬로미터 배달 시간 : 15일
지불 조건 : L/C, T/T, 웨스턴 유니온 공급 능력 : 하루 50KM
원래 장소: 광동 중국 브랜드 이름: JQ/OEM
인증: ISO9001/CE/ROHS 모델 번호: OPGW-24B1-86(87.6;55.8)

상세 정보

케이블 직경: 12.4 밀리미터 지지 단면: 86.4mm
AS 와이어 섹션: 68.8 밀리미터 AL 튜브의 단면: 17.6 밀리미터
섬유 종류: 단일 모드 G652D 섬유 번수: 24 48 96 코어
구조: 유니 튜브 설치: 전원 시스템
섬유 브랜드: Corning/ YOFC/ Fujikura 또는 고객이 고객화 섬유 종류: G652D G655 G657
중앙층 물질: 스테인레스 스틸 유니튜브 외부 쉬스: 알루미늄 클래드강
설치 방법: 오버헤드 섬유색: 푸르고 오렌지색이고 갈색이고 연한 녹청색이고 회색입니다
섬유 번수: 24-144 케이블의 지름: 10.5~15mm
물 막음 재: 물로 부풀 수 있는 테이프 표면: 부드럽다
재킷 색: 검거나 하얗거나 회색입니다 길이: 맞춤형
유선 모드: 광지선 애플리케이션의 범위: 공중신고압선
광섬유 감쇠: 1310nm에서 ≤0.4dB/km, 1550nm에서 ≤0.3dB/km 작동 온도: +70' C에 대한 -40' C
강조하다:

24 코어 OPGW 광섬유 케이블

,

단일모드 광복합 가공지선 광섬유 케이블

,

전원 시스템 OPGW 광섬유 케이블

제품 설명

광전력 지상선 (OPGW 케이블)



OPGW (광전력 지상선) 케이블광섬유 통신 시스템의 기능과 고전압 송신선에서의 지상 케이블의 역할을 결합하도록 설계되었습니다.케이블 은 상공 전력 라인 의 지상 전선 안 에 배치 됩니다이 두 가지 목적의 설계는 전력 및 통신 네트워크의 전반적인 효율성과 신뢰성을 향상시킵니다.강하고 안정적인 구조를 제공하는 금속 철강 강화 덕분에광섬유가 지상 케이블에 통합되어 있기 때문에 OPGW는 다른 방법들에 비해 건설 시간과 비용을 줄이고 배포를 효율화합니다.

OPGW 광 케이블의 주요 특징 및 장점:

  • 내구성 있는 스테인리스 스틸 건축: 고품질의 스테인레스 스틸 튜브를 사용하여 방수 화합물을 채우면 습기와 환경 요인에 의한 손상을 방지하여 광섬유에 최적의 보호를 보장합니다.

  • 높은 내구성 과 콤팩트 한 디자인: 이 케이블 은 콤팩트 하지만 견고 하며, 혹독 한 기상 조건 과 높은 기계적 스트레스 에 견딜 수 있도록 설계 되어 있으며, 고전압 환경 에서 긴 기간 동안 사용 할 수 있게 되었습니다.

  • 최소 간섭: 전력망의 전기 전류는 광 통신 네트워크에 최소한의 영향을 미치며 안정적이고 간섭 없는 작동을 보장합니다.

  • 설치 가 쉽다: OPGW 케이블은 기존 지상 케이블을 직접 대체하도록 설계되어 기존 인프라에 중대한 변화를 주지 않고 설치가 용이해져 시간과 비용을 절감합니다.

광섬유를 전력 라인 인프라와 통합함으로써 OPGW 케이블은 전력 전송 네트워크에서 고속 통신을 위해 비용 효율적이고 신뢰할 수 있고 효율적인 솔루션을 제공합니다.

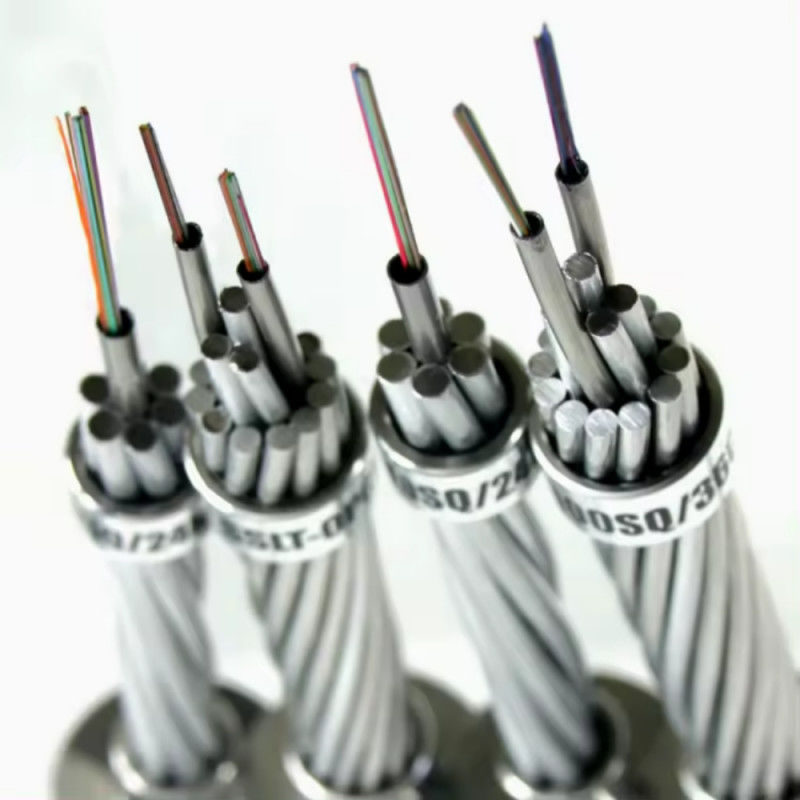

OPGW 전력 시스템 광전력 지상 유선 광섬유 케이블 24 48 코어 단일 모드 0

OPGW (광전력 지상선)주로 릴레이 보호, 자동 송전 등 전력 통신 시스템에 사용되며, 고전압 전력선 옆에 설치됩니다.

스프랜드 광지선 (OPGW)알루미늄 접착철 (ACS) 와이어 또는 ACS와 알루미늄 합금 와이어의 조합으로 구성된 여러 층, 일반적으로 2개 또는 3개로 구성됩니다.그 설계 는 대부분의 상공 전기 송전 선 의 필요 를 충족 시키기 위해 조정 되어 있다.

주요 사양:

  • 섬유 종류: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4 (요건에 따라 선택의 유연성을 제공합니다)

  • 섬유수: 최대 96개의 코어, 애플리케이션 필요에 따라.

  • 전압 범위: 110kV 이하의 전압 수준의 전력 선에 적합합니다.

주요 응용 프로그램:

  • 새로운 상공 전력 라인: 일반적으로 새로 건설된 고전압 선에 사용되는 OPGW는 지상 전선과 통신 매체로 동시에 사용됩니다.

  • 높은 섬유 용량: 큰 섬유 횟수를 처리할 수 있어 초고전압 (UHV) 송신선에 적합하다.

  • 번개 보호: OPGW 케이블은 큰 단전 전류를 운반하여 번개와 전기 장애로부터 시스템을 보호함으로써 필수적인 보호를 제공합니다.

OPGW는 전력 전송 및 통신 기능을 통합하여 현대 에너지 인프라를 위한 효율적인 솔루션을 제공합니다.

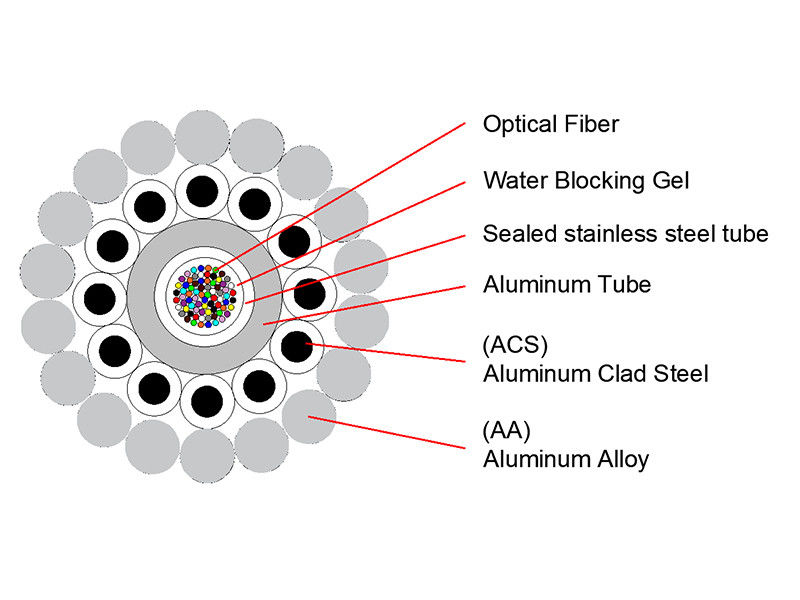

OPGW 중앙 AL로 덮인 스테인리스 스틸 튜브의 전형적인 설계



OPGW 전력 시스템 광전력 지상 유선 광섬유 케이블 24 48 코어 단일 모드 1

매개 변수



PBT 알루미늄 튜브가 있는 OPGW

사양 섬유수 직경 ((mm) 무게 (kg/km) RTS(KN) 단회로 (KA2s)

OPGW-113879;176.9) 48 14.8 600 87.9 176.9
OPGW-70 ((81; 41) 24 12 500 81 41
OPGW-66 ((79;36) 36 11.8 484 79 36
OPGW-77 ((72;36) 36 12.7 503 72 67



OPGW 스탠리스 스틸 튜브의 전형적인 디자인

이중 계층의 전형적인 설계:

사양 섬유수 직경 ((mm) 무게 (kg/km) RTS(KN) 단회로 (KA2s)
OPGW-89[55]4;62.9 24 12.6 381 55.4 62.9
OPGW-110[90].0;86.9 24 14 600 90 86.9
OPGW-104[64]6;85.6 28 13.6 441 64.6 85.6
OPGW-127[79.0;129.5 36 15 537 79 129.5
OPGW-137[85.0;148.5 36 15.6 575 85 148.5
OPGW-145[98.6;162.3 48 16 719 98.6 162.3

3층의 전형적인 설계:

사양 섬유수 직경 ((mm) 무게 (kg/km) RTS(KN) 단회로 (KA2s)
OPGW-232[343.0;191.4 28 20.15 1696 343 191.4
OPGW-254[116.5;554.6 36 21 889 116.5 554.6
OPGW-347[366].9;687.7 48 24.7 2157 366.9 687.7
OPGW-282[358].7;372.1] 96 22.5 1938 358.7 372.1



OPGW 중앙 AL로 덮인 스테인리스 스틸 튜브의 전형적인 설계

단일 층의 전형적인 설계

사양 섬유수 직경 ((mm) 무게 (kg/km) RTS(KN) 단회로 (KA2s)
OPGW-80(82.3;46.8) 24 11.9 504 82.3 46.8
OPGW-70 ((54.0;8.4) 24 11 432 70.1 33.9
OPGW-80 ((84)6;46.7) 48 12.1 514 84.6 46.7

이중 층 의 전형적 설계

사양 섬유수 직경 ((mm) 무게 (kg/km) RTS(KN) 단회로 (KA2s)
OPGW-143 ((87)9;176.9) 36 15.9 617 87.9 176.9



OPGW 중부 스테인리스 스틸 느슨 파이프의 전형적인 설계

단일 계층의 전형적인 설계:

사양 섬유수 직경 (mm) 무게 (kg/km) RTS (KN) 단회로 (KA2s)
OPGW-32 ((40)6;4.7) 12 7.8 243 40.6 4.7
OPGW-42 ((54)0;8.4) 24 9 313 54 8.4
OPGW-42 ((43)5;10.6) 24 9 284 43.5 10.6
OPGW-54 ((55)9;17.5) 36 10.2 394 67.8 13.9
OPGW-61 ((73)7175) 48 10.8 438 73.7 17.5
OPGW-61 ((55)1;24.5) 48 10.8 358 55.1 24.5
OPGW-688;21.7) 54 11.4 485 80.8 21.7
OPGW-75 ((54.5;41.7) 60 12 459 63 36.3
OPGW-76 ((54)5;41.7) 60 12 385 54.5 41.7

이중 계층의 전형적인 설계:

사양 섬유수 직경 (mm) 무게 (kg/km) RTS (KN) 단회로 (KA2s)
OPGW-96 ((121)7;42.2) 12 13 671 121.7 42.2
OPGW-127(141.0;87.9) 24 15 825 141 87.9
OPGW-127 ((77)8;128.0) 24 15 547 77.8 128
OPGW-145 ((121.0;132.2) 28 16 857 121 132.2
OPGW-163 ((138.2;183.6) 36 17 910 138.2 186.3
OPGW-163 (99).9;213.7) 36 17 694 99.9 213.7
OPGW-183 ((109)7;268.7) 48 18 775 109.7 268.7
OPGW-183 ((118.4;261.6) 48 18 895 118.4 261.6













FAQ


1거래회사인가요, 제조회사인가요?
우리는 10 년의 경험을 가진 제조업체입니다 우리는 연구, 개발 및 생산에 전문입니다
광섬유 케이블, 드롭 케이블, 경로 케이블 등에 대한 제품입니다. 우리의 공장은 광저우 시에 있습니다.

2품질에 대해?
 우리는 생산이 끝나면 모든 섬유를 테스트하기 전에 배달할 것입니다.
가격 확인 후, 당신은 무료로 요구할 수 있습니다우리의 품질을 확인하기 위해 샘플.

3작은 주문을 받아요?
네, 소규모 주문은 가능합니다. 우리는 항상 소규모 주문에서 사업을 알고 있기 때문에 우리의 고객의 새로운 프로젝트를 지원합니다.

4배송시간은 얼마인가요?
보통 3~7일 정도입니다. 주문량에 따라 달라집니다.
하지만 지불 후 재료를 조달할 수 있습니다.

5OEM 서비스를 받을 수 있나요?
네, OEM 서비스를 환영합니다. 우리는 제품에 당신의 로고를 인쇄 할 수 있습니다. 당신의 아이디어는 사용할 수 있습니다.
