24 Cores 48 Cores Power System Optical Power Ground Wire OPGW Cable

지금 연락

24 코어 48 코어 전원 시스템 광전력 지상 유선 OPGW 케이블

최소 주문 수량 :	5 킬로미터	가격 :	1680USD / km
포장 세부 사항 :	나무로 된 드럼에서 1/2/3/4/5 킬로미터	배달 시간 :	15일
지불 조건 :	L/C, T/T, 웨스턴 유니온	공급 능력 :	하루 50KM

원래 장소:	광동 중국	브랜드 이름:	JQ/OEM
인증:	ISO9001/CE/ROHS	모델 번호:	OPGW-24B1-86(87.6;55.8)

상세 정보
케이블 직경:	12.4 밀리미터	지지 단면:	86.4mm
AS 와이어 섹션:	68.8 밀리미터	AL 튜브의 단면:	17.6 밀리미터
섬유 종류:	단일 모드 G652D	섬유 번수:	24 핵심
구조:	유니 튜브	설치:	전원 시스템
섬유 브랜드:	Corning/ YOFC 또는 커스터머이즈드	섬유 종류:	G652D G655 G657
강조하다:	48 코어 OPGW 케이블 , 24 코어 OPGW 케이블 , 접지 배선 광복합 가공지선 케이블

제품 설명

광전력 지상선 (OPGW 케이블)

OPGW의 설명

OPGW 광케이블은 광섬유를 상부 고전압 송신선의 지상선에 배치하여 송신선에서 광섬유 통신망을 형성합니다.이 구조는 지상 유선과 통신의 이중 기능을 가지고 있습니다광전력 지상 케이블은 더 신뢰할 수 있고 안정적이고 단단합니다. 금속 케이블 포장 때문에.광 케이블의 다른 방법과 비교하면, 건설 기간이 짧아지고 건설 비용이 절감됩니다.

OPGW 광 케이블 특성 및 장점

좋은 스테인레스 스틸 튜브 생산 기술을 사용하여, 튜브는 효과적으로 광섬유를 보호 할 수있는 물 차단 화합물로 채워집니다.

좋은 밀집성 및 높은 견고성

단전 전류는 전력망과 통신 네트워크 사이의 상호 간섭이 거의 없습니다.

일반 지상 유선 사양과 비슷하게, 그것은 설치 매우 편리하고 직접 원래 지상 유선을 대체 할 수 있습니다.

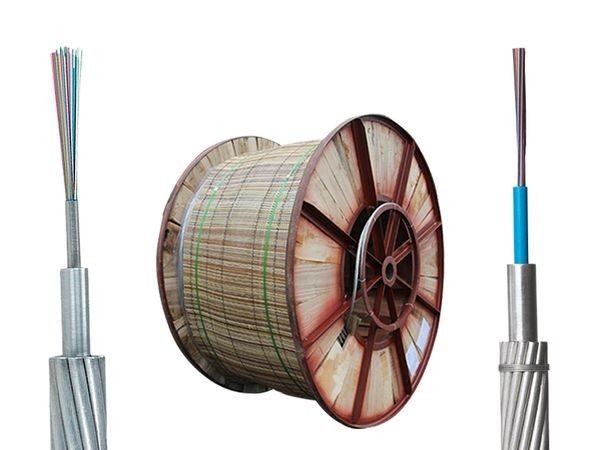

24 코어 48 코어 전원 시스템 광전력 지상 유선 OPGW 케이블 0

OPGW 주로 액세서리, 릴레이 보호, 자동 전송, 고전압 선과 함께 설치와 함께 전력 통신에 사용됩니다.

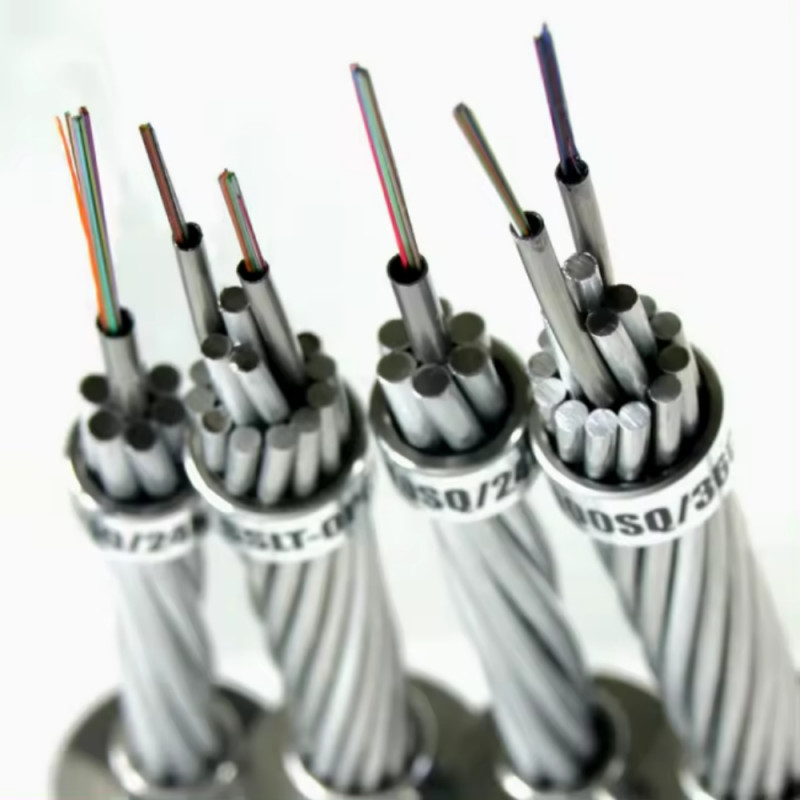

스트랜드 옵틱 어워드 와이어 (OPGW) 는 알루미늄 접착제 철선 (ACS) 의 두 배 또는 세 층으로 묶여 있거나 ACS 와이어와 알루미늄 합금 와이어를 혼합합니다.설계는 가장 일반적인 전기 라인의 필요에 완전히 적응.

섬유 종류:G652D; G655C; 657A1; 50/125; 62.5/125; OM3; OM4 옵션으로

섬유수:최대 96 코어

적용 가능한 전압 범위:전력선 110KV 이하의 전압 수준

응용 프로그램:일반적으로 새로 건설 된 상공 전력 라인에서 사용됩니다. 많은 수의 섬유 및 초고전압 (UHV) 전송 라인의 요구 사항을 충족시킬 수 있습니다.큰 결함 단회로 전류를 전송하여 번개에 대한 보호를 제공할 수 있습니다

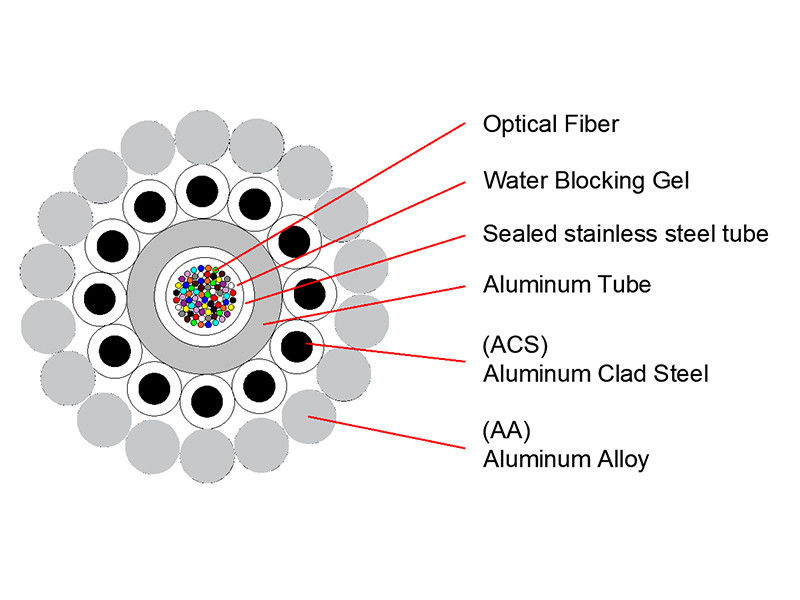

OPGW 중앙 AL로 덮인 스테인리스 스틸 튜브의 전형적인 설계

24 코어 48 코어 전원 시스템 광전력 지상 유선 OPGW 케이블 1

매개 변수

PBT 알루미늄 튜브가 있는 OPGW

사양	섬유수	직경 ((mm)	무게 (kg/km)	RTS(KN)	단회로 (KA2s)

OPGW-113879;176.9)	48	14.8	600	87.9	176.9
OPGW-70 ((81; 41)	24	12	500	81	41
OPGW-66 ((79;36)	36	11.8	484	79	36
OPGW-77 ((72;36)	36	12.7	503	72	67

OPGW 스탠리스 스틸 튜브의 전형적인 디자인

이중 계층의 전형적인 설계:

사양	섬유수	직경 ((mm)	무게 (kg/km)	RTS(KN)	단회로 (KA2s)
OPGW-89[55]4;62.9	24	12.6	381	55.4	62.9
OPGW-110[90].0;86.9	24	14	600	90	86.9
OPGW-104[64]6;85.6	28	13.6	441	64.6	85.6
OPGW-127[79.0;129.5	36	15	537	79	129.5
OPGW-137[85.0;148.5	36	15.6	575	85	148.5
OPGW-145[98.6;162.3	48	16	719	98.6	162.3

3층의 전형적인 설계:

사양	섬유수	직경 ((mm)	무게 (kg/km)	RTS(KN)	단회로 (KA2s)
OPGW-232[343.0;191.4	28	20.15	1696	343	191.4
OPGW-254[116.5;554.6	36	21	889	116.5	554.6
OPGW-347[366].9;687.7	48	24.7	2157	366.9	687.7
OPGW-282[358].7;372.1]	96	22.5	1938	358.7	372.1

OPGW 중앙 AL로 덮인 스테인리스 스틸 튜브의 전형적인 설계

단일 층의 전형적인 설계

사양	섬유수	직경 ((mm)	무게 (kg/km)	RTS(KN)	단회로 (KA2s)
OPGW-80(82.3;46.8)	24	11.9	504	82.3	46.8
OPGW-70 ((54.0;8.4)	24	11	432	70.1	33.9
OPGW-80 ((84)6;46.7)	48	12.1	514	84.6	46.7

이중 층 의 전형적 설계

사양	섬유수	직경 ((mm)	무게 (kg/km)	RTS(KN)	단회로 (KA2s)
OPGW-143 ((87)9;176.9)	36	15.9	617	87.9	176.9

OPGW 중부 스테인리스 스틸 느슨 파이프의 전형적인 설계

단일 계층의 전형적인 설계:

사양	섬유수	직경 (mm)	무게 (kg/km)	RTS (KN)	단회로 (KA2s)
OPGW-32 ((40)6;4.7)	12	7.8	243	40.6	4.7
OPGW-42 ((54)0;8.4)	24	9	313	54	8.4
OPGW-42 ((43)5;10.6)	24	9	284	43.5	10.6
OPGW-54 ((55)9;17.5)	36	10.2	394	67.8	13.9
OPGW-61 ((73)7175)	48	10.8	438	73.7	17.5
OPGW-61 ((55)1;24.5)	48	10.8	358	55.1	24.5
OPGW-688;21.7)	54	11.4	485	80.8	21.7
OPGW-75 ((54.5;41.7)	60	12	459	63	36.3
OPGW-76 ((54)5;41.7)	60	12	385	54.5	41.7

이중 계층의 전형적인 설계:

사양	섬유수	직경 (mm)	무게 (kg/km)	RTS (KN)	단회로 (KA2s)
OPGW-96 ((121)7;42.2)	12	13	671	121.7	42.2
OPGW-127(141.0;87.9)	24	15	825	141	87.9
OPGW-127 ((77)8;128.0)	24	15	547	77.8	128
OPGW-145 ((121.0;132.2)	28	16	857	121	132.2
OPGW-163 ((138.2;183.6)	36	17	910	138.2	186.3
OPGW-163 (99).9;213.7)	36	17	694	99.9	213.7
OPGW-183 ((109)7;268.7)	48	18	775	109.7	268.7
OPGW-183 ((118.4;261.6)	48	18	895	118.4	261.6

FAQ

1거래회사인가요, 제조회사인가요?

우리는 10 년의 경험을 가진 제조업체입니다 우리는 연구, 개발 및 생산에 전문입니다

광섬유 케이블, 드롭 케이블, 경로 케이블 등에 대한 제품입니다. 우리의 공장은 광저우 시에 있습니다.

2품질에 대해?

우리는 생산이 끝나면 모든 섬유를 테스트하기 전에 배달할 것입니다.

가격 확인 후, 당신은 무료로 요구할 수 있습니다우리의 품질을 확인하기 위해 샘플.

3작은 주문을 받아요?

네, 소규모 주문은 가능합니다. 우리는 항상 소규모 주문에서 사업을 알고 있기 때문에 우리의 고객의 새로운 프로젝트를 지원합니다.

4배송시간은 얼마인가요?

보통 3~7일 정도입니다. 주문량에 따라 달라집니다.

하지만 지불 후 재료를 조달할 수 있습니다.

5OEM 서비스를 받을 수 있나요?

네, OEM 서비스를 환영합니다. 우리는 제품에 당신의 로고를 인쇄 할 수 있습니다. 당신의 아이디어는 사용할 수 있습니다.
