OPGW Power Optical Fiber, 4/6/8/12/24/36/48-Core Single Mode Composite Overhead Ground Wire, Armored Communication Cable.
담당자 : JQ CABLE
전화 번호 : +8618122383351
왓츠앱 : +8618122383351
| 최소 주문 수량 : | 1km | 포장 세부 사항 : | 합판 권선/주문을 받아서 만드는 |
|---|---|---|---|
| 배달 시간 : | 5-8 작업 일수 | 지불 조건 : | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력 : | 달 당 4500 킬로미터 |
| 원래 장소: | 광저우, 중국 | 브랜드 이름: | JQ/OEM |
|---|---|---|---|
| 인증: | ISO9001 ROHS CE-EMC FCC SDOC | 모델 번호: | OPGW |
|
상세 정보 |
|||
| 섬유 유형: | 단일 모드/다 형태 | 상품 이름: | 옥외 광학 섬유 케이블 |
|---|---|---|---|
| 구조: | 느슨한 관 | 섬유: | 48 핵심 |
| 작동 온도: | -40 ~ +60 C | 섬유 색깔: | , 파란, 브라운의 회색 물 주황색 |
| 모델: | OPGW | 디자인: | 중심 AL 덮인 스테인레스 강철 튜브 광복합 가공지선 |
| 힘 일원: | 철강선 | 재료: | 고객의 요구 위의 에바일러블 |
| 강조하다: | 48Cores 광복합 가공지선 광섬유 케이블,ROHS 광복합 가공지선 광섬유 케이블,SDOC ROHS 48 핵심 광섬유 케이블 |
||
제품 설명

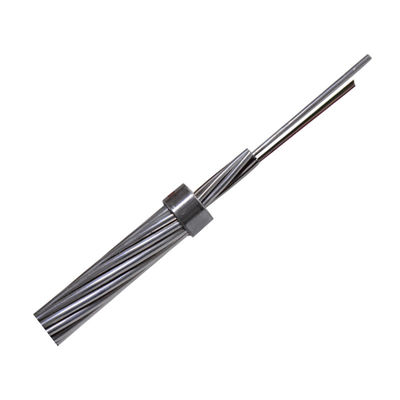

48 핵심 광복합 가공지선 섬유 광학 접지 배선 광섬유 케이블
광학 섬유상 복합체 가공 지선 (광복합 가공지선)은 광파이버를 포함하는 가공 지선입니다. 그것은 가공 지선과 광통신과 같은 다중 기능을 가지고 있습니다. 그것은 주로 110KV, 220KV, 500KV, 750KV와 새로운 머리위 고전압 전송 시스템의 통신 회선을 위해 사용됩니다. 그것은 또한 오래된 머리위 고전압 통신 방식의 현존하는 접지 라인을 대체하고, 광통신 선로를 추가하고, 단시간 전류를 전하고 반대 경감 보호를 제공하는데 사용될 수 있습니다. 다른 구조는 청구하는 대로 맞춤화될 수 있습니다.
광복합 가공지선 중에 횡단면
광학적 특성
광학적인 것, 국제 전기통신 규격 위원회 G.652 광섬유의 기하학적, 기계적이고 환경 특성이 테이블 하단과 인가일 것입니다 :
| 특성 | 특정값 | 유닛 | |||
| 광학적 특성 | |||||
| 모드 필드 직경 | 1310nm에 | 9.2±0.4 | um | ||
| 1550nm에 | 10.4 ± 0.5 10.4 ± 0.5 | 밀리미터 | |||
| 감쇠곁수 | 1310nm에 | ≤0.35 | dB/km | ||
| 1550nm에 | ≤0.22 | dB/km | |||
| 희석 논-유니포미티 | ≤0.05 | dB | |||
| 제로 분산 파장 ( λ0) | 1300 ~1324 | 별거 안 해 | |||
| 맥스 제로 분산 경사 (S0max) | ≤0.092 | ps/(nm2·km) | |||
| 편광 모드 분산 계수(PMD) | ≤0.2 |
|
|||
| 컷오프 파장 (λcc) | ≤1260 | 별거 안 해 | |||
| 분산 계수 | 1288~1340nm | ≤3.5 | ps/(nm·km) | ||
| 1550nm | ≤18 | ps/(nm·km) | |||
| 유효그룹 굴절률 (네푸) | 1310nm에 | 1.466 | - | ||
| 1550nm에 | 1.467 | - | |||
| 기하학적 특성 | |||||
| 클래딩 직경 | 125.0±1.0 | um | |||
| 피복 비원형성 | ≤1.0 | % | |||
| 코팅 직경 | 245.0±10.0 | um | |||
| 코팅 피복 편심 오차 | ≤12.0 | um | |||
| 코팅 비원형성 | ≤6.0 | % | |||
| 코어를 덮은 편심 오차 | ≤0.8 | um | |||
| 기계적 특성 | |||||
| 컬링 | ≥4 | Ｍ | |||
| 내력 | ≥0.69 | GPa | |||
| 코팅 스트립 포스 | 평균 값 | 1.0-5.0 | 엔 | ||
| 피크 값 | 1.3-8.9 | 엔 | |||
| 대형 휨 손실 | 1550nm에, 100개 써클인 Ф60mm | ≤0.05 | dB | ||
| 1550nm에, 1개 써클인 Ф32mm | ≤0.05 | dB | |||
섬유와 루즈 튜브 색 판별
개별적 섬유와 루즈 튜브 기준 TIA/EIA-598-A와 색과 인가가 아래와 같이 코드화될 것입니다.
섬유색
스틸 튜브 1 (No.1-24fibers)
섬유색
| 아니오. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 색 | 청색 | 오렌지 | 그린 | 브라운입니다 | 회색 | 백색 | 빨강 | 성질 | 노랑색 | 바이올렛 | 분홍색 | 물 |
검은 탐침 (100mm 피치)
| 아니오. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| 색 | 청색 | 오렌지 | 그린 | 브라운입니다 | 회색 | 백색 | 빨강 | 성질 | 노랑색 | 바이올렛 | 분홍색 | 물 |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
스틸 튜브 2 (No.25-36fibers)
| 아니오. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| 색 | 청색 | 오렌지 | 그린 | 브라운입니다 | 회색 | 백색 | 빨강 | 성질 | 노랑색 | 바이올렛 | 분홍색 | 물 |
특성
소수성 겔로 가득 찬 오우 스테인레스 강철 튜브는 광파이버의 보호와 지원을 제공합니다
오우 좋은 인장 성능
오우 작은 직경, 경량, 타워에 대한 낮은 추가적 부하
오우는 하기 위해 광학 장치 에아슬라이리의 섬유 초과 길이를 충당합니다
오우 수송 / 저장 온도 : -40C 내지 +65C
광복합 가공지선의 스페케이션
| 항목 | 기술 데이터 | ||
| 꼼짝 못하게 됩니다 | 핵심, 레이어 1 레이어 2 | ||
| 좌초 방향 | 외층은 오른손입니다 | ||
| 케이블 직경 (명사 상당어) | 14.0 밀리미터 | ||
| 케이블은 (대략 짓누릅니다.) | 688.3 킬로그램 / 킬로미터 | ||
| 횡단면을 지원하기 | AS 와이어 | 104.7mm2 | |
| 평가된 인장 강도 (RTS) | 111.6kN | ||
| 탄성 계수 (E-게수) | 149.5N /mm2 | ||
| 열 신장 계수 | 13.4×10-6/K | ||
| 최대 일한 스트레스 (40%RTS ) | 44.64kN | ||
| 매일 스트레스(eds)(16~25%RTS) | 17.86~27.9kN | ||
| 20C에 있는 DC 저항 | 0.667 오옴 / 킬로미터 | ||
| 단시간 전류 (1s,20C~200C) | 8.77kA | ||
| 짧은 시간 전류용량 ( I2t) | 77.0kA2s | ||
| 최소 벤딩 범위 | 설치 | 케이블 직경의 30 번 | |
| 작동 | 케이블 직경의 15 번 | ||
| 온도 범위 | 설치 | -20C~+60C | |
| 저장 & 선적 | -40C~+70C | ||
| 작동 | -40C~+70C | ||
| 희석 | 대역폭 | 편광 모드 분산 | ||||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
개별적 섬유 | 설계 링크 값 (M=20, Q=0.01%) | |
| G652D | ― | ― | ≤0.35dB/km | ≤0.21dB/km | ― | ― | ≤0.20ps/ 킬로미터 | ≤0.1ps/ 킬로미터 |
| G655 | ― | ― | ― | ≤0.22dB/km | ― | ― | ≤0.20ps/ 킬로미터 | ≤0.1ps/ 킬로미터 |
| 50/125μm | ≤3.0dB/km | ≤1.0dB/km | ― | ― | ≥600MHz.km | ≥1200MHz.km | ― | ― |
| 62.5/125μm | ≤3.5dB/km | ≤1.0dB/km | ― | ― | ≥200MHz.km | ≥600MHz.km | ― | ― |
포장 & 선적
오우 표준 케이블 드럼
오우 표준 릴 길이 : 2/3 킬로미터 / 릴, 다른 길이는 또한 이용 가능합니다
광복합 가공지선은 ANSI / AA 53-1981에 따른 강한 나무 철 릴에 팽팽하게 그리고 한결같게 감길 것입니다 또는 같으세요. 릴은 보통 선적, 취급, 저장과 가선 작전에서 광복합 가공지선을 피해에서 막기 위해 튼튼한 나무 철 좁은 널로 뒤떨어질 것입니다.
케이블의 길이에 따르면, 우리는 장하케이블을 위해 다른 형태 릴 (D,d,b,w1,w2)를 선택합니다.
환경적으로
매우 ISO14001, 로에스와 OHSAS18001 시스템에 따르세요
설치 권고
설치 절차 :
IEEE Std 524-1992와 우리의 회사가 광복합 가공지선의 설치를 위해 절차에게 사용되기를 권고한 것이 권장됩니다.
