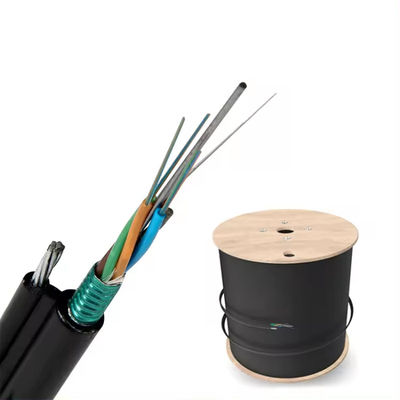

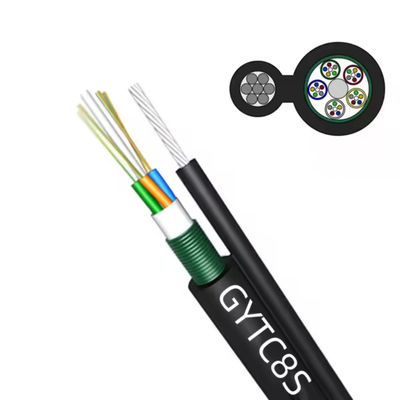

24 코어 Figure 8 GYTC8S 자가 지지형 장갑 야외 광섬유 케이블

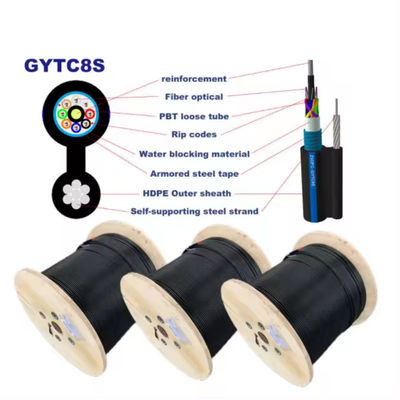

높은 인장 강도를 위한 스트랜드 강철 메신저가 있는 Figure 8 자가 지지 구조
뛰어난 압착 및 충격 저항을 위한 골판지 강철 테이프가 있는 장갑 케이블 설계
젤 충전 루즈 튜브 구조는 안정적인 섬유 보호를 보장합니다.
강철 와이어 중앙 강도 멤버는 기계적 성능을 향상시킵니다.
완전 충전된 케이블 코어 및 방수 재료는 안정적인 방수 기능을 제공합니다.
장기간의 야외 및 혹독한 환경 설치에 적합합니다.
추가 메신저 와이어 없이 자가 지지형 공중 설치
통신 및 액세스 네트워크의 가공 통신선
야외 백본 및 배포 광섬유 네트워크
높은 기계적 강도와 안정적인 방수 성능이 필요한 지역
| 항목 | 단위 | 사양 | |
| G652D | |||
| 모드 필드 직경 | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| 클래딩 직경 | um | 124.8±0.7 | |
| 클래딩 비원형도 | % | ≤0.7 | |
| 코어-클래딩 동심도 오차 | um | ≤0.5 | |
| 코팅 직경 | um | 245±5 | |
| 코팅 비원형도 | % | ≤6.0 | |
| 클래딩-코팅 동심도 오차 | um | ≤12 | |
| 케이블 차단 파장 | nm | acc≤1260 | |
| 감쇠(최대) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
기술적 매개변수
| 섬유 모델 | G.652D | ||
| 설계(강도 멤버+튜브&필러) | 1+5 | ||
| 중앙 강도 멤버 | 재료 | 강철 와이어 | |
| 직경(+0.05)mm | 1.5 | ||
| 루즈 튜브 | 재료 | PBT | |
| 직경(+0.06)mm | 2 | ||
| 두께(+0.03)mm | 0.32 | ||
| 최대 코어 수/튜브 | 12 | ||
| 필러 로프 | 재료 | LDPE | |
| 색상 | 흰색 | ||
| 직경(+0.06)mm | 2.1 | ||
| 스트랜드 강도 멤버 | 재료 | 아연 도금 강철 | |
| 유형 | φ0.9x3 | ||
| 갑옷 층 | 재료 | 강철 테이프 | |
| 외부 피복① | 재료 | MDPE | |
| 두께(+0.03)mm | 1. | ||
| 외부 피복① | 재료 | MDPE | |
| 두께(40.03)mm | 1.8 | ||
| 케이블 직경(土0.2)mm | 9.5*17.8(공칭) | ||
| 케이블 무게(+10)kg/km | 160(공칭) | ||
| 최소 설치/N | 1500 | ||
| 감쇠 | 1310nm | 0.35dB/KM | |
| 1550nm | 0.21dB/KM | ||
| 최소 굽힘 반경 | 장력 없음 | 10.0*케이블φ | |
| 최대 장력 하에서 | 20.0x케이블φ | ||
사진 쇼
![]()
![]()
FAQ
1. 당신은 진짜 제조업체입니까?
예. 우리는 10년 이상의 업계 경험을 가진 전문 제조업체입니다.
2. 소량 주문 또는 시험 주문을 수락하십니까?
예. 신규 프로젝트 및 장기적인 협력을 지원하기 위해 소량 주문을 받습니다.
3. 광섬유 케이블의 보증 기간은 어떻게 됩니까?
보증 기간은 25년입니다.
4. 배송 시간은 얼마나 걸립니까?
배송은 일반적으로 3~5일 이내에 완료됩니다.
5. 연간 생산 능력은 어떻게 됩니까?
연간 생산 능력은 다음과 같습니다.
최대 6,000,000km의 실외 및 실내 광섬유 케이블
최대 6,000,000km의 FTTH FTTX 및 FTTA 케이블
최대 12,400,000개의 패치 코드 및 피그테일
6. 맞춤형 제품 및 로고 서비스를 제공합니까?
예. OEM 및 ODM 서비스를 이용할 수 있습니다. 맞춤형 디자인 및 도면을 환영합니다.
