4 코어 6 코어 12 코어 광섬유 케이블과 철선 미니 그림 8 케이블 Gyxtc8y Gyxtc8a

4 코어 6 코어 12 코어 광섬유 케이블과 철선 미니 그림 8 케이블 Gyxtc8y Gyxtc8a
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
섬유 직경: 9/125μm
굽기 반지름: 20D
재킷: UV PE
클래딩 직경: 125.0±0.1
물 차단 시스템: 충전용 콤파운드
케이블 사용: 야외
외부 지름: 7.0mm-9.0mm
자립: 연선 철강선/강선
강도 부재: 아라미드 얀
강조하다:

그림 8 광섬유 케이블

,

12 코어 광섬유 케이블

,

GYXTC8Y는 8 광섬유 케이블을 그림으로 나타냅니다
기본 정보
원래 장소: 광저우 중국
브랜드 이름: JQ
인증: ISO9001
모델 번호: GYTC8Y/GYXTC8Y
결제 및 배송 조건
제품 설명

4코어 6코어 12코어 그림 8제철선과 광섬유 케이블 미니 그림 8케이블 Gyxtc8y Gyxtc8a

제품 설명

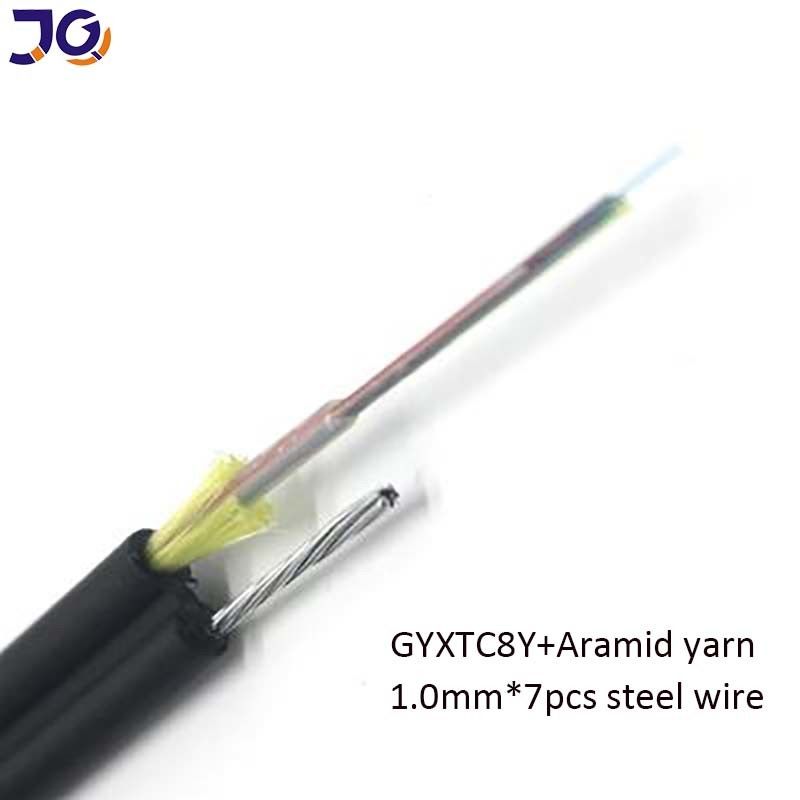

그림 8 광섬유 케이블
  • 자급자족그림 8 광섬유 케이블은 추가 하드웨어 또는 구조의 필요성을 제거하는 자부족으로 설계되었습니다.
  • 밧줄이 있는 철선:케이블은 철선으로 강화되어 높은 강도와 항공 설치를 지원합니다.
  • UV PE 재킷:케이블은 UV PE 소재로 장착되어 있으며, 열악한 날씨와 UV 방사선으로부터 우수한 보호를 제공합니다.
  • 알루미늄 테이프/철강 테이프 장갑:케이블은 알루미늄 테이프 또는 강철 테이프로 장갑되어 설치류, 습기 및 기타 외부 요인에 대한 추가 보호를 제공합니다.
4 코어 6 코어 12 코어 광섬유 케이블과 철선 미니 그림 8 케이블 Gyxtc8y Gyxtc8a 0
4 코어 6 코어 12 코어 광섬유 케이블과 철선 미니 그림 8 케이블 Gyxtc8y Gyxtc8a 1

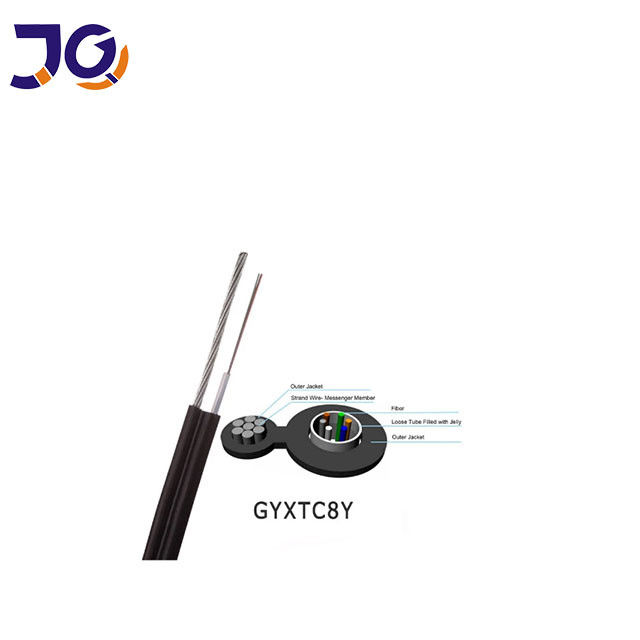

케이블 구조와 매개 변수
섬유
번호
가연제철 실
지름
풀어
투브
껍질 두께
(명칭*)
연결
차원
케이블 크기
W*H
(상수**)
무게
(약)
mm
mm
mm
mm
mm
kg/km
6
1.6
2.5
1.5
1.5*15
6.8*115
70
12
1.6
3
1.5
1.5*15
7.4*120
77



* nominal sheath thickness는 ±0.2mm의 허용이 있을 수 있습니다.
** nominal 케이블 차원은 ±0.5mm의 허용도를 가질 수 있습니다.



4 코어 6 코어 12 코어 광섬유 케이블과 철선 미니 그림 8 케이블 Gyxtc8y Gyxtc8a 2



광섬유의 성능
케이블 광섬유의 성능 (ITU-T Rec. G.652D)
항목
사양
섬유 종류
단일 모드
섬유물질
도핑된 실리카
약화 계수
@ 1310 nm
@ 1383 nm
@ 1550 nm
@ 1625 nm

≤ 0.36 dB/km
≤0.35 dB/km
≤0.22 dB/km
≤0.30 dB/km
점 단절성
≤ 0.05 dB
케이블 차단 파장
≤ 1260 nm
0분산 파장
1300 ~ 1324 nm
0분산 기울기
≤0.093 ps/ ((nm2.km)
염색분산
@ 1288 ~ 1339 nm
@ 1271 ~ 1360 nm
@ 1550 nm
@ 1625 nm

≤3.5 ps/ ((nm.km)
≤5.3 ps/ ((nm.km)
≤18 ps/ ((nm.km)
≤22 ps/ ((nm.km)
PMD
≤0.2 ps/km1⁄2
모드 필드 지름 @ 1310 nm
(8.6~9.5) ±0.6um
코어 / 클래드 동심성 오류
≤0.6m
장장 직경
125.0 ± 1um
부피가 원형이 아닌 부피
≤1.0%
1차 코팅 지름
245 ± 10um
검증 테스트 레벨
100 kpsi (=0.69 Gpa), 1%
온도 의존성
0°C ~ +70°C @ 1310 & 1550nm
≤ 0.1 dB/km

기술 매개 변수:

제품 이름 그림 8 광섬유 케이블
항공 사용 네
사용자 정의 네
케이블 직경 70.0mm-16.0mm
굽기 반지름 20x 케이블 지름
재킷 재료 LSZH (Low Smoke Zero Halogen)
굽기 반지름 20D
케이블 껍질 PE (폴리에틸렌)
자기 를 돌보는 일 철선
재킷 UV PE (UV 저항성 폴리에틸렌)
섬유 직경 9/125μm
갑옷 알루미늄 테이프 또는 강철 테이프
케이블 사용 야외

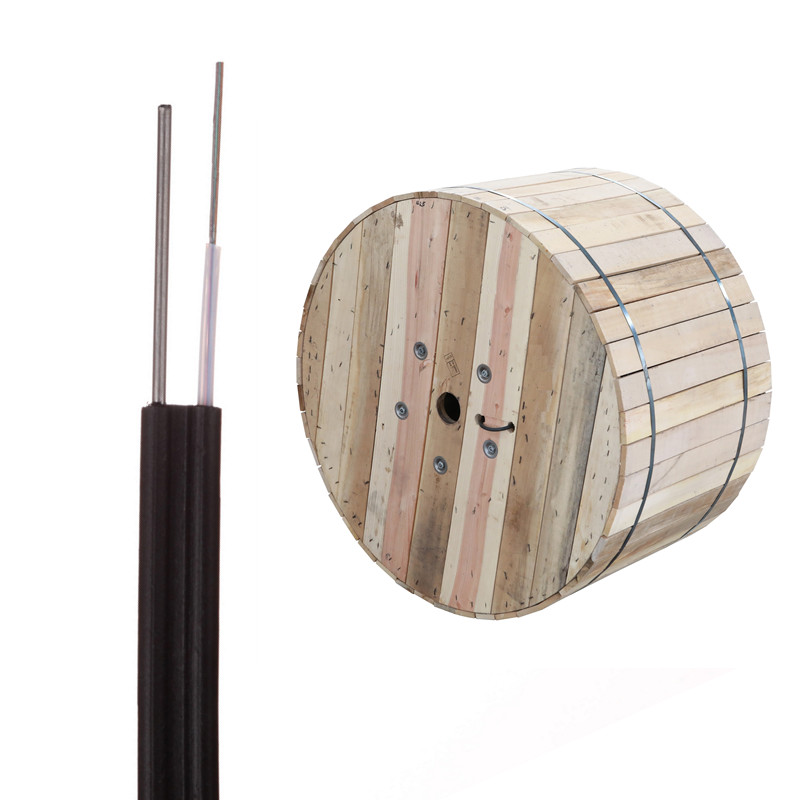

포장 및 운송:

포장 및 운송

4 코어 6 코어 12 코어 광섬유 케이블과 철선 미니 그림 8 케이블 Gyxtc8y Gyxtc8a 3

4 코어 6 코어 12 코어 광섬유 케이블과 철선 미니 그림 8 케이블 Gyxtc8y Gyxtc8a 4



4 코어 6 코어 12 코어 광섬유 케이블과 철선 미니 그림 8 케이블 Gyxtc8y Gyxtc8a 5
문의에 오신 것을 환영합니다!
무료 샘플을 받으려면 +86 18122384553로 연락하세요.
