물 저항 젤로 가득 차 있는 텅 빈 튜브에 광섬유가 들어있는 콤팩트한 원자
중앙 FRP (섬유 강화 플라스틱) 강도 구성 요소 안정성.
튼튼성 을 위한 아라미드 가닥 강화
내구성 있는 PE 또는 AT 외부 껍질
선도적이지 않은:라이브 라인 설치에 안전합니다.
쉽게 설치:자급자족, 메신저 전선이 필요없어
높은 기계적 강도:외부 부하와 열악한 날씨에 저항합니다.
최적화된 성능:아라미드 가닥은 팽창성과 온도 안정성을 향상시킵니다.
사용자 정의:다른 스프렌스와 응용 프로그램에 맞게 조정할 수 있습니다.
PE 껍질:상공 전력선 <110kV
AT 쉐이트:전기 추적을 방지하기 위해 110kV 이상의 상공 전력 선
IEEE P 1222 및 IEC 60794-1 표준을 충족하도록 제조됩니다.
구조 및 기술 사양
1.ADSS 단복
| 섬유수 | 구조 | 튜브당 섬유 |
손실 튜브 지름 (MM) |
FRP/pad 지름 (mm) | 외복의 두께 ((mm) | 외관 직경 (mm) |
참고: 무게 (kg/km) |
|
| PE 재킷 | AT 재킷 | |||||||
| 4 | 1+5 | 4 | 1.9 | 20.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 20.0/2.0 | 10.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 20.0/2.0 | 10.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 20.0/2.0 | 10.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 20.0/2.0 | 10.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 20.0/2.0 | 10.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 20.0/2.0 | 10.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 20.0/3.4 | 10.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 30.0/7.2 | 10.7±0.1 | 15.2 | 176 | 189 |
팁: 아래 표의 모든 사양은 대략적인 데이터입니다. 더 자세한 사양은
판매자에게 연락해 주세요.
2ADSS 복장
| 섬유수 | 구조 | 튜브당 섬유 |
손실 튜브 지름 (MM) |
FRP/pad 지름 (mm) | 외복의 두께 ((mm) | 외관 직경 (mm) |
참고: 무게 (kg/km) |
|
| PE 재킷 | AT 재킷 | |||||||
| 4 | 1+5 | 4 | 1.9 | 20.0/2.0 | 10.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 20.0/2.0 | 10.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 20.0/2.0 | 10.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 20.0/2.0 | 10.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 20.0/2.0 | 10.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 20.0/2.0 | 10.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 20.0/2.0 | 10.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 20.0/3.4 | 10.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 30.0/7.2 | 10.7±0.1 | 16.5 | 212 | 228 |
팁: 아래 표의 모든 사양은 대략적인 데이터입니다. 더 자세한 사양은
판매자에게 연락해 주세요.
|
섬유 종류 |
약화 (+20°C) |
대역폭 |
광 케이블 차단 파장 |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤ 1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125μm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125μm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
자세한 사진 쇼

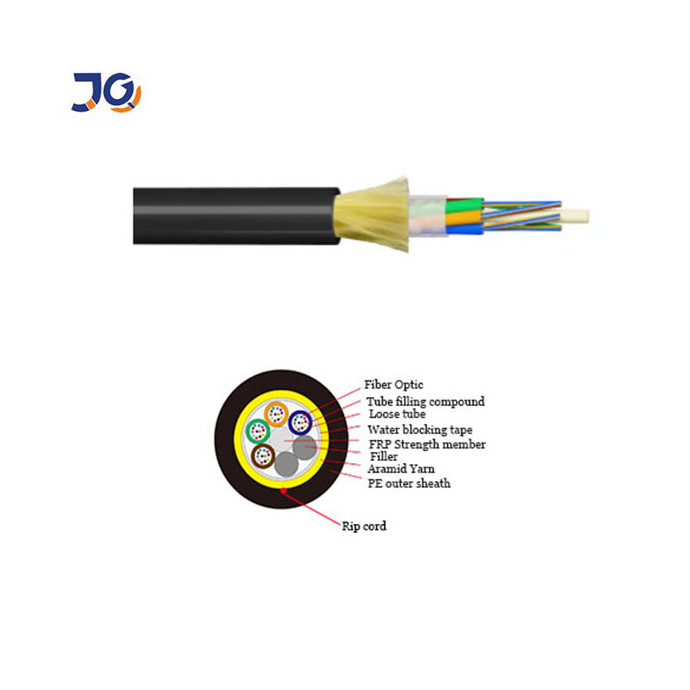

단일 자켓 ADSS 섬유 케이블

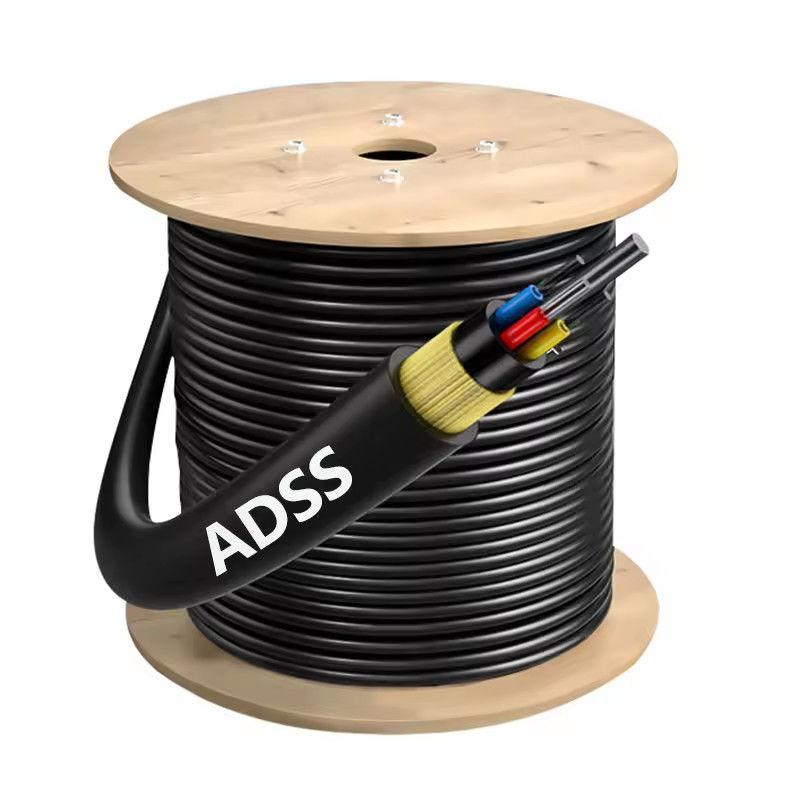

듀얼 자켓 ADSS 광섬유 케이블
포장:
제조업자나 무역회사인가요?
우리는 광섬유 케이블, 드롭 케이블 및 패치 케이블에서 10 년 이상의 경험을 가진 전문 제조업체입니다. 우리의 공장은 광저우에 있으며 방문은 환영합니다.
어떻게 품질을 보장합니까?
모든 섬유는 완전히 테스트되고, 배송 전에 최종 검사됩니다. 품질 확인을 위해 무료 샘플이 제공됩니다.
작은 주문을 받아요?
네, 우리는 새로운 프로젝트를 위한 작은 주문을 지원합니다.
배송시간은 얼마인가요?
통상 배송시간은 3~7박일입니다.
OEM 서비스를 제공하십니까?
네, 우리는 제품을 사용자 정의하고 로고를 인쇄 할 수 있습니다.
당신의 원료는 인증되어 있습니까?
네, 모든 재료는 ISO9001 및 RoHS 인증 공급 업체에서 왔습니다.
