12 코어 ADSS 광섬유 케이블 외관 단일 모드 G652D 공기 자체 지원 광 케이블
제품 특성
신청서
구조 및 기술 사양
1.ADSS 단복
| 섬유수 | 구조 | 튜브당 섬유 |
손실 튜브 지름 (MM) |
FRP/pad 지름 (mm) | 외복의 두께 ((mm) | 외관 직경 (mm) |
참고: 무게 (kg/km) |
|
| PE 재킷 | AT 재킷 | |||||||
| 4 | 1+5 | 4 | 1.95 | 20.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.95 | 20.0/2.0 | 10.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.95 | 20.0/2.0 | 10.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.95 | 20.0/2.0 | 10.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 20.0/2.0 | 10.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 20.0/2.0 | 10.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 20.0/2.0 | 10.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 20.0/3.4 | 10.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 30.0/7.2 | 10.7±0.1 | 15.2 | 176 | 189 |
팁: 아래 표의 모든 사양은 대략적인 데이터입니다. 더 자세한 사양은
판매자에게 연락해 주세요.
2ADSS 복장
| 섬유수 | 구조 | 튜브당 섬유 |
손실 튜브 지름 (MM) |
FRP/pad 지름 (mm) | 외복의 두께 ((mm) | 외관 직경 (mm) |
참고: 무게 (kg/km) |
|
| PE 재킷 | AT 재킷 | |||||||
| 4 | 1+5 | 4 | 1.9 | 20.0/2.0 | 10.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 20.0/2.0 | 10.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 20.0/2.0 | 10.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 20.0/2.0 | 10.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 20.0/2.0 | 10.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 20.0/2.0 | 10.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 20.0/2.0 | 10.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 20.0/3.4 | 10.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 30.0/7.2 | 10.7±0.1 | 16.5 | 212 | 228 |
팁: 아래 표의 모든 사양은 대략적인 데이터입니다. 더 자세한 사양은
판매자에게 연락해 주세요.
|
섬유 종류 |
약화 (+20°C) |
대역폭 |
광 케이블 차단 파장 |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤ 1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125μm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125μm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
자세한 사진 쇼
단일 자켓 ADSS 섬유 케이블

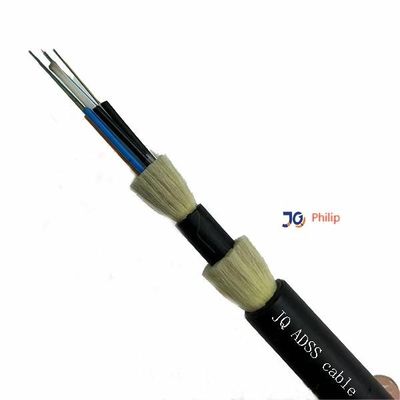

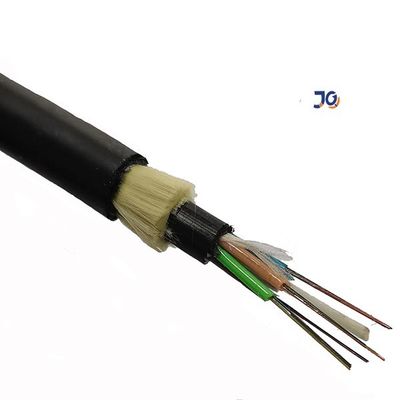

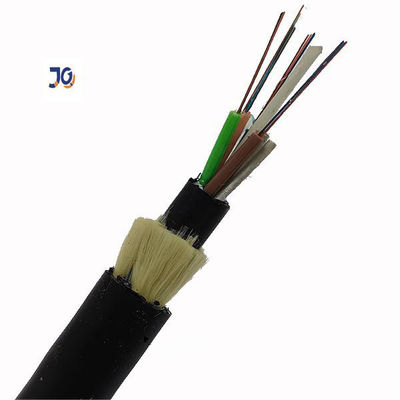

듀얼 자켓 ADSS 광섬유 케이블
포장:
FAQ
1ADSS 광섬유 케이블이란 무엇인가요?
ADSS (All-Dielectric Self-Supporting) 케이블은 메신저 케이블이 없는 항공 설치용으로 설계된 비금속 광섬유 케이블이다.
2이 케이블에는 몇 개의 섬유가 들어있나요?
이 케이블은 9/125μm G652D 사양의 12개의 단일 모드 광섬유를 포함합니다.
3ADSS 광섬유 케이블은 어디에 설치될 수 있나요?
주로 전력선, 통신 기둥 및 야외 오버헤드 네트워크에 대한 항공 배치에 사용됩니다.
4ADSS 케이블의 장점은 무엇입니까?
가볍고, 부식 저항성, 설치가 쉽고, 장거리 외부 통신 네트워크에 적합합니다.
5이 케이블은 FTTH 또는 FTTX 프로젝트에 적합합니까?
예, ADSS 케이블은 신뢰할 수 있는 야외 광선 전송을 필요로 하는 FTTH 및 FTTX 네트워크 배포에 널리 사용됩니다.
