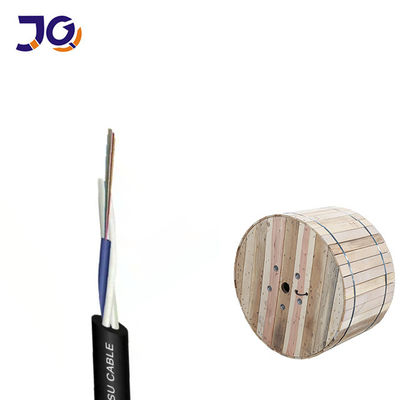

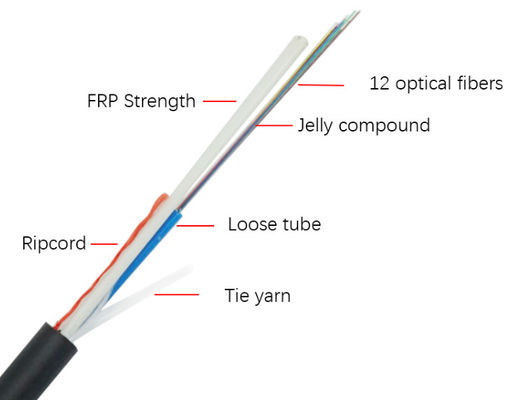

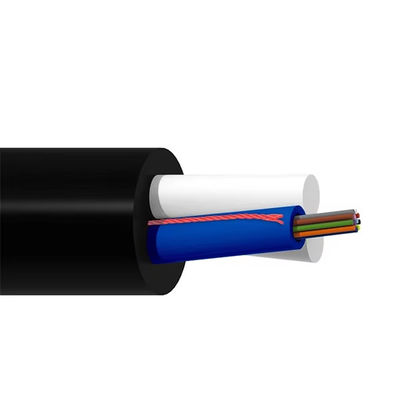

ASU80은 비장갑 자가 지지형 단일 튜브 광섬유 케이블입니다. 광섬유는 루즈 버퍼 튜브에 배치됩니다. 케이블 코어는 젤로 채워져 물 침투 및 이동을 방지하며, 검은색 폴리에틸렌 외부 자켓으로 덮여 있습니다. 두 개의 내장된 FRP 또는 금속 강도 부재는 공중 설치에 필요한 인장 강도를 제공합니다.
취급 및 설치가 용이하도록 작은 크기와 가벼운 무게 설계
두 개의 FRP 강도 부재는 뛰어난 인장 성능 제공
젤 충전 또는 젤 프리 구조는 안정적인 방수 성능 보장
높은 섬유 용량으로 저렴한 비용
옥외 통신 네트워크를 위한 안정적인 성능
단거리 공중 설치
덕트 설치
FTTH 및 액세스 네트워크 구축
광학적 특성
| 항목 | 단위 | 사양 | |
| G652D | |||
| 모드 필드 직경 | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| 클래딩 직경 | um | 124.8±0.7 | |
| 클래딩 비원형도 | % | ≤0.7 | |
| 코어-클래딩 동심도 오차 | um | ≤0.5 | |
| 코팅 직경 | um | 245±5 | |
| 코팅 비원형도 | % | ≤6.0 | |
| 클래딩-코팅 동심도 오차 | um | ≤12 | |
| 케이블 컷오프 파장 | nm | acc≤1260 | |
| 감쇠(최대) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
기술적 매개변수
케이블 코어 |
단위 | 2F | 4F | 6F | 8F | 10F | 12F |
| 튜브 수 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 섬유 수 | 코어 | 2 | 4 | 6 | 8 | 10 | 12 |
| 튜브 내 섬유 수 | 코어 | 2 | 4 | 6 | 8 | 10 | 12 |
| 케이블 직경 | mm | 7.0mm±0.2 | 0.8±0.2 | ||||
| 케이블 무게 | Kg/km | 40±10 | 45±10 | ||||
| 허용 인장 강도 | N | Span=80,1.5*P | |||||
| 허용 압축 저항 | N | 1000N | |||||
| 작동 온도 | ℃ | -20℃ ~ +65℃ | |||||
실제 공장
ASU80은 단거리 공중 및 덕트 설치를 위해 설계된 비장갑 자가 지지형 단일 루즈 튜브 광섬유 케이블입니다.
FTTH 액세스 네트워크, 단거리 공중선 및 덕트 설치에 주로 사용됩니다.
아니요, ASU80은 인장 지지를 위해 FRP 또는 금속 강도 부재가 있는 비장갑 케이블입니다.
젤 충전 및 젤 프리 구조 모두 우수한 방수 성능을 제공합니다.
G652D, G657A1 및 G657A2와 같은 단일 모드 섬유가 지원됩니다.
예, 섬유 수, 자켓 재료, 인쇄 및 OEM 서비스를 사용자 정의할 수 있습니다.
