단일 자켓 ADSS 광섬유 케이블 가벼운 모든 다이 일렉트릭 공기 케이블
주요 특징
• 고전압 공기 설치에 적합한 모든 다이 일렉트릭 구조
• 아라미드 가닥 강화 는 높은 팽창 강도 와 긴 팽창 능력 을 제공한다
• 젤로 가득 찬 느슨 한 튜브 설계는 강한 물 차단 및 섬유 보호 를 보장 합니다
• 외관 에서 오래 사용 하기 위해 자외선 에 저항 하고 기상 에 견딜 수 있는 껍질
• 장거리 전송을 위한 안정적인 낮은 약화 신호 성능
• 가벼운 구조로 빠르고 비용 효율적인 설치가 가능
신청서
• 전력 전송 라인 통신 네트워크
• 통신 척추 및 농촌 광대역 구축
• 스마트 네트워크 및 유틸리티 모니터링 시스템
• 기둥 과 탑 에 에어 설치
• 장거리 야외 섬유망 프로젝트

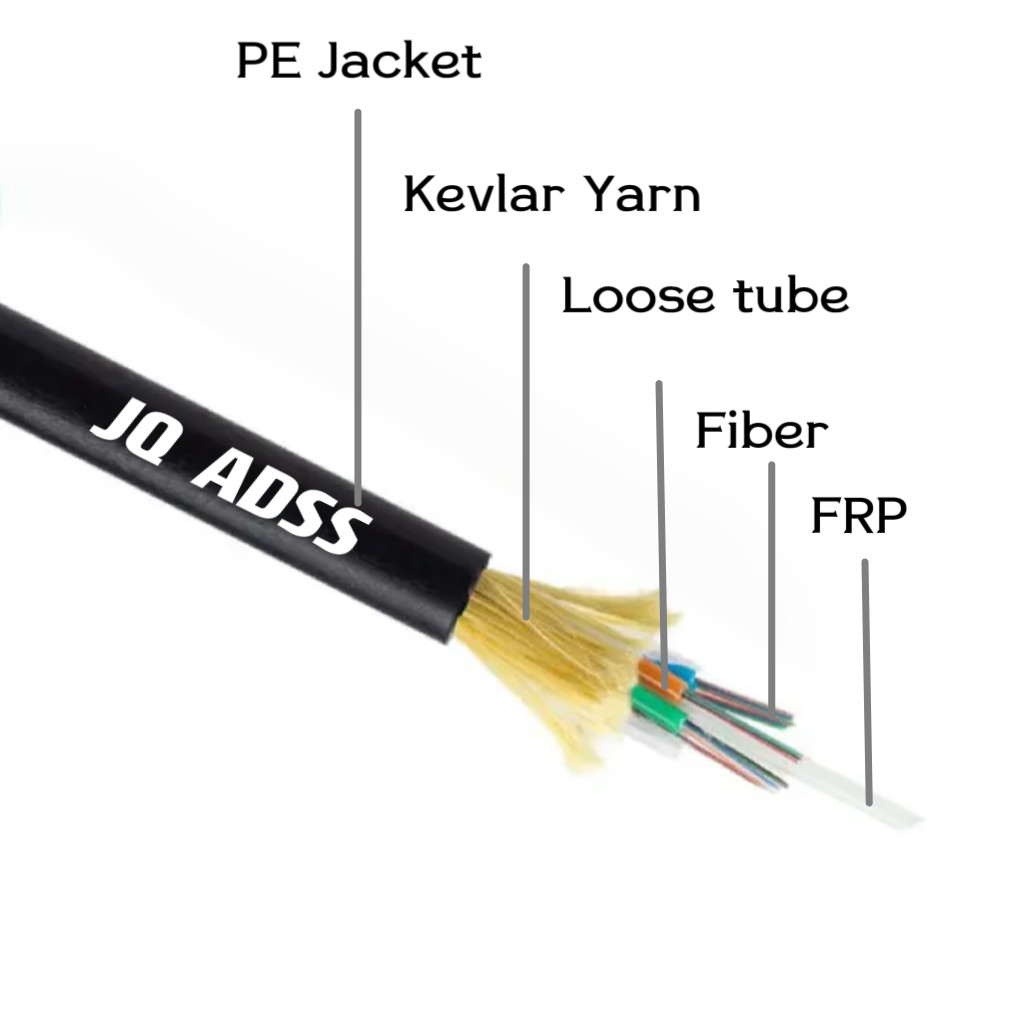

구조 및 기술 사양
1.ADSS 단복
| 섬유수 | 구조 | 튜브당 섬유 |
손실 튜브 지름 (MM) |
FRP/pad 지름 (mm) | 외복의 두께 ((mm) | 외관 직경 (mm) |
참고: 무게 (kg/km) |
|
| PE 재킷 | AT 재킷 | |||||||
| 4 | 1+5 | 4 | 1.9 | 20.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 20.0/2.0 | 10.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 20.0/2.0 | 10.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 20.0/2.0 | 10.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 20.0/2.0 | 10.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 20.0/2.0 | 10.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 20.0/2.0 | 10.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 20.0/3.4 | 10.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 30.0/7.2 | 10.7±0.1 | 15.2 | 176 | 189 |
팁: 아래 표의 모든 사양은 대략적인 데이터입니다. 더 자세한 사양은
판매자에게 연락해 주세요.
2ADSS 복장
| 섬유수 | 구조 | 튜브당 섬유 |
손실 튜브 지름 (MM) |
FRP/pad 지름 (mm) | 외복의 두께 ((mm) | 외관 직경 (mm) |
참고: 무게 (kg/km) |
|
| PE 재킷 | AT 재킷 | |||||||
| 4 | 1+5 | 4 | 1.9 | 20.0/2.0 | 10.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 20.0/2.0 | 10.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 20.0/2.0 | 10.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 20.0/2.0 | 10.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 20.0/2.0 | 10.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 20.0/2.0 | 10.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 20.0/2.0 | 10.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 20.0/3.4 | 10.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 30.0/7.2 | 10.7±0.1 | 16.5 | 212 | 228 |
팁: 아래 표의 모든 사양은 대략적인 데이터입니다. 더 자세한 사양은
판매자에게 연락해 주세요.
|
섬유 종류 |
약화 (+20°C) |
대역폭 |
광 케이블 차단 파장 |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤ 1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125μm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125μm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
자세한 사진 쇼

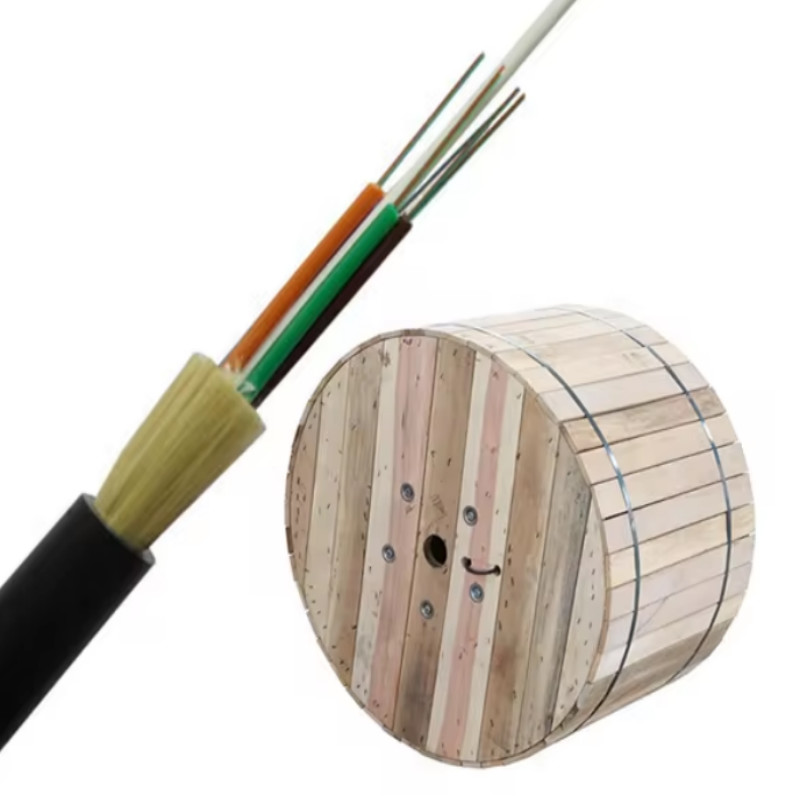

단일 자켓 ADSS 섬유 케이블

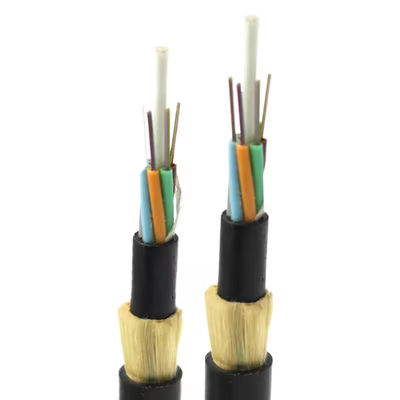

듀얼 자켓 ADSS 광섬유 케이블

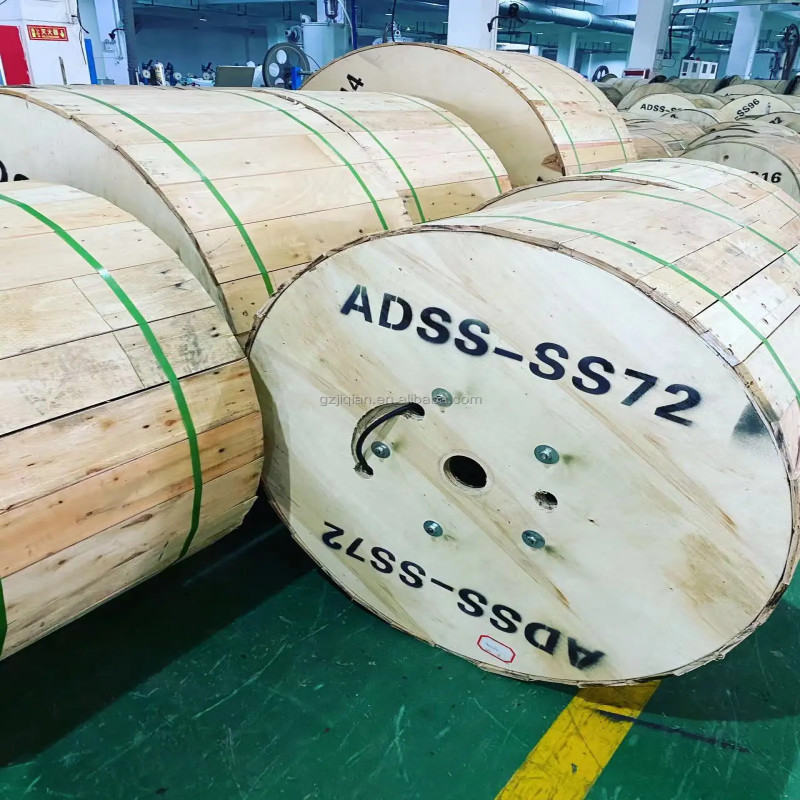

포장:
