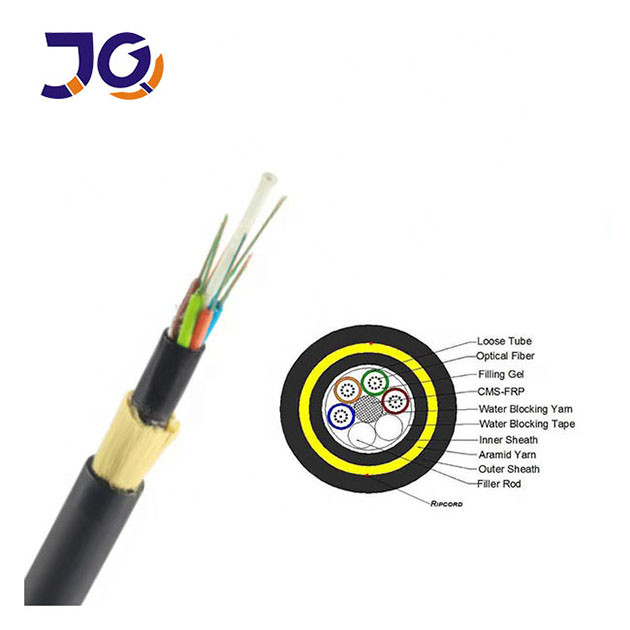

12코어 실외 단일 모드 ADSS 광섬유 케이블(G652D)
주요 이점:
가볍고 컴팩트함:기둥에 가해지는 응력 감소, 설치 용이
튼튼한:습기, 화학물질, 환경 스트레스에 강함
변하기 쉬운:머리 위 및 고전압 영역에 적합
긴 수명:적절한 조건 하에서 최대 30년
효율적인 설치:자립형, 메신저 와이어가 필요 없음
신청:
전력 및 유틸리티 네트워크
통신 및 FTTx/FTTH 프로젝트
철도 및 캠퍼스 네트워크
구축되지 않은 빠른 배포 네트워크
표준 준수:
IEEE P1222
IEC 60794-1
기술 정보:
섬유:단일 모드 SM 9/125 µm, G.652D
코어:12
환경:자외선, 비, 바람, 극한 기온
안전한 설치:완전 유전체, 활선 도체 근처에 설치 가능
사용 사례:스마트 그리드, 도시 광섬유 백본, 통신 확장, 야외 캠퍼스
구조 및 기술 사양
1.ADSS 싱글 재킷
| 섬유질 수 | 구조 | 튜브당 섬유 |
손실 튜브 직경 (MM) |
FRP/패드 직경(mm) | 외부 재킷의 두께(mm) | 참조. 밖의 지름 (mm) |
참조. 무게 (kg/km) |
|
| PE 자켓 | AT 자켓 | |||||||
| 4 | 1+5 | 4 | 1.95 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.95 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.95 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.95 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
팁: abolve 테이블의 모든 사양은 대략적인 데이터입니다. 자세한 사양은
pls는 판매업체에 문의하세요.
2. ADSS 더블 재킷
| 섬유질 수 | 구조 | 튜브당 섬유 |
손실 튜브 직경 (MM) |
FRP/패드 직경(mm) | 외부 재킷의 두께(mm) | 참조. 밖의 지름 (mm) |
참조. 무게 (kg/km) |
|
| PE 자켓 | AT 자켓 | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
팁: abolve 테이블의 모든 사양은 대략적인 데이터입니다. 자세한 사양은
pls는 판매업체에 문의하세요.
|
섬유 종류 |
감쇠 (+20℃) |
대역폭 |
광케이블 차단 파장 |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | 0.36dB/km 이하 | 0.22dB/km 이하 | --- | --- | ≤1260nm |
| G.655 | --- | --- | 0.40dB/km 이하 | 0.23dB/km 이하 | --- | --- | ≤1450nm |
| 50/125μm | ≤3.3dB/km | 1.2dB/km 이하 | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125μm | ≤3.5dB/km | 1.2dB/km 이하 | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
세부 사진 쇼

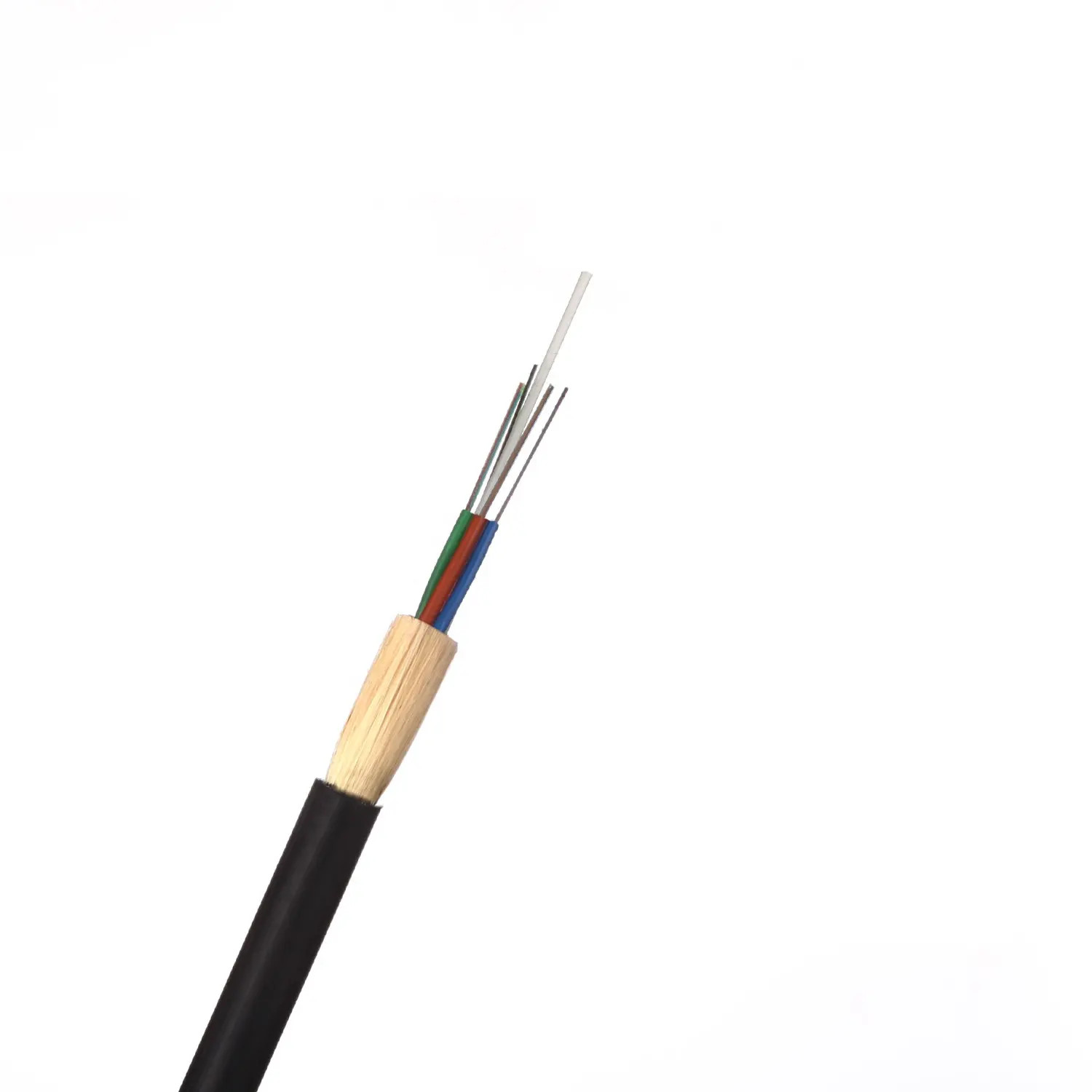

단일 재킷 ADSS 광섬유 케이블

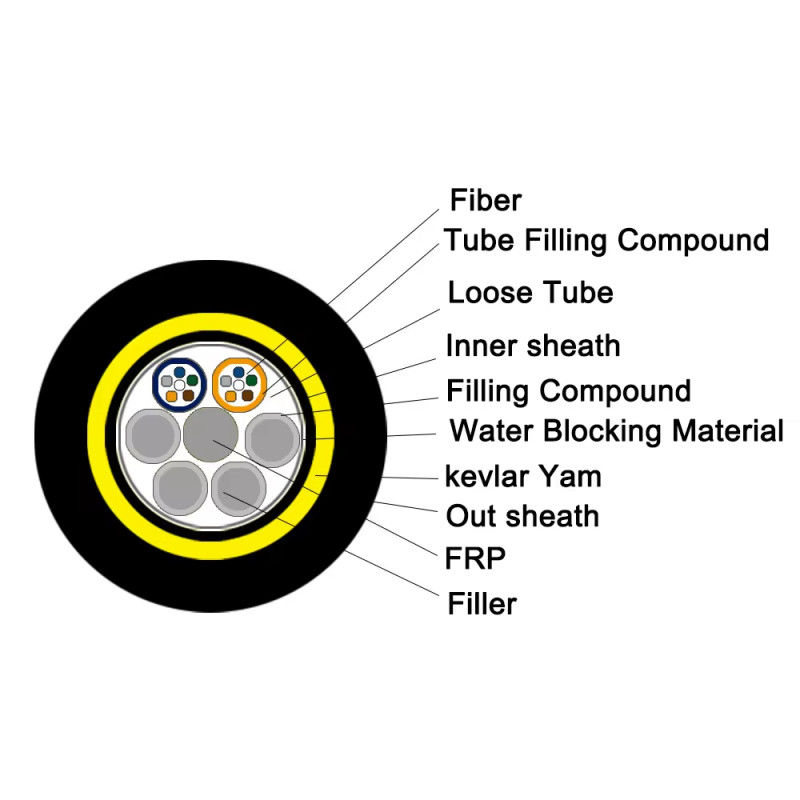

이중 재킷 ADSS 광섬유 케이블
포장:
FAQ
Q1:당신은 제조업체입니까 아니면 무역 회사입니까?
A1:우리는 광섬유 케이블, 드롭 케이블 및 패치 코드 분야에서 10년 이상의 경험을 보유한 제조업체입니다. 우리 공장은 광저우에 있습니다.
Q2:제품 품질은 어떻습니까?
A2:모든 섬유는 배송 전에 테스트됩니다. 품질 검증을 위해 무료 샘플을 이용할 수 있습니다.
Q3:소액 주문을 받나요?
A3:예, 소액 주문을 환영합니다.
Q4:배달 시간은 무엇입니까?
A4:일반적으로 주문 수량에 따라 영업일 기준 3~7일이 소요됩니다.
Q5:OEM 서비스를 제공합니까?
A5:예, 로고를 인쇄하고 맞춤형 디자인을 수용할 수 있습니다.
