| 최소 주문 수량 : | 8km | 포장 세부 사항 : | 나무 드럼 또는 아이언 드럼 |
|---|---|---|---|
| 배달 시간 : | 약 12일 | 지불 조건 : | T/T, Western Union, Alipay, Moneygram, L/C. |
| 공급 능력 : | 하루 800km |
| 원래 장소: | 광동 중국 | 브랜드 이름: | JQ /Customized/OEM/ODM/Jiqian |
|---|---|---|---|
| 인증: | ISO9001 CE ROHS Rohs FCC | 모델 번호: | ADSS-24/48/72/96 HILOS/CORES |
|
상세 정보 |
|||
| 애플리케이션: | 야외 안테나, FTTH FTTB FTTX 네트워크 | 섬유 카운트: | 4-288 코어 |
|---|---|---|---|
| 기간: | 50m /100m /200m /300m /400m 또는 주문을 받아서 만드는 | 튜브 당 섬유: | 4/6/8/12/F |
| OEM: | 허용 가능 | 강도 번호: | FRP, KEVLAR ARAMID 원사 |
| 구조: | 좌초 된 느슨한 튜브 | 재킷 색상: | 검정 또는 맞춤형 |
| 작동 온도: | -40 ~ ~ +80 ℃ | 섬유 유형: | G652D, OM1, G657, OM4, OM5 |
| 재킷 재료: | PE, MDPE, LSZH, HDPE | 외피: | pe / lszh / ofnp |
| Rango de Temperatura: | -40+70 ° C | 강도 멤버: | 두 개의 스틸 와이어 |
| 온도: | +70에 대한 -20 | 섬유 브랜드: | 코닝, OFS, YOFC, Fiberhome |
| 최대 인장 강도: | 500N | 포설 방식: | 도관 / 안테나 |
| 모델: | GYXTC8Y | 물 차단 테이프: | 예 |
| FRP: | 0.7/0.8/1.0mm/2.2mm | 누워있는 방법: | 파이프라인/가공/직접매설/덕트 |
| 드럼 길이: | 3KM 또는 주문 제작됩니다 | 케이블 길이: | 1000m |
| 유출 색: | 검은색 | 서비스: | OEM |
| 강조하다: | 외부 ADSS 광섬유 케이블,비금속 HDPE 공중 케이블,24-96 코어 통신 케이블 |
||
제품 설명
제품 제목
12 코어 옥외 ADSS 광섬유 케이블 | 단일 모드 G652D 9/125 SM
제품 설명
ADSS(All-Dielectric Self-Supporting) 광섬유 케이블은 전력선 및 통신선에 공중 설치하도록 설계된 비금속 옥외 케이블입니다. 아라미드사 인장 부재와 루즈 튜브 구조로 제작되어 우수한 기계적 성능, 긴 수명, 메신저 와이어 없이도 간편한 설치가 가능합니다.
주요 장점
비금속 및 안전: 완전 유전체 구조로 전력선 근처에서 안전하게 사용할 수 있습니다.
경량 및 소형: 취급이 용이하도록 전주 및 타워의 하중을 줄입니다.
내구성 설계: 습기, 화학 물질 및 혹독한 기후에 강합니다.
안정적인 전송: 장거리 통신을 위한 안정적인 광학 성능.
비용 효율적: 최대 30년의 수명으로 단일 패스 설치.
응용 분야
백본 및 배포 네트워크를 위한 전력 유틸리티 및 통신 사업자.
철도 및 사설 네트워크 제공업체.
활선 조건에서도 배전선 및 송전선에 대한 공중 설치.
FTTH(Fiber to the Home)를 포함한 FTTX 프로젝트.
최소한의 서비스 중단으로 언더빌드 및 네트워크 확장.
표준
IEEE P1222 및 IEC 60794-1 국제 표준을 준수합니다.
구조 및 기술 사양
1. ADSS 단일 자켓
| 섬유 수 | 구조 | 튜브당 섬유 |
루즈 튜브 직경 (MM) |
FRP/패드 직경(mm) | 외피 두께(mm) | 참조. 외부 직경 (mm) |
참조. 무게 (kg/km) |
|
| PE 자켓 | AT 자켓 | |||||||
| 4 | 1+5 | 4 | 1.95 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.95 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.95 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.95 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
팁: 위의 표에 있는 모든 사양은 대략적인 데이터이며, 자세한 사양은
영업 담당자에게 문의하십시오.

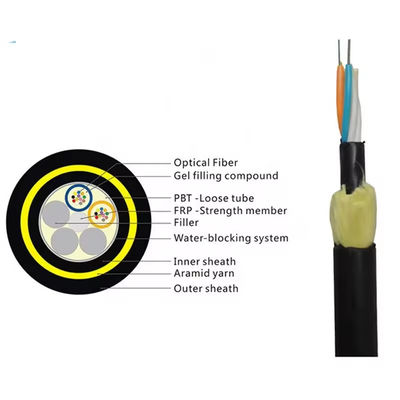

2. ADSS 이중 자켓
| 섬유 수 | 구조 | 튜브당 섬유 |
루즈 튜브 직경 (MM) |
FRP/패드 직경(mm) | 외피 두께(mm) | 참조. 외부 직경 (mm) |
참조. 무게 (kg/km) |
|
| PE 자켓 | AT 자켓 | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
팁: 위의 표에 있는 모든 사양은 대략적인 데이터이며, 자세한 사양은
영업 담당자에게 문의하십시오.
|
섬유 유형 |
감쇠 (+20℃) |
대역폭 |
광케이블 차단 파장 |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
세부 사진

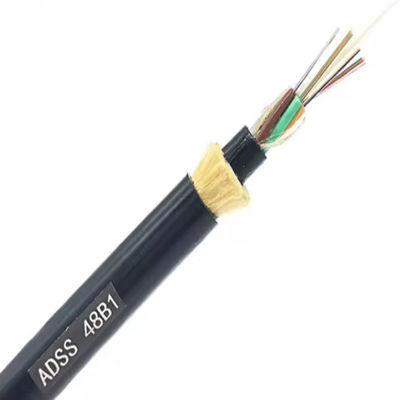

이중 자켓 ADSS 광섬유 케이블
포장:
FAQ
제조업체입니까, 아니면 무역 회사입니까?
저희는 광섬유 케이블, 드롭 케이블, 패치 코드 및 관련 제품 분야에서 10년 이상의 경험을 가진 제조업체입니다. 저희 공장은 광저우에 위치하고 있으며 방문을 환영합니다.
품질을 어떻게 보장합니까?
각 제품은 배송 전에 테스트를 거칩니다. 가격 확인 후 품질 평가를 위해 무료 샘플을 제공할 수 있습니다.
소량 주문을 할 수 있습니까?
예. 새로운 프로젝트를 지원하기 위해 소량 및 시험 주문을 받습니다.
배송 시간은 어떻게 됩니까?
일반적으로 주문 규모에 따라 3~7 영업일입니다. 결제 후 즉시 배송이 준비됩니다.
OEM 서비스를 제공합니까?
예. 로고 인쇄 및 맞춤형 제품 솔루션을 포함한 OEM 맞춤화를 제공합니다.
