| 최소 주문 수량 : | 10km | 포장 세부 사항 : | 나무 드럼 또는 아이언 드럼 |
|---|---|---|---|
| 배달 시간 : | 약 10 일 | 지불 조건 : | T/T, Western Union, Alipay, Moneygram, L/C. |
| 공급 능력 : | 한 달에 21500km |
| 원래 장소: | 광동 중국 | 브랜드 이름: | JQ or OEM/Customize |
|---|---|---|---|
| 인증: | ISO9001 CE ROHS Rohs FCC | 모델 번호: | ADSS-4C/12FC/24C/48C/96C/144C |
|
상세 정보 |
|||
| 애플리케이션: | 야외 항공 설치 | 섬유 카운트: | 4-144 코어 |
|---|---|---|---|
| 기간: | 100m /200 m /300m 또는 맞춤형 | 섬유 브랜드: | yofc/fiberhome/corning |
| 강도 번호: | FRP, KEVLAR ARAMID 원사 고강도 | 구조: | 필러가있는 느슨한 튜브 (필요한 경우) |
| 작동 온도: | -40 +~ +75 ℃ | 섬유 유형: | G652D, OM1, G655, OM4, OM5 |
| 테스트 표준: | IEC60794-1 | 공장: | 예 |
| 섬유 색상 코드: | 파란색, 주황색, 녹색, 갈색, 회색, 흰색, 빨간색, 검은 색, 노란색, 바이올렛, 핑크, 아쿠아 | 인장 강도: | 1000N |
| 느슨한 튜브 재료: | PBT 또는 젤리 | 색상: | 검은 색, 맞춤형 |
| 유형: | ADSS 광섬유 케이블 | 설치: | 자체 지원 공중, 공중, 덕트 |
| 섬유 보호: | 방수 젤 | 케이블 직경: | 10 mm |
| 강도 번호: | FRP, KEVLAR ARAMID 원사 | 섬유 젤: | 예 |
| 장갑: | 알루미늄 테이프 | 느슨한 튜브: | PBT 느슨한 튜브 |
| OEM: | 허용 가능 | 설치 방법: | 항공 오버 헤드 설치 |
| 갤러스 재료: | PE/ MDPE/ HDPE | 물 차단 테이프: | 예 |
| 강조하다: | ADSS 항공 광섬유 케이블,아라미드 가닥으로 된 단일 모드 광 케이블,단일 자켓 ADSS 섬유 케이블 |
||
제품 설명
제품 제목
공장 직판 가격: 아라미드 얀을 사용한 싱글 모드 ADSS 광섬유 케이블
ADSS 케이블이란?
ADSS(All-Dielectric Self-Supporting) 케이블은 전신주 및 전력선에 공중 설치하도록 설계된 비금속 광섬유 케이블입니다. 유전체 구조로 인해 고전압 환경에서 안전하게 배포할 수 있으며, 메신저 와이어 없이 안정적인 자체 지지 기능을 제공합니다. OPGW 및 OPAC 케이블의 비용 효율적인 대안입니다.

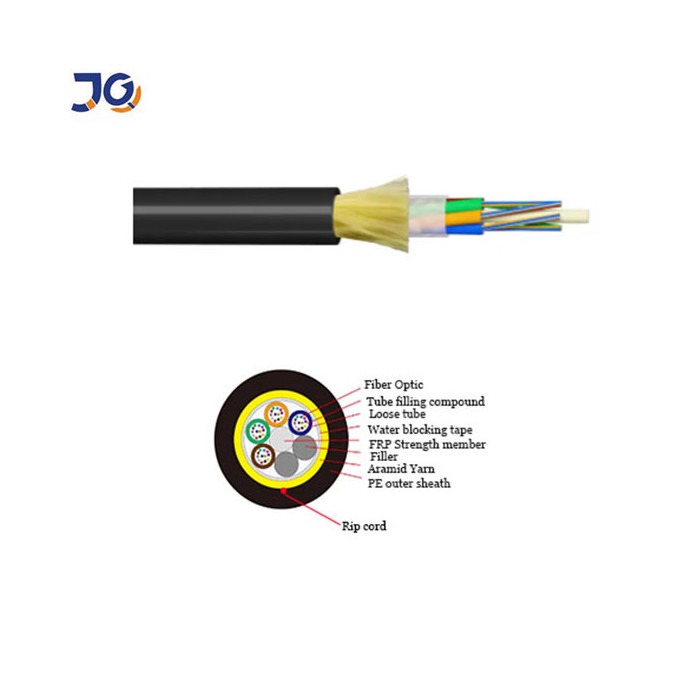

구조 및 디자인
이 케이블은 수밀성 젤로 보호된 섬유가 있는 스트랜딩 루즈 튜브 설계를 채택합니다. 중앙 FRP 강도 부재는 안정성을 보장하며, 아라미드 얀 레이어는 높은 인장 강도를 제공합니다. 외부 피복은 전압 요구 사항에 따라 PE 또는 AT 재료로 제공됩니다.
주요 특징
비금속: 전도 위험 없이 활선 설치에 안전합니다.
쉬운 설치: 자체 지지 설계로 추가 지지 와이어가 필요하지 않습니다.
고강도: 아라미드 얀 보강은 뛰어난 인장 및 내후성을 보장합니다.
안정적인 성능: 기계적 응력 및 온도 변화를 견딜 수 있습니다.
맞춤형: 다양한 스팬 및 응용 분야에 맞게 조정된 구성.
응용 분야
PE 피복: 110kV 미만의 전력선에 적합합니다.
AT 피복: 110kV 이상의 전력선에 적합하며, 트래킹 방지 기능을 제공합니다.
프로젝트 요구 사항에 따라 스팬 길이 및 얀 함량을 맞춤 설정할 수 있습니다.
표준
IEEE P1222 및 IEC 60794-1 표준에 따라 제조되었습니다.
구조 및 기술 사양
1. ADSS 싱글 자켓
| 섬유 수 | 구조 | 튜브당 섬유 수 |
루즈 튜브 직경 (MM) |
FRP/패드 직경(mm) | 외부 자켓 두께(mm) | 참조 외부 직경 (mm) |
참조 무게 (kg/km) |
|
| PE 자켓 | AT 자켓 | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 15.2 | 176 | 189 |
팁: 위의 표에 있는 모든 사양은 대략적인 데이터이며, 자세한 사양은
판매자에게 문의하십시오.
2. ADSS 더블 자켓
| 섬유 수 | 구조 | 튜브당 섬유 수 |
루즈 튜브 직경 (MM) |
FRP/패드 직경(mm) | 외부 자켓 두께(mm) | 참조 외부 직경 (mm) |
참조 무게 (kg/km) |
|
| PE 자켓 | AT 자켓 | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7±0.1 | 16.5 | 212 | 228 |
팁: 위의 표에 있는 모든 사양은 대략적인 데이터이며, 자세한 사양은
판매자에게 문의하십시오.
|
광섬유 유형 |
감쇠 (+20℃) |
대역폭 |
광 케이블 차단 파장 |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
세부 사진

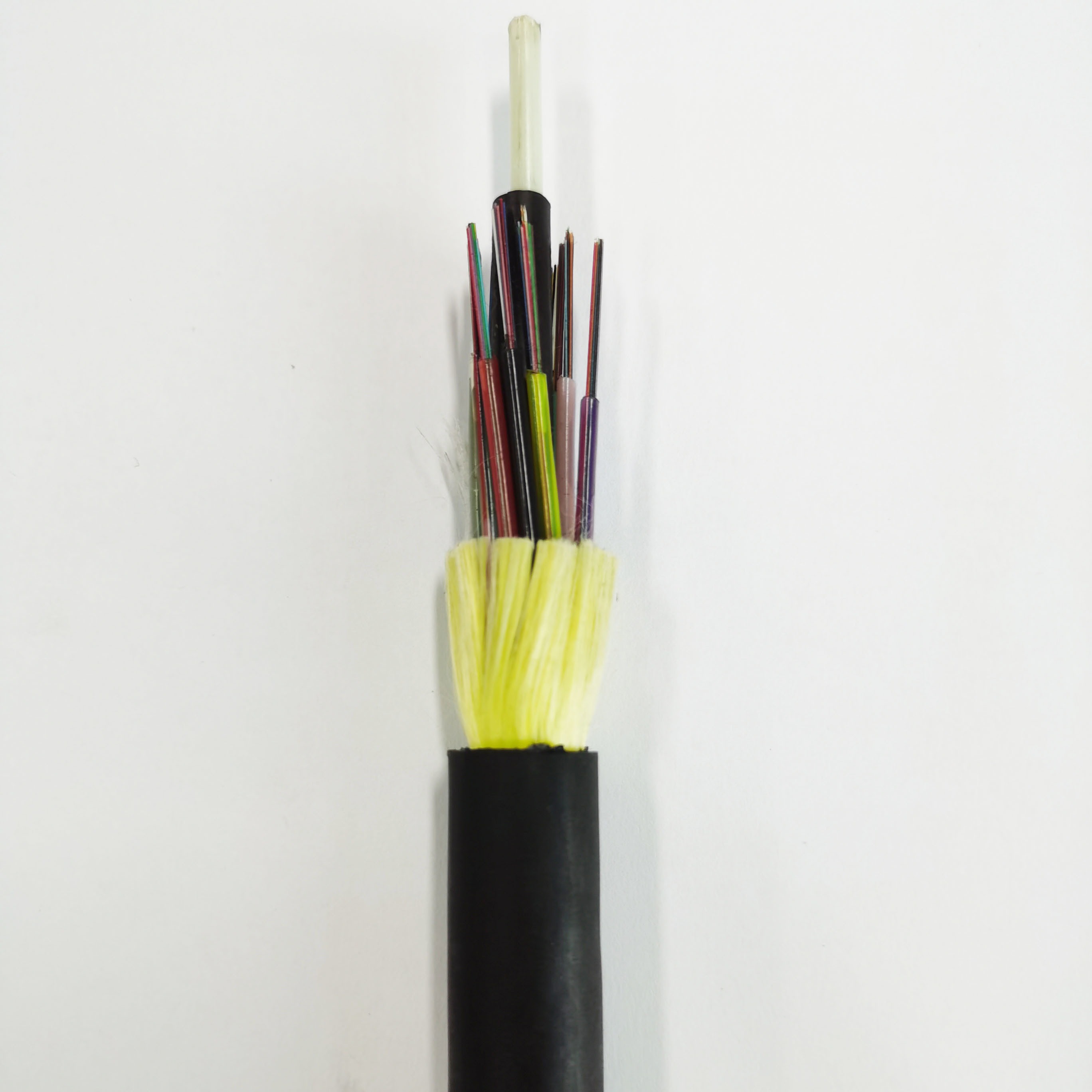

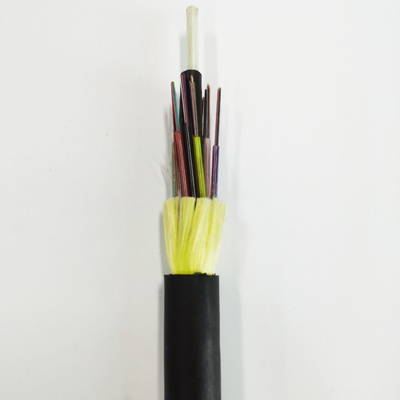

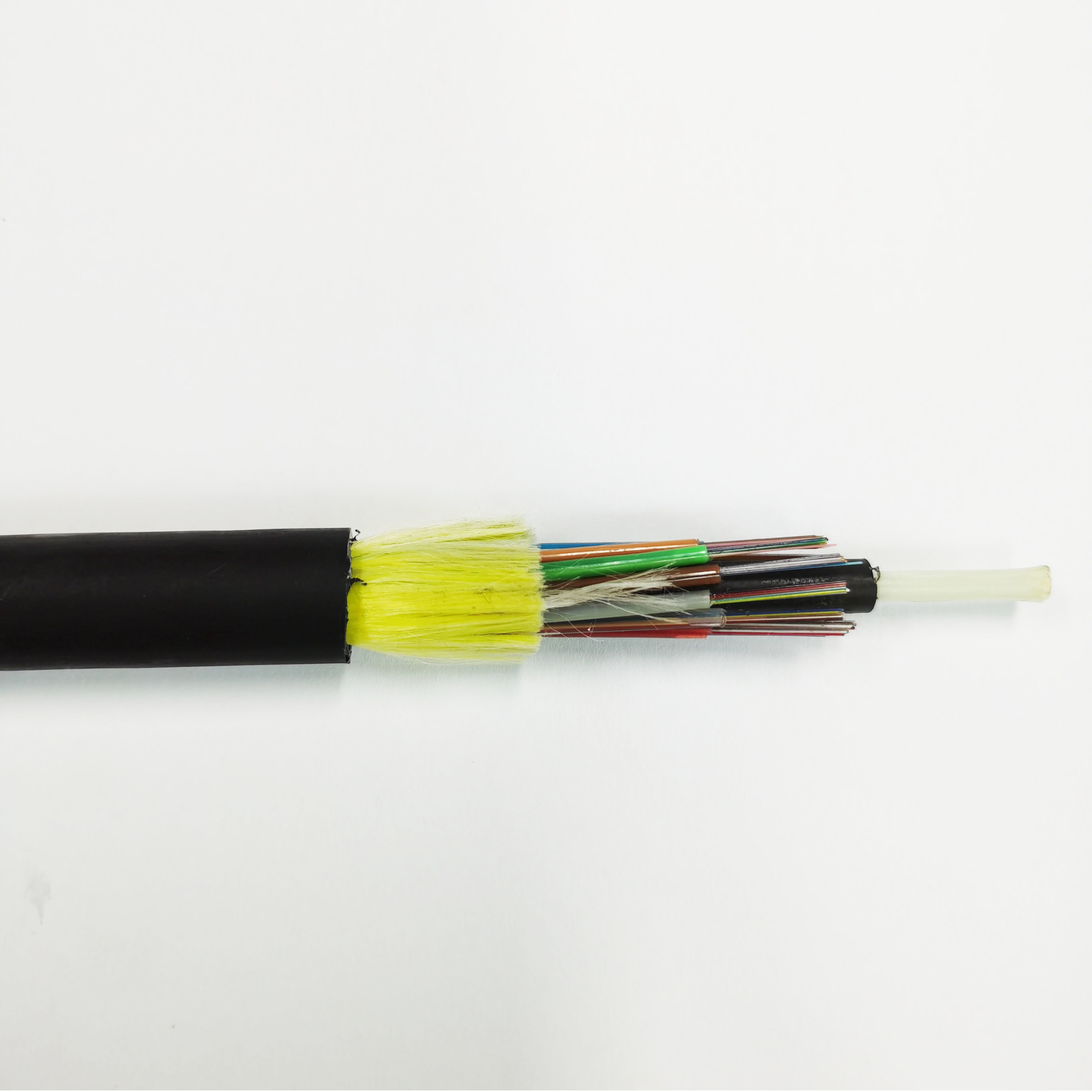

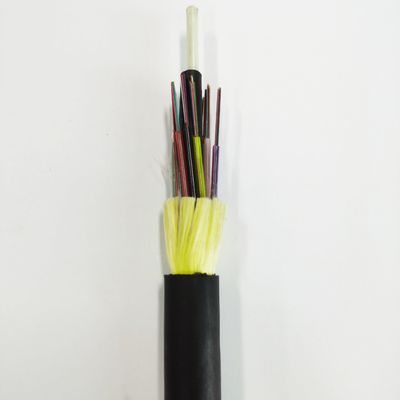

싱글 자켓 ADSS 광섬유 케이블
더블 자켓 ADSS 광섬유 케이블
포장:
FAQ
제조업체입니까, 아니면 무역 회사입니까?
저희는 광섬유 케이블, 드롭 케이블, 패치 코드 및 관련 제품 분야에서 10년 이상의 경험을 가진 전문 제조업체입니다. 저희 공장은 광저우에 있으며, 방문을 환영합니다.제품 품질을 어떻게 보장합니까?
품질이 최우선입니다. 각 섬유는 출하 전에 엄격한 테스트와 최종 검사를 거칩니다. 가격을 확인한 후 품질 검증을 위해 무료 샘플을 제공할 수 있습니다.
소량 주문을 할 수 있습니까?
예. 특히 새로운 프로젝트의 경우 소량 및 시험 주문을 지원합니다.
리드 타임은 어떻게 됩니까?
일반적으로 주문 수량에 따라 3~7일(영업일 기준)입니다. 결제 후 빠른 배송을 보장합니다.
OEM 서비스를 제공합니까?
예. 귀하의 로고를 추가하고 귀하의 요구 사항에 따라 제품을 맞춤 설정할 수 있습니다.
귀하의 재료는 인증되었습니까?
예. ISO9001 및 RoHS 인증을 받은 공급업체에서 공급하여 안정적인 품질을 보장합니다.
