12 코어 외관 단일 모드 SM 9/125 G652D ADSS 광섬유 케이블
ADSS 케이블이란 무엇인가요?
ADSS (All-Dielectric Self-Supporting) cable is a fully non-metallic fiber optic cable where the tensile strength is provided by integrated elements like aramid yarns or stranded glass reinforced plastic rods within the cable’s circular design섬유는 일반적으로 케이블 구조로 보호 된 폴리머 튜브에 배치됩니다. ADSS 케이블은 라이브 라인 설치를 포함하여 유통 및 전송 라인 모두에 적합합니다.별도의 지지 가이드가 필요 없이, 설치가 단순화되고 비용 효율성이 높습니다.
ADSS의 장점
ADSS 케이블은 가볍고 지름이 작아서 타워와 기둥에 대한 부하를 줄입니다.야외에 설치할 수 있는 최적의이 케이블은 광범위한 전송 범위를 지원하며 설치된 후 최대 30 년 동안 지속될 수 있습니다.
신청서
전력공사, 통신사업자, 철도, 민간 네트워크
유통선과 송전선에 설치할 수 있다.
전기 선도자 근처에 설치할 수 있습니다.
최소한의 서비스 중단이 필요한 미완성 설비에 이상적입니다.
신속하고 저렴한 배포를 우선시하는 통신 네트워크에 적합합니다.
FTTH (Fiber to the Home) 와 같은 FTTX 솔루션에 적합합니다.
표준
ADSS 케이블은 IEEE P 1222 및 IEC 60794-1 표준을 충족합니다.
구조 및 기술 사양
1.ADSS 단복
| 섬유수 | 구조 | 튜브당 섬유 |
손실 튜브 지름 (MM) |
FRP/pad 지름 (mm) | 외복의 두께 ((mm) | 외관 직경 (mm) |
참고: 무게 (kg/km) |
|
| PE 재킷 | AT 재킷 | |||||||
| 4 | 1+5 | 4 | 1.95 | 20.0/2.0 | 1.7±0.1 | 9.8 | 80 | 90 |
| 6 | 1+5 | 6 | 1.95 | 20.0/2.0 | 10.7±0.1 | 9.8 | 80 | 90 |
| 8 | 1+5 | 4 | 1.95 | 20.0/2.0 | 10.7±0.1 | 9.8 | 80 | 90 |
| 12 | 1+5 | 6 | 1.95 | 20.0/2.0 | 10.7±0.1 | 9.8 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 20.0/2.0 | 10.7±0.1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 20.0/2.0 | 10.7±0.1 | 10.0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 20.0/2.0 | 10.7±0.1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 20.0/3.4 | 10.7±0.1 | 12.0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 30.0/7.2 | 10.7±0.1 | 15.2 | 176 | 189 |
팁: 아래 표의 모든 사양은 대략적인 데이터입니다. 더 자세한 사양은
판매자에게 연락해 주세요.
2ADSS 복장
| 섬유수 | 구조 | 튜브당 섬유 |
손실 튜브 지름 (MM) |
FRP/pad 지름 (mm) | 외복의 두께 ((mm) | 외관 직경 (mm) |
참고: 무게 (kg/km) |
|
| PE 재킷 | AT 재킷 | |||||||
| 4 | 1+5 | 4 | 1.9 | 20.0/2.0 | 10.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 20.0/2.0 | 10.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 20.0/2.0 | 10.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 20.0/2.0 | 10.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 20.0/2.0 | 10.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 20.0/2.0 | 10.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 20.0/2.0 | 10.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 20.0/3.4 | 10.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 30.0/7.2 | 10.7±0.1 | 16.5 | 212 | 228 |
팁: 아래 표의 모든 사양은 대략적인 데이터입니다. 더 자세한 사양은
판매자에게 연락해 주세요.
|
섬유 종류 |
약화 (+20°C) |
대역폭 |
광 케이블 차단 파장 |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤ 1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125μm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125μm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
자세한 사진 쇼

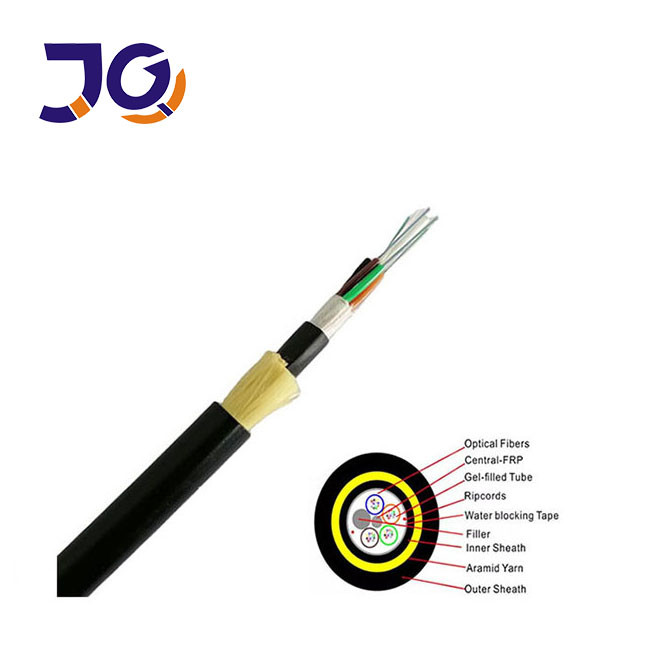

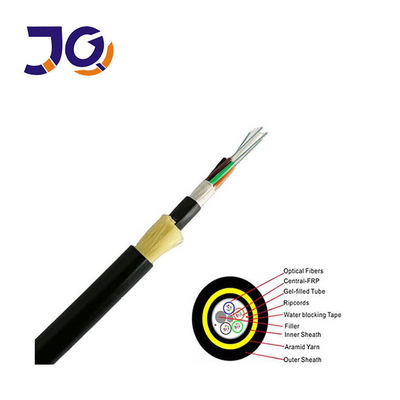

단일 자켓 ADSS 섬유 케이블

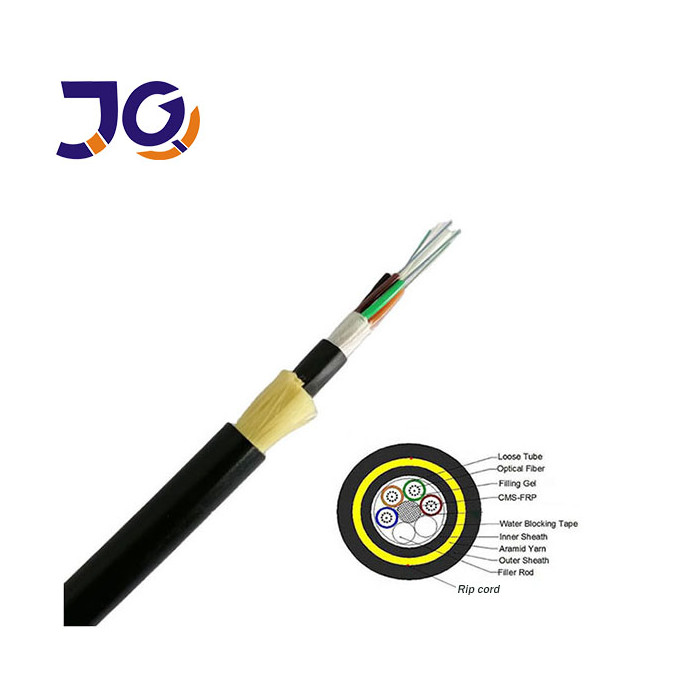

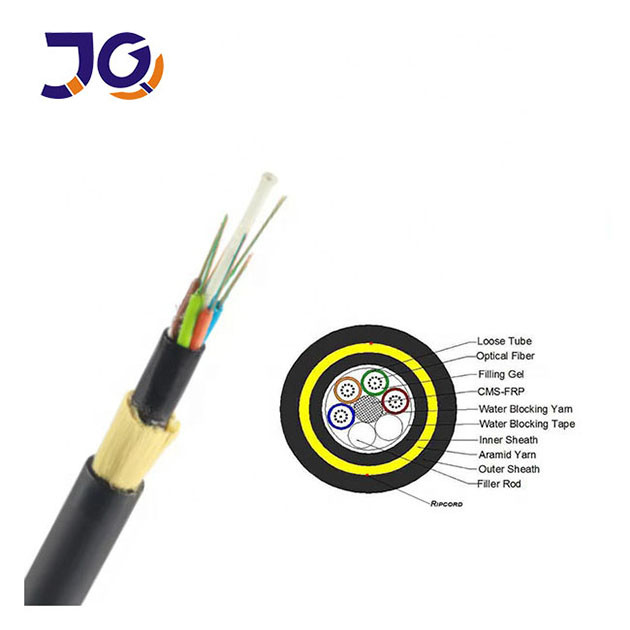

듀얼 자켓 ADSS 광섬유 케이블
포장:
FAQ
1당신은 무역 회사 또는 제조업자입니까?
우리는 10 년의 경험을 가진 제조업체이며 광섬유 케이블, 드롭 케이블 및 패치 케이블의 연구, 개발 및 생산에 전문입니다.우리 공장은 광저우에 위치하고 있습니다!
2제품 품질은 어때요?
모든 섬유는 배송 전에 품질을 보장하기 위해 테스트됩니다. 가격 확인 후, 당신은 직접 확인하기 위해 무료 샘플을 요청할 수 있습니다.
3작은 주문을 받아요?
네, 작은 주문은 받아들입니다. 우리는 모든 사업이 작게 시작하기 때문에 새로운 프로젝트를 지원합니다.
4배송시간은 얼마인가요?
배송은 보통 주문 크기에 따라 3~7 일 정도 걸립니다. 지불을 받은 후 즉시 배송을 할 것입니다.
5OEM 서비스를 제공하십니까?
OEM은 환영합니다. 우리는 제품에 로고를 인쇄하고 아이디어를 기반으로 사용자 정의 할 수 있습니다.
