| Minimum Order Quantity : | 5 km | Packaging Details : | wooden drum |
|---|---|---|---|
| Delivery Time : | 5-8 work days | Payment Terms : | L/C, T/T, Western Union |
| Supply Ability : | 300km per days |
| Place of Origin: | Guangzhou,China | 브랜드 이름: | JQ/OEM/Customize |
|---|---|---|---|
| 인증: | ISO9001 ROHS CE-EMC FCC SDOC | Model Number: | GYTC8A |
|
상세 정보 |
|||
| Fiber type: | G652D/G657A1 | Fiber count: | 2-144 Cores |
|---|---|---|---|
| Length: | 2 km or Customized | Model Number: | GYTC8S/GYFTC8S/GYXTC8A |
| Color: | Black | Messenger wire: | 1.0*7 steel stranded wire |
| Structure: | Figure 8 cable | Type: | APL Tape |
| Operating temperature: | -40 ~ +60 C | Application: | Outdoor aerial application |
| Product name: | Figure 8 Self Support Fiber Optical Cable | Loose Tube Material: | PBT |
| Cable Type: | Figure 8 | Oem: | Available |
| Operating Temperature: | -40°C to 85°C | Armoured: | Steel tape |
| Out Sheath: | HDPE | Cable Drum: | 2/3/4KM |
| Test Standards: | IEC60794-1 | Outer Sheath: | PE/LSZH |
| Multi Mode: | OM1 / OM2 / OM3 - 150 / OM3 - 300 | Sheath: | PE |
| Water Blcoking System: | filling compound / water blocking tape | Applications: | Outdoor Aerial HTTX |
| Jacket Thickness: | 1.8 ±0.20mm | Port: | Shenzhen |
제품 설명

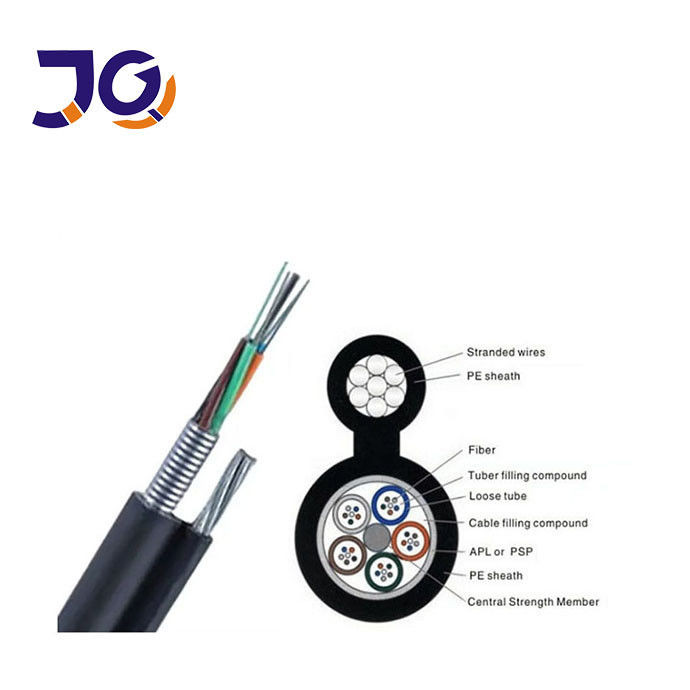

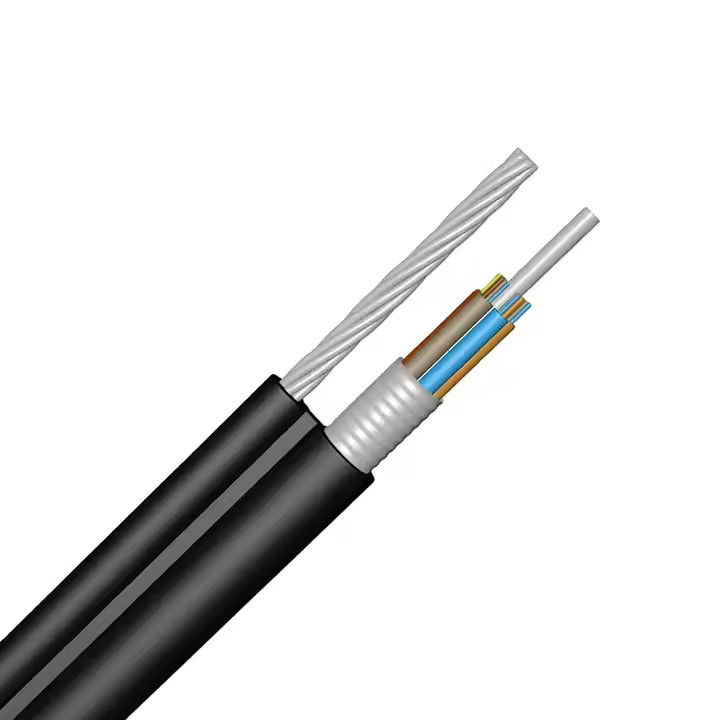

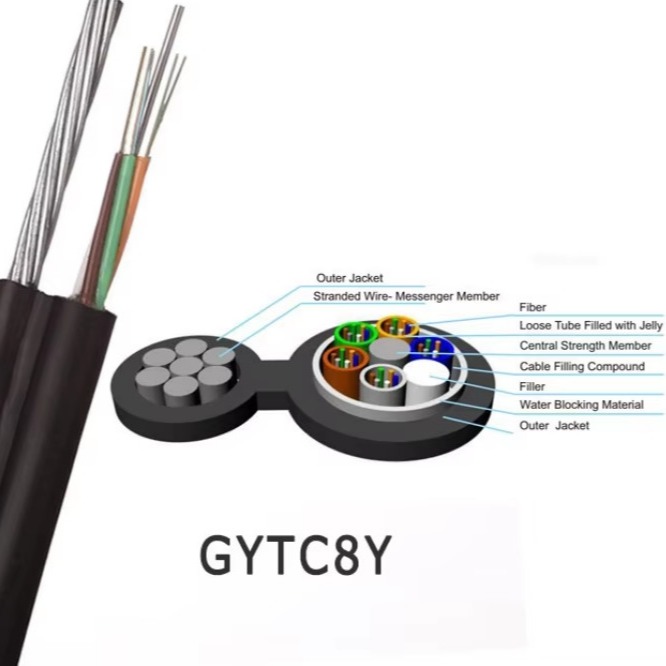

Figure 8 광섬유 케이블
(모델: GYFTC8S, GYTC8S, GYXTC8S, GYXTC8Y)는 공중 적용을 위해 설계된 자가 지지형 옥외 케이블입니다. 이 케이블은 뛰어난 습기 및 압착 저항성을 특징으로 하여 열악한 환경에 이상적입니다. 강도 부재는 연선 금속 와이어로 구성되며, 케이블의 독특한 Figure 8 모양은 폴리에틸렌(PE) 피복으로 지지되어 옥외 환경에서 내구성과 신뢰성을 보장합니다.
특징
연선 와이어 보강: 자가 지지를 지원하기 위해 높은 인장 강도를 제공하여 추가 하드웨어의 필요성을 줄이고 설치 비용을 절감합니다.
강력한 환경 성능: 기계적 스트레스와 극한의 온도 변화를 견딜 수 있도록 설계되었습니다.
내구성이 뛰어난 루즈 튜브: 장기적인 구조적 안정성을 보장하기 위해 가수분해 방지 재료로 제작되었습니다.
향상된 섬유 보호: 튜브 내부에 특별히 배합된 젤 충전재는 환경 요인으로부터 중요한 보호 기능을 제공합니다.
포괄적인 방수 설계:
강철 와이어 또는 FRP로 제작된 중앙 강도 부재
내부 보호를 위한 완전 충전 루즈 튜브
100% 젤 충전 코어 구조
PSP(플라스틱 코팅 강철 테이프) 레이어는 습기 저항성을 향상시킵니다.
광학적 특성
| 항목 | 단위 | 사양 | |
| G652D | |||
| 모드 필드 직경 | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| 클래딩 직경 | um | 124.8±0.7 | |
| 클래딩 비원형도 | % | ≤0.7 | |
| 코어-클래딩 동심도 오차 | um | ≤0.5 | |
| 코팅 직경 | um | 245±5 | |
| 코팅 비원형도 | % | ≤6.0 | |
| 클래딩-코팅 동심도 오차 | um | ≤12 | |
| 케이블 차단 파장 | nm | acc≤1260 | |
| 감쇠(최대) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
기술적 매개변수
| 섬유 모델 | G.652D | ||
| 설계(강도 부재 + 튜브 & 필러) | 1+5 | ||
| 중앙 강도 부재 | 재료 | 강철 와이어 | |
| 직경(+0.05)mm | 1.5 | ||
| 루즈 튜브 | 재료 | PBT | |
| 직경(+0.06)mm | 2.0 | ||
| 두께(+0.03)mm | 0.32 | ||
| 최대 코어 수/튜브 | 12 | ||
| 필러 로프 | 재료 | PE | |
| 색상 | 흰색 | ||
| 직경(+0.06)mm | 2.1 | ||
| 스트랜드 강도 부재 | 재료 | 연선 강철 와이어 | |
| 유형 | φ1.0mm x7 | ||
| 갑옷 층 | 재료 | 강철 테이프 | |
| 외부 피복① | 재료 | PE | |
| 두께(+0.03)mm | 1. | ||
| 외부 피복① | 재료 | MDPE | |
| 두께(40.03)mm | 1.8 | ||
| 케이블 직경(土0.2)mm | 9.0*16.0(공칭) | ||
| 케이블 무게(+10)kg/km | 160(공칭) | ||
| 인장 /N (단기) | 5000 | ||
| 인장 /N (장기) | 1500 | ||
| 압착/N (단기) | 1000 | ||
| 압착 /N (단기) | 300 | ||
| 감쇠 | 1310nm | 0.35dB/KM | |
| 1550nm | 0.22dB/KM | ||
| 최소 굽힘 반경 | 장력 없음 | 10.0*케이블φ | |
| 최대 장력 하에서 | 20.0x케이블φ | ||
사진 보기
포장
• 표준 케이블 나무 드럼
• 표준 릴 길이: 2/3km/릴, 다른 길이도 가능합니다.
FAQ – Jiqian 광섬유 케이블
제조업체입니까, 아니면 무역 회사입니까?
예, 저희는 광섬유 케이블 생산 분야에서 10년 이상의 경험을 가진 직접 제조업체입니다.
소량 주문을 받으십니까?
물론입니다. 저희는 소량 주문을 환영하며, 장기적인 파트너십은 종종 작은 시작에서 시작된다는 것을 이해하고 새로운 고객 프로젝트를 지원합니다.
제품 보증은 무엇입니까?
저희는 모든 광섬유 케이블에 대해 25년 보증을 제공합니다.
얼마나 빨리 배송할 수 있습니까?
표준 리드 타임은 주문량 및 사양에 따라 3~5일입니다.
연간 생산 능력은 얼마입니까?
실내/실외 광섬유 케이블: 연간 6,000,000 KM
FTTH/FTTX/FTTA 케이블: 연간 6,000,000 KM
패치 코드 및 피그테일: 연간 12,400,000개
맞춤형 제품 및 브랜딩을 제공합니까?
예, 저희는 완전한 OEM 및 ODM 서비스를 제공합니다. 귀하의 사양 또는 도면을 공유해 주시면 나머지는 저희가 처리하겠습니다.
