담당자 : JQ CABLE
전화 번호 : +8618122383351
왓츠앱 : +8618122383351
| 최소 주문 수량 : | 5 킬로미터 | 포장 세부 사항 : | 나무로 된 드럼 |
|---|---|---|---|
| 배달 시간 : | 5~8일 | 지불 조건 : | L/C, T/T, 웨스턴 유니온 |
| 공급 능력 : | 일 당 300 킬로미터 |
| 원래 장소: | 광저우, 중국 | 브랜드 이름: | JQ/OEM |
|---|---|---|---|
| 인증: | ISO9001 ROHS CE-EMC FCC SDOC | 모델 번호: | GYTC8A |
|
상세 정보 |
|||
| 섬유 종류: | G652D/G657A1 | 섬유 번수: | 2-144 핵심 |
|---|---|---|---|
| 길이: | 2 킬로미터 또는 주문 제작됩니다 | 모델 번호: | GYTC8S/GYFTC8S/GYXTC8A |
| 색상: | 블랙 | 조가선: | 1.0*7 강철 전선 가닥 |
| 구조: | 형태 8 케이블 | 종류: | APL 테이프 |
| 작동 온도: | -40 ~ +60 Ｃ | 적용: | 옥외안테나 적용 |
| 제품 이름: | 8 본인 지원 파이버 광 케이블을 그림으로 나타냅니다 | 섬유 등급: | 에이 |
| 무장합니다: | 알루미늄테이프 | 모델 Numer: | GYTC8S |
| 공장: | 그래요 | 굽기 반지름: | 20d-30d |
| 깃털: | 힘 | 재킷: | PE |
| 외피: | pe / lszh / ofnp | 외부 쉬스 재료: | LSZH PE HDPE |
| 표준: | ROHS, UL, ETL, IEC | 서비스: | OEM&ODM |
| 충전기: | 튜브 충전 화합물 (젤) | 향기로운: | 강철 줄자 |
| 자립: | 연선 | 강도 부재: | 아라미드 얀 |
| 강조하다: | 스틸 메신저 장갑 광섬유 케이블,GYFTC8S 장갑 광섬유 케이블,자부족 장갑 광섬유 케이블 |
||
제품 설명
자부장 FRP 강도 장갑 GYFTC8S 그림 8 광섬유 케이블

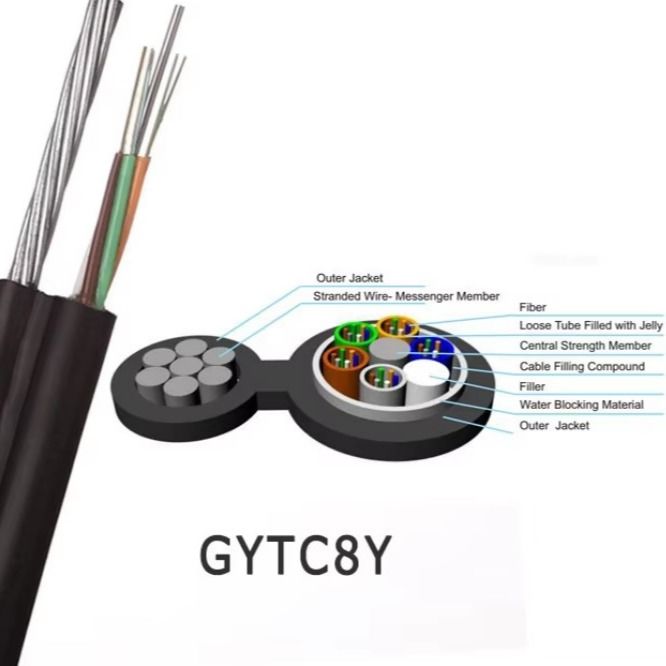

그림 8 섬유 케이블의 설명
그림 8 광섬유 케이블은 GYFTC8S, GYTC8S, GYXTC8S, GYXTC8Y와 같은 모델을 포함하여 항공 설비에서 널리 사용되는 자부지 외부 케이블입니다.습기와 외부 압력에 강한 저항을 제공합니다.케이블의 금속 강도 구성 요소는 철선으로 구성되어 있으며, 지원 부분은 폴리 에틸렌 (PE) 자켓에 포착되어 특징적인 8자 모양을 형성합니다.
특징
스트랜드 와이어 디자인은 뛰어난 튼튼성을 제공하여 자부장 설치를 지원하고 배치 비용을 낮추고 있습니다.
기계적 스트레스와 온도 변동에 강한 내구성을 나타냅니다.
고강도 용체 튜브를 사용 하 여 수분 분해에 저항 하 고 장기 신뢰성.
튜브 안의 특수 젤은 광섬유를 매우 보호합니다.
물 차단 성능을 보장하기 위해 여러 가지 설계 전략이 적용됩니다.
철선 또는 FRP로 만든 중앙 강도 구성 요소
용이한 튜브 내부에 있는 물에 내성이 있는 채식 화합물
케이블 전체에 전체 코어 충전
수분 저항성을 높이기 위해 PSP 층을 추가합니다.
광학적 특성
| 부문 | 단위 | 사양 | |
| G652D | |||
| 모드 필드 지름 | 1310nm | 음 | 9.2±0.4 |
| 1550nm | 음 | 10.4±0.5 | |
| 클레이딩 지름 | 음 | 124.8±0.7 | |
| 부피가 원형이 아닌 부피 | % | ≤0.7 | |
| 코어 클레이딩 중심성 오류 | 음 | ≤0.5 | |
| 코팅 직경 | 음 | 245±5 | |
| 코팅 비순환성 | % | ≤6.0 | |
| 클레이딩-코팅 중심성 오류 | 음 | ≤12 | |
| 케이블 절단 파장 | nm | acc≤1260 | |
| 약화 (최대) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
기술 매개 변수
| 섬유 모델 | G.652D | ||
| 디자인 (강도 멤버 + 튜브 & 필러) | 1+5 | ||
| 중앙 강원도원 | 소재 | 철선 | |
| 직경 ((+0.05) mm | 1.5 | ||
| 로즈튜브 | 소재 | PBT | |
| 직경 ((+0.06) mm | 2.0 | ||
| 두께 ((+0.03) mm | 0.32 | ||
| 맥스.코어노./튜브 | 12 | ||
| 필러 로프 | 소재 | PE | |
| 색상 | 흰색 | ||
| 직경 ((+0.06) mm | 2.1 | ||
| 스트랜드 강도 멤버 | 소재 | 철선 | |
| 종류 | φ1.0mm x7 | ||
| 장갑층 | 소재 | 강철 테이프 | |
| 외장1 | 소재 | PE | |
| 두께 ((+0.03) mm | 1. | ||
| 외장1 | 소재 | MDPE | |
| 두께 (40.03) mm | 1.8 | ||
| 케이블 직경 (土0.2) mm | 9.0*16.0 (명) | ||
| 케이블 무게 ((+10)kg/km | 160 (상수) | ||
| 튼튼성 /N (단기) | 5000 | ||
| 튼튼성 /N (장기) | 1500 | ||
| 분쇄/N (단기) | 1000 | ||
| 크러시 /N (단기) | 300 | ||
| 약화 | 1310nm | 0.35dB/KM | |
| 1550nm | 0.22dB/KM | ||
| 굽기 반지름 | 긴장 없이 | 10.0*케이블φ | |
| 극심 한 긴장 상태 에서 | 20.0x케이블φ | ||

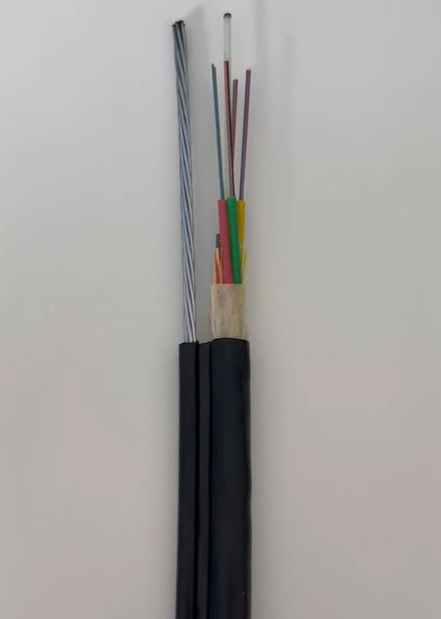

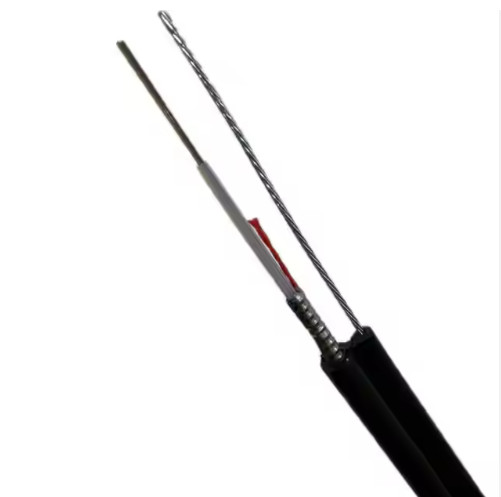

사진 쇼
포장
• 표준 케이블 나무 드럼
• 표준 릴 길: 2/3km/reel, 다른 길도 사용할 수 있습니다
FAQ
1직접 제조업자인가요?
예, 우리는 10 년 이상의 산업 경험을 가진 진정한 제조업체입니다.
2소량 주문을 지원하시나요?
물론이고, 작은 주문을 환영합니다. 특히 새로운 프로젝트의 경우.
3제품 보증 기간은 얼마인가요?
우리는 광섬유 케이블에 대해 25년의 보증금을 제공합니다.
4일반적인 납품시간은 얼마죠?
일반적으로 주문은 3~5일 이내에 처리되고 배송됩니다.
5연간 생산량은 얼마인가요?
야외/실내 광섬유 케이블: 6,000연간 1000km
FTTH/FTTX/FTTA 케이블: 6,000연간 1000km
패치 코드 및 피그테일: 12,400연간 1000개
6맞춤형 제품과 브랜딩을 제공하십니까?
예, 우리는 OEM 및 ODM 서비스를 제공합니다. 단지 우리에게 당신의 디자인 또는 요구 사항을 보내, 우리는 나머지를 돌볼 것입니다.
