그림 8 알루미늄 테이프 / 스틸 테이프로 장갑 설계 및 열악한 날씨에 대한 자부족

1 킬로미터
MOQ
그림 8 알루미늄 테이프 / 스틸 테이프로 장갑 설계 및 열악한 날씨에 대한 자부족
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
섬유 직경: 9/125μm
굽기 반지름: 20D
재킷: UV PE
클래딩 직경: 125.0±0.1
물 차단 시스템: 충전용 콤파운드
케이블 사용: 야외
외부 지름: 7.0mm-9.0mm
자립: 연선 철강선/강선
강도 부재: 아라미드 얀
강조하다:

9.0mm 그림 8 광섬유 케이블

,

자부장 광섬유 케이블
기본 정보
원래 장소: 광저우 중국
브랜드 이름: JQ
인증: ISO9001
모델 번호: GYTC8Y/GYTC8A
결제 및 배송 조건
제품 설명

4코어 6코어 12코어 그림 8제철선과 광섬유 케이블 미니 그림 8케이블 Gyxtc8y Gyxtc8a

제품 설명

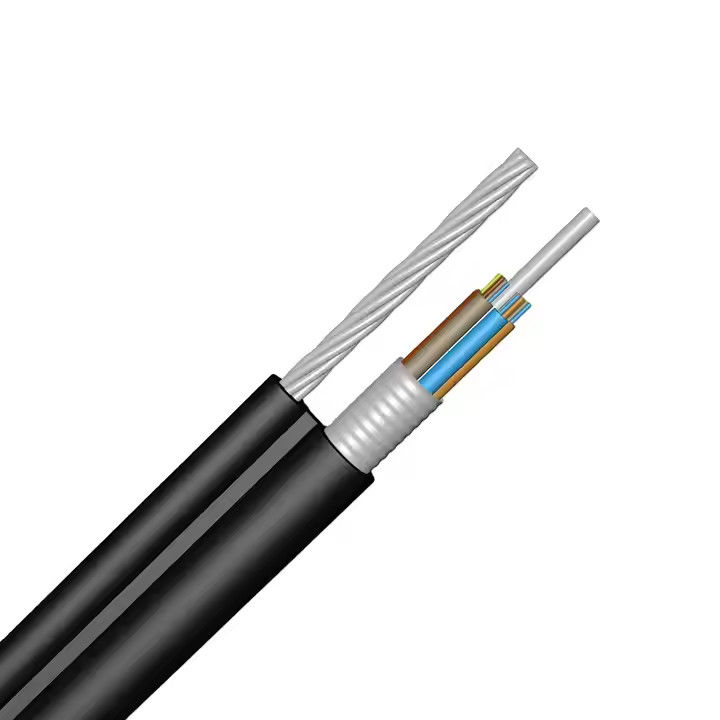

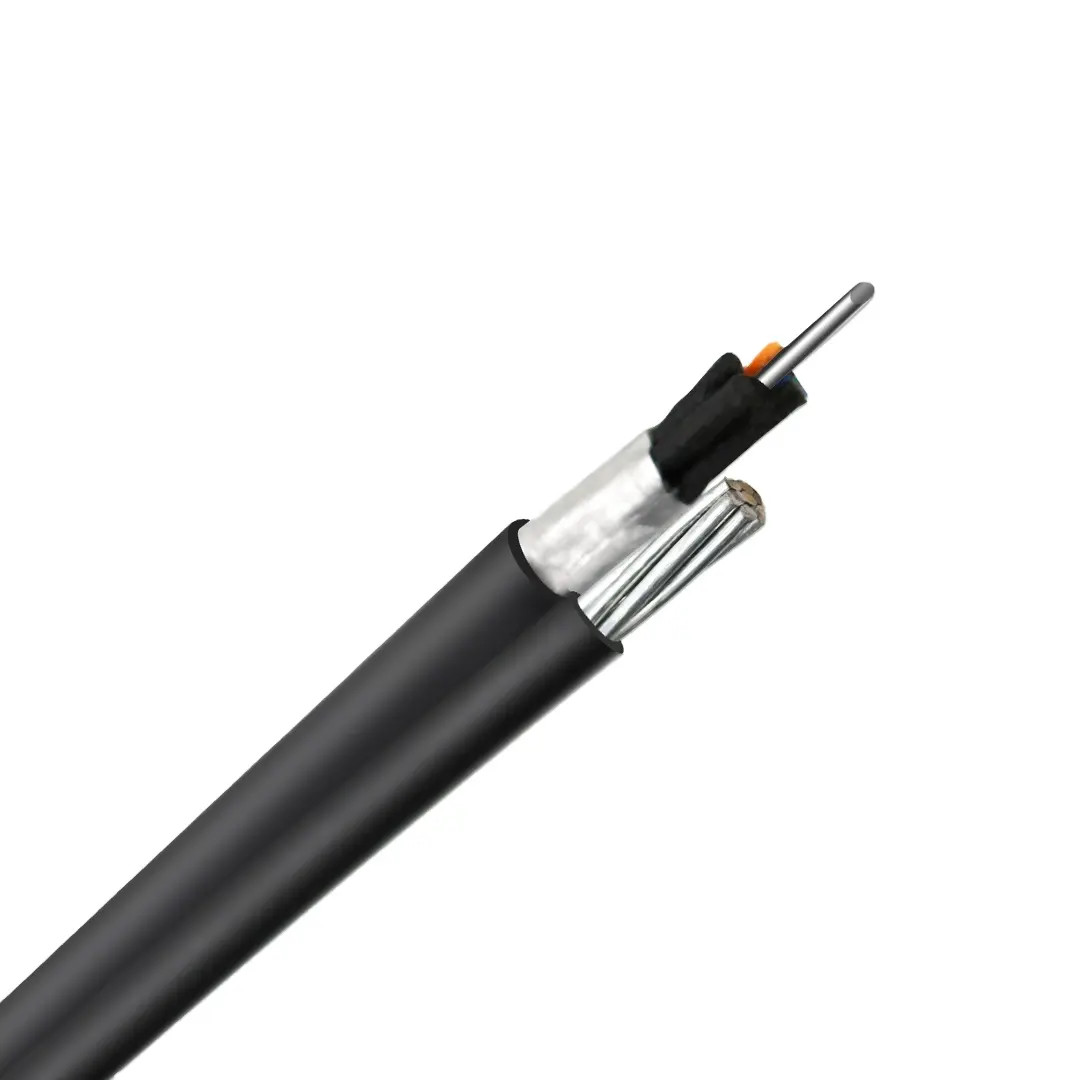

그림 8 광섬유 케이블
  • 자급자족그림 8 광섬유 케이블은 추가 하드웨어 또는 구조의 필요성을 제거하는 자부족으로 설계되었습니다.
  • 밧줄이 있는 철선:케이블은 철선으로 강화되어 높은 강도와 항공 설치를 지원합니다.
  • UV PE 재킷:케이블은 UV PE 소재로 장착되어 있으며, 열악한 날씨와 UV 방사선으로부터 우수한 보호를 제공합니다.
  • 알루미늄 테이프/철강 테이프 장갑:케이블은 알루미늄 테이프 또는 강철 테이프로 장갑되어 설치류, 습기 및 기타 외부 요인에 대한 추가 보호를 제공합니다.
그림 8 알루미늄 테이프 / 스틸 테이프로 장갑 설계 및 열악한 날씨에 대한 자부족 0
그림 8 알루미늄 테이프 / 스틸 테이프로 장갑 설계 및 열악한 날씨에 대한 자부족 1
그림 8 알루미늄 테이프 / 스틸 테이프로 장갑 설계 및 열악한 날씨에 대한 자부족 2

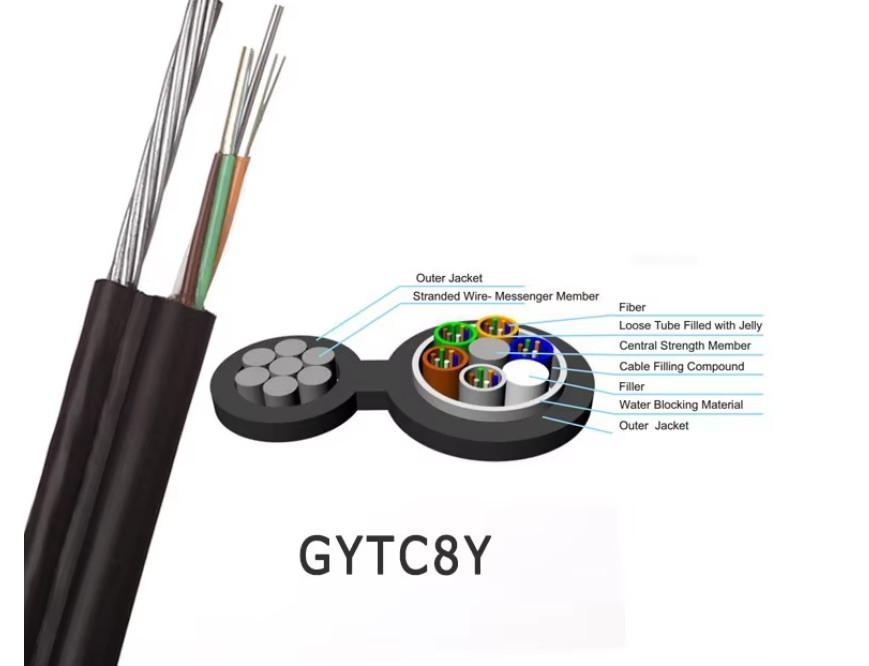

케이블 구조와 매개 변수
섬유
번호
가연제철 실
지름
풀어
투브
껍질 두께
(명칭*)
연결
차원
케이블 크기
W*H
(상수**)
무게
(약)
mm
mm
mm
mm
mm
kg/km
6
1.6
2.5
1.5
1.5*15
6.8*115
70
12
1.6
3
1.5
1.5*15
7.4*120
77



* nominal sheath thickness는 ±0.2mm의 허용이 있을 수 있습니다.
** nominal 케이블 차원은 ±0.5mm의 허용도를 가질 수 있습니다.



 그림 8 알루미늄 테이프 / 스틸 테이프로 장갑 설계 및 열악한 날씨에 대한 자부족 3



광섬유의 성능
케이블 광섬유의 성능 (ITU-T Rec. G.652D)

케이블 종류
섬유수
막스. 파이프 안의 섬유
케이블 무게 kg/km
케이블 직경 ((mm)
긴장 강도 장기/단기 N
분쇄 저항 단기/장기 N/100MM
GYXTC8S 2~8
2~8
8
117
8.1*16.9
2000/6000
300/1000
GYXTC8S 10~12
10~12
12
121
8.3*170
2000/6000
300/1000
S/N
항목
시험 방법
승인 조건
1
팽창 강도 IEC 794-1-E1
_부하: 5.0KN _부하 아래 케이블 길이는: 50m
- 충전 시간: 1분
- 손실 변화 £ 0.1 dB @ 1550 nm
- 섬유가 끊이지 않고 껍질도 손상되지 않았어
2
분쇄 테스트
IEC 794-1-E3
- 부하: 1.0KN/100mm
- 로딩 시간 ≥1분
- 손실 변화 £ 0.1 dB @ 1550 nm
- 섬유가 끊이지 않고 껍질도 손상되지 않았어
3
충격 저항
IEC 794-1-E4
- 영향점: 3
-점당 시간: 1
- 충격 에너지: 4.5Nm
- 망치 머리의 반지름: 12.5mm
- 손실 변화 £ 0.1 dB @ 1550 nm
- 섬유가 끊이지 않고 껍질도 손상되지 않았어
4
반복적 인 구부름
IEC 794-1-E6
- 굽는 반지름: 20 x 케이블
- 부하 150N
- 굽는 속도: 3초/주기
- 사이클 번호: 30
- 손실 변화 £ 0.1 dB @ 1550 nm
- 섬유가 끊이지 않고 껍질도 손상되지 않았어
5
톱션
IEC 794-1-E7
- 길이: 1m
- 부하 150N
- 회전 각: ±90°
- 회전 속도: 1 분 / 사이클
- 사이클 번호: 10
- 손실 변화 £ 0.1 dB @ 1550 nm
- 섬유가 끊이지 않고 껍질도 손상되지 않았어
6
물 침투 테스트
IEC 794-1-F5B
- 물 높이: 1m
- 샘플 길이는: 3m
- 시험 시간: 24시간
- 케이블 반대쪽 끝에서 물이 누출되지 않아야 합니다.
7
온도 사이클 테스트
IEC 794-1-F1
- 온도 단계:
+20oC→-40oC→+70oC →+20oC
- 각 단계의 시간: 12 시간
- 사이클 수: 2
- 손실 변화 £ 0.05 dB/km@1550 nm
- 섬유가 끊이지 않고 껍질도 손상되지 않았어
8
화합물 흐름
IEC 794-1-E14
- 샘플 길이는 30cm
- 온도: 70°C ± 2°C
- 시간: 24시간
- 복합 흐름이 없습니다.
모델 번호
GYTC8Y
구조
단위
매개 변수
섬유수
섬유
4~30
32~60
62~72
74~84
86~96
원소
--
5
6
7
8
용체 튜브 직경
mm
1.75
2.05
2.05
2.1
2.1
튜브 당 코어 (최다)
--
6
12
12
중앙 강도 구성 요소/PE 껍질 (필요한 경우)
mm
1.4
1.6
2.2
1.8 (2.9)
1.8 (3.5)
케이블 직경 (Nom.)
mm
9.1
9.9
10.5
11.2
11.8
무게 (약.)
kg/km
133
152
175
180
190

기술 매개 변수:

제품 이름
GYTC8A/GYTC8Y
섬유 종류
G652D/ G657A
섬유색
노란색/아쿠아/로즈 빨간색/검은/백색 또는 사용자 정의
적용
통신 네트워크, 공기, 직접 매장, 유관, ect.
MOQ
1000미터
선행 시간
15일 이내에 또는 협상
지불
페이팔 / TT / DP 또는 협상
선박
익스프레스/해상 화물/항공 화물/토지 운송

*표준 길이는1000m,다른 길이는 가능합니다.
* 위의 것은 컨테이너 로딩에 대한 제안입니다, 구체적인 양을 위해 우리의 판매 부서를 문의하십시오.

포장 및 운송:

포장 및 운송

그림 8 알루미늄 테이프 / 스틸 테이프로 장갑 설계 및 열악한 날씨에 대한 자부족 4

그림 8 알루미늄 테이프 / 스틸 테이프로 장갑 설계 및 열악한 날씨에 대한 자부족 5



그림 8 알루미늄 테이프 / 스틸 테이프로 장갑 설계 및 열악한 날씨에 대한 자부족 6
