GYFTC8S 그림 8 장갑 광섬유 케이블 강철 메신저 자부장 FRP
담당자 : JQ CABLE
전화 번호 : +8618122383351
왓츠앱 : +8618122383351
상세 정보 |
|||
섬유 종류: | 싱글모드/멀티모드 | 섬유 번수: | 2-288 핵심 |
---|---|---|---|
길이: | 5km 또는 맞춤형 | 모델 번호: | GYTC8S |
색상: | 검은색 | 조가선: | 1.0*7 강철 전선 가닥 |
구조: | 형태 8 케이블 | 갑옷: | 강철 줄자 |
작동 온도: | -40 ~ +60 C | 적용: | 옥외안테나 적용 |
OEM: | 받아들여질 수 있습니다. | ||
강조하다: | 자립형 광섬유 케이블,광섬유 케이블 48 코어 |
제품 설명
자부장형 광섬유 케이블 (GYTC8S)
제품 설명:

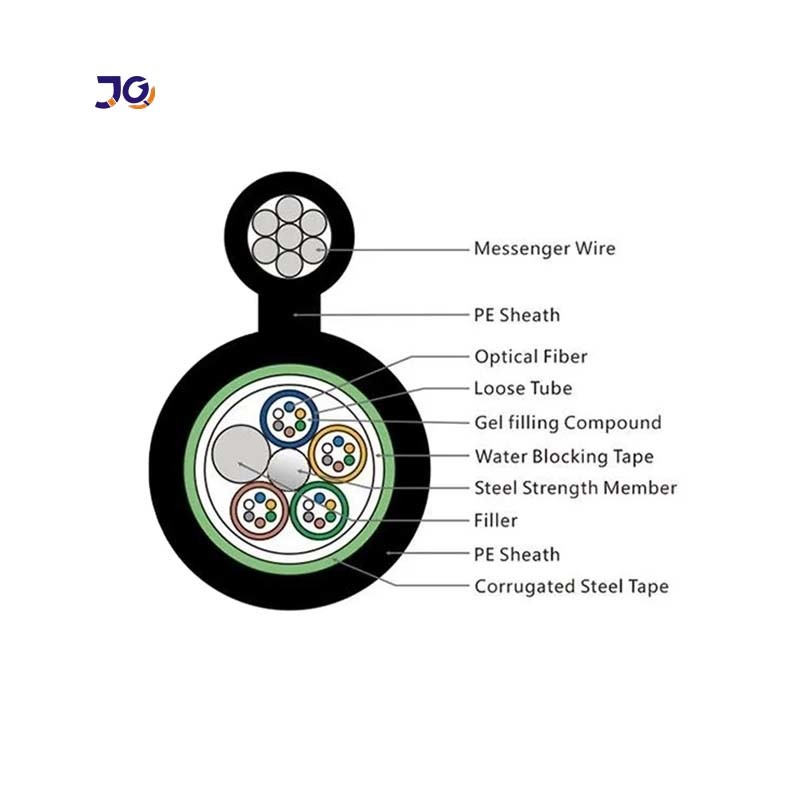

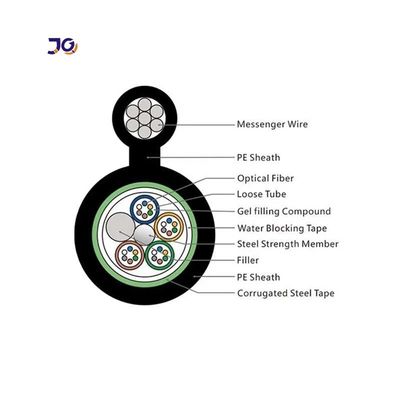

GYTC8S 광케이블의 구조는 고모듈 폴리에스테르 재료로 만든 느슨한 수리에 단일 모드 또는 멀티 모드 광섬유 벨트를 넣는 것입니다.그리고 수갑은 방수 화합물로 채워져 있습니다.케이블 코어의 중심은 금속 강화 코어입니다. 느슨한 수갑 (그리고 채식 로프) 은 중앙 강화 코어 주위를 굽혀 콤팩트 한 원형 케이블 코어를 형성합니다.케이블 코어 에 있는 공백 은 물 을 막는 필러 로 채워진다플라스틱으로 코팅 된 철강 벨트 (PSP) 가 수직으로 포장 된 후, 그것은 8 모양의 폴리에틸렌 껍질로 케이블로 묶인 철강 와이어와 통합됩니다.이 제품은 자부장 상부 설치에 사용됩니다..
특징
1단일 또는 일곱 스테인리스 스틸 또는 전압 된 구리 자체 지원 상공 서스펜션 케이블 구조
2오일 채우기, 다중 뭉치 파이프 느슨한 장갑 구조, 중앙 강화 코어 강화, 철 벨트 장갑.
3. 좋은 환경 및 기계적 특성을 가지고 있습니다. *. 껍질 재료: PE, LSZH 응용:
--- 중앙 강도 구성 요소로 사용되는 철선
--- 느슨한 튜브 채용 화합물
-- 100% 케이블 코어 충전
---PSP 증강 수분 저항성
광학적 특성
부문 | 단위 | 사양 | |
G652D | |||
모드 필드 지름 | 1310nm | 음 | 9.2±0.4 |
1550nm | 음 | 10.4±0.5 | |
클레이딩 지름 | 음 | 124.8±0.7 | |
부피가 원형이 아닌 부피 | % | ≤0.7 | |
코어 클레이딩 중심성 오류 | 음 | ≤0.5 | |
코팅 직경 | 음 | 245±5 | |
코팅 비순환성 | % | ≤6.0 | |
클레이딩-코팅 중심성 오류 | 음 | ≤12 | |
케이블 절단 파장 | nm | acc≤1260 | |
약화 (최대) | 1310nm | dB/km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
기술 매개 변수
섬유 모델 | G.652D | ||
디자인 (강도 멤버 + 튜브 & 필러) | 1+5 | ||
중앙 강원도원 | 소재 | 철선 | |
직경 ((+0.05) mm | 1.5 | ||
로즈튜브 | 소재 | PBT | |
직경 ((+0.06) mm | 2 | ||
두께 ((+0.03) mm | 0.32 | ||
맥스.코어노./튜브 | 12 | ||
필러 로프 | 소재 | HDPE | |
색상 | 흰색 | ||
직경 ((+0.06) mm | 2.1 | ||
스트랜드 강도 멤버 | 소재 | 진열 철강 | |
종류 | φ0.9x3 | ||
장갑층 | 소재 | 강철 테이프 | |
외장1 | 소재 | MDPE | |
두께 ((+0.03) mm | 1. | ||
외장1 | 소재 | MDPE | |
두께 (40.03) mm | 1.8 | ||
케이블 직경 (土0.2) mm | 9.5*17.8 (명) | ||
케이블 무게 ((+10)kg/km | 160 (상수) | ||
최소 설치/N | 1500 | ||
약화 | 1310nm | 0.35dB/KM | |
1550nm | 0.21dB/KM | ||
굽기 반지름 | 긴장 없이 | 10.0*케이블φ | |
극심 한 긴장 상태 에서 | 20.0x케이블φ |

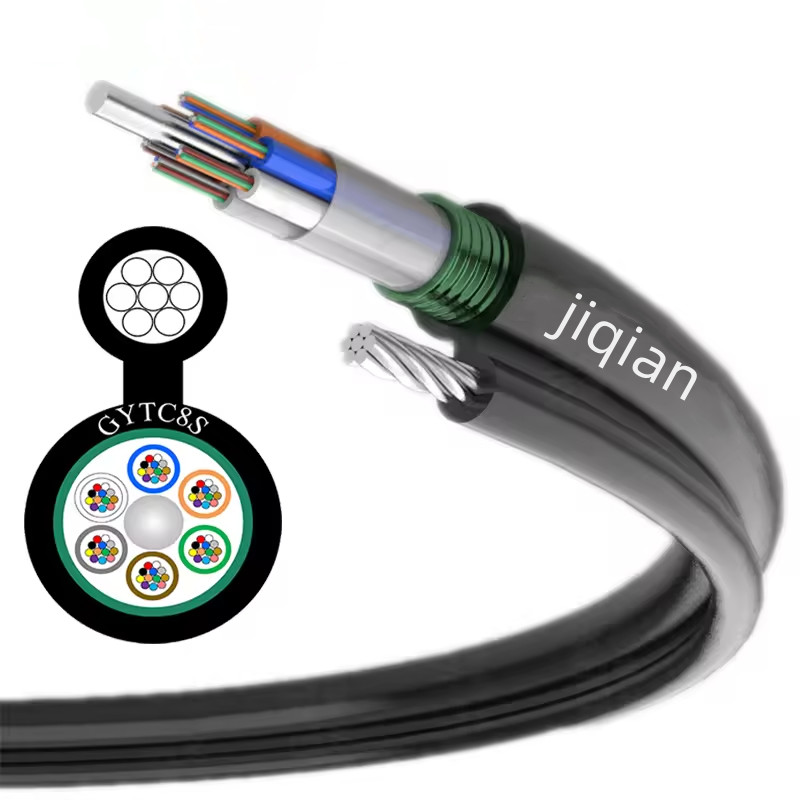

사진 쇼
포장

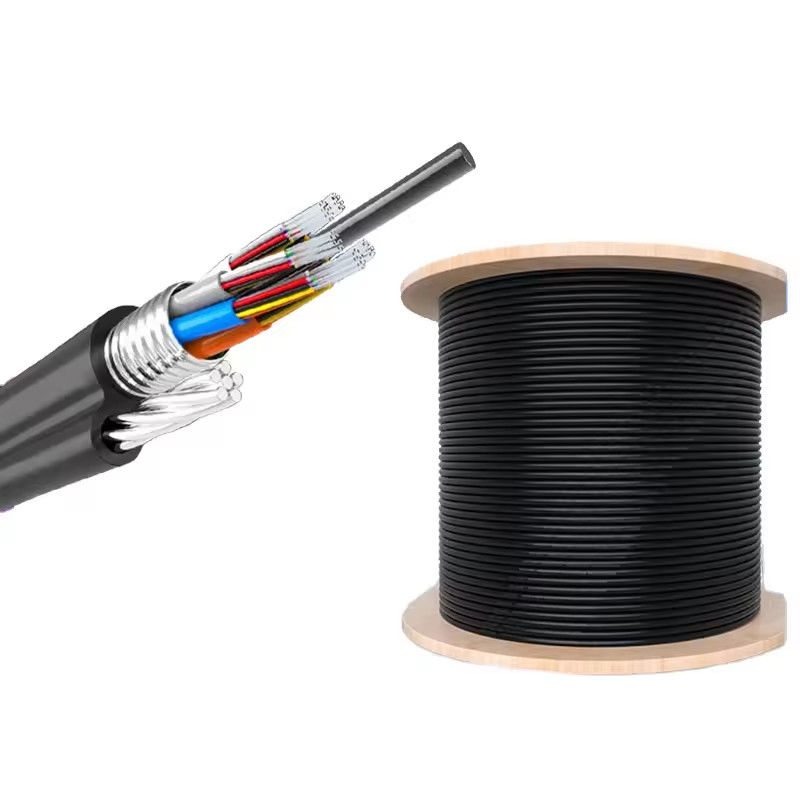

• 표준 케이블 나무 드럼
• 표준 릴 길: 2/3km/reel, 다른 길도 사용할 수 있습니다
FAQ
1- 진짜 제조사인가요?
15년 역사를 가진 진짜 제조사입니다.
2작은 주문을 받아요?
예, 작은 주문은 가능합니다. 우리는 비즈니스가 항상 작은 주문에서 알고 있기 때문에 우리의 고객의 새로운 프로젝트를 지원합니다.
3보증 기간은 얼마인가요?
광섬유 케이블의 경우 25년
4배송시간은 얼마인가요?
보통 3-5 일 이내에
6.당신은 사용자 정의 제품과 로고를 공급 할 수 있습니까?
OEM&ODM 서비스를 제공하고 있습니다.
