제품 설명

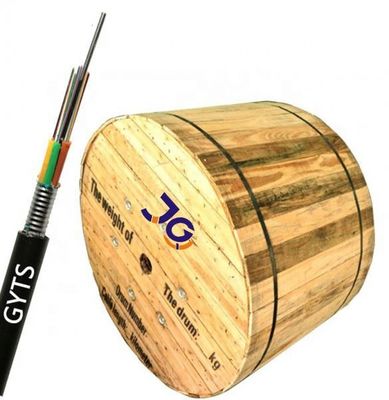

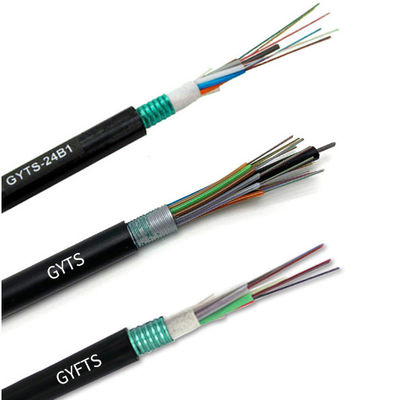

GYTS 광케이블의 구조는 9/125um 단일 모드 광섬유 또는 50/125um, 62.5/125pm 다중 모드 광섬유 (실리콘 이산화) 가 높은 수질성 물질로 만든 느슨한 장갑으로, 그리고 수분 저항성 물질로 느슨한 장갑을 채우기 케이블 코어의 중심은 금속 강화 코어입니다.강화 코어 PE 재킷의 층을 추가해야합니다. 강화 코어의 중심에 있는 느슨한 케이싱과 충전 로프는 콤팩트하고 둥근 케이블 코어로 굽힌다. 케이블 코어의 공백은 물 차단 필러로 채워진다.이중 면 구부러진 철강 벨트 (PSP) 는 수직으로 엮어지고 케이블에 폴리에틸렌 껍질로 튀겨집니다..
특징
기계적 특성과 온도 특성이 좋습니다.
느슨한 튜브 재료 자체는 좋은 물 저항과 높은 강도를 가지고 있습니다.

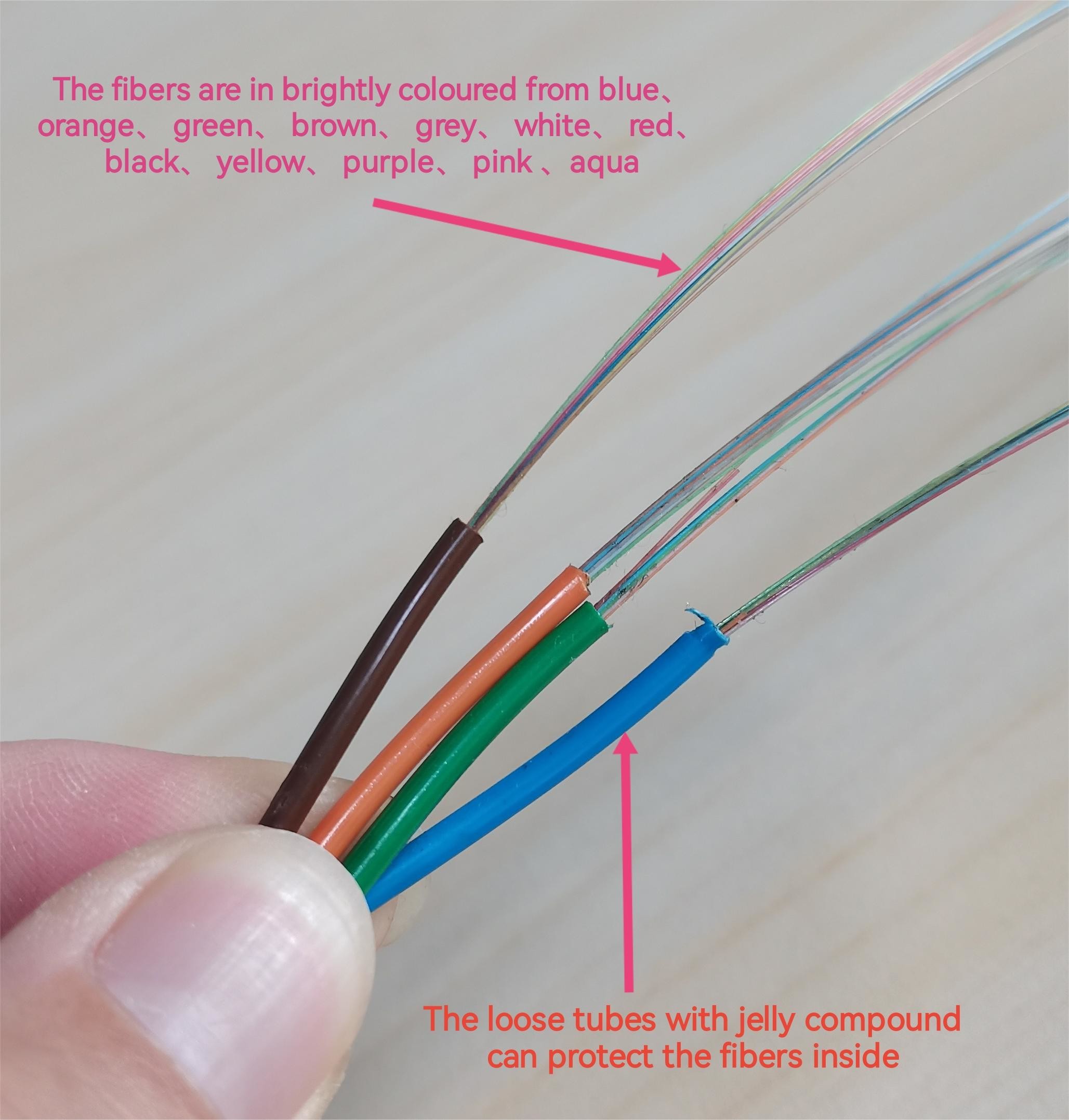

튜브는 섬유를 보호하기 위해 특별한 지방으로 채워집니다.
특수 설계 된 컴팩트 케이블 구조는 가루가 후퇴하는 것을 효과적으로 방지합니다.
PE 재킷은 우수한 UV 방사선 저항을 가지고 있습니다.케이블의 방수 성능을 보장합니다.
단일 유선 중앙 강화 코어.풀린 튜브는 특별한 방수 화합물로 채워집니다.
전원 충전플라스틱으로 코팅된 알루미늄 테이프 (APL) 습도 차단
응용 프로그램:
• 야외 유통에 채택되었습니다.
• 공기. 파이프 라인 설치 방법 에 적합.
• 장거리 및 지역 네트워크 통신
광학적 특성
| 부문 | 단위 | 사양 | |
| G652D | |||
| 모드 필드 지름 | 1310nm | 음 | 9.2±0.4 |
| 1550nm | 음 | 10.4±0.5 | |
| 클레이딩 지름 | 음 | 124.8±0.7 | |
| 부피가 원형이 아닌 부피 | % | ≤0.7 | |
| 코어 클레이딩 중심성 오류 | 음 | ≤0.5 | |
| 코팅 직경 | 음 | 245±5 | |
| 코팅 비순환성 | % | ≤6.0 | |
| 클레이딩-코팅 중심성 오류 | 음 | ≤12 | |
| 케이블 절단 파장 | nm | acc≤1260 | |
| 약화 (최대) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
기술 매개 변수
| 섬유 카운트 |
직경 (MI) |
무게 (KG/KMI) |
굽기 반지름 | 밀리언.압력 (N) |
크러시 (N/100MMl) |
|||
| 정적 | 동적 | 장기적 | 단기 | 장기적 | 단기 | |||
| 2-30 | 9.2 | 95 |
10
|
20
|
1500 | 600 | 1000 | 300 |
| 32-36 | 9.5 | 100 | 1500 | 600 | 1000 | 300 | ||
| 38-60 | 10.0 | 115 | 1500 | 600 | 1000 | 300 | ||
| 62-72 | 10.5 | 125 | 1500 | 600 | 1000 | 300 | ||
| 74-96 | 12.9 | 175 | 1500 | 600 | 1000 | 300 | ||
| 98-120 | 14.4 | 210 | 1500 | 600 | 1000 | 300 | ||
| 122-144 | 15.8 | 245 | 1500 | 600 | 1000 | 300 | ||
| 146-216 | 16.3 | 260 | 1500 | 600 | 1000 | 300 | ||
| 218-240 | 19.5 | 345 | 1500 | 600 | 1000 | 300 | ||
| 242-288 | 21.7 | 415 | 1500 | 600 | 1000 | 300 | ||
세부 제품 사진
