사양

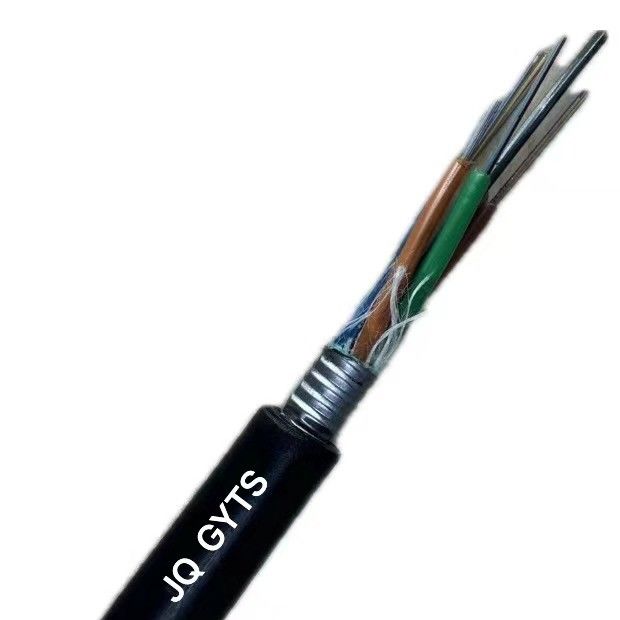

모델: GYTS-48B13
섬유: SM G652D
장갑: 강철 테이프
재킷 지름: 9mm
재질: HDPE
케이블 길이: 4Km / 드럼
간단한 사양:
광학적 특성:
| G.652D | 50/125μm | 62.5/125μm | ||
| 약화 (+20°C) | @850nm | ≤3.0dB/km | ≤3.0dB/km | |
| @1300nm | ≤1.0dB/km | ≤1.0dB/km | ||
| @1310nm | ≤0.36dB/km | |||
| @1550nm | ≤0.22dB/km | |||
| 대역폭 (A급) | @850nm | ≥500MHz·km | ≥200MHz·km | |
| @1300nm | ≥1000MHz·km | ≥600MHz·km | ||
| 숫자 개도 | 0.200±0.015NA | 0.275±0.15NA | ||
| 케이블 절단 파장 | ≤ 1260nm | |||
싱글 모드와 멀티 모드, 최대 288 코어
작동 온도: -20°C ~ +60°C

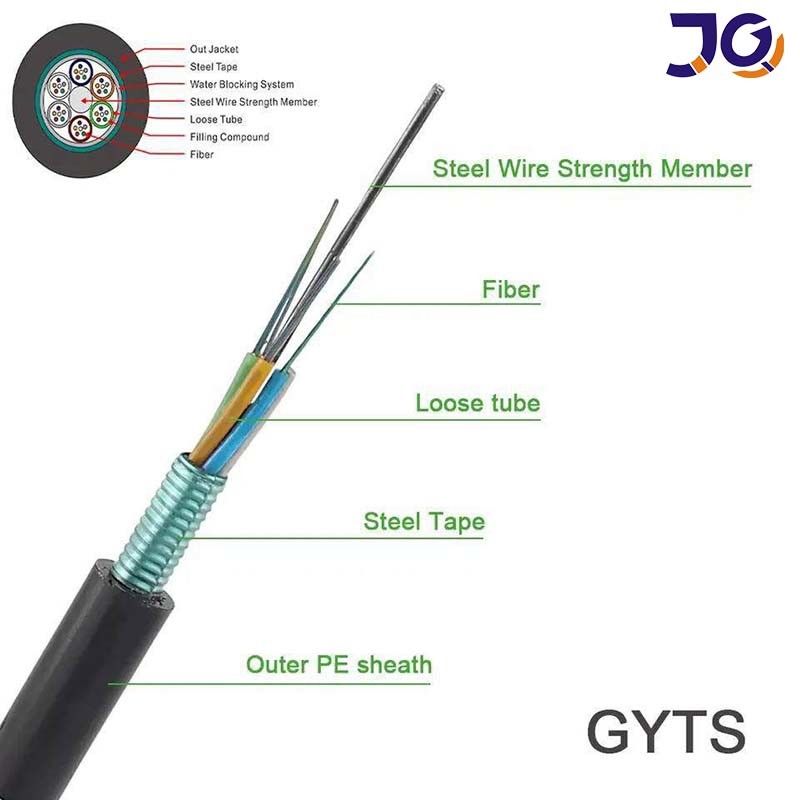

기계적 특성과 온도 특성이 좋습니다.
느슨한 튜브 재료 자체는 좋은 물 저항과 높은 강도를 가지고 있습니다.
튜브는 섬유를 보호하기 위해 특별한 지방으로 채워집니다.

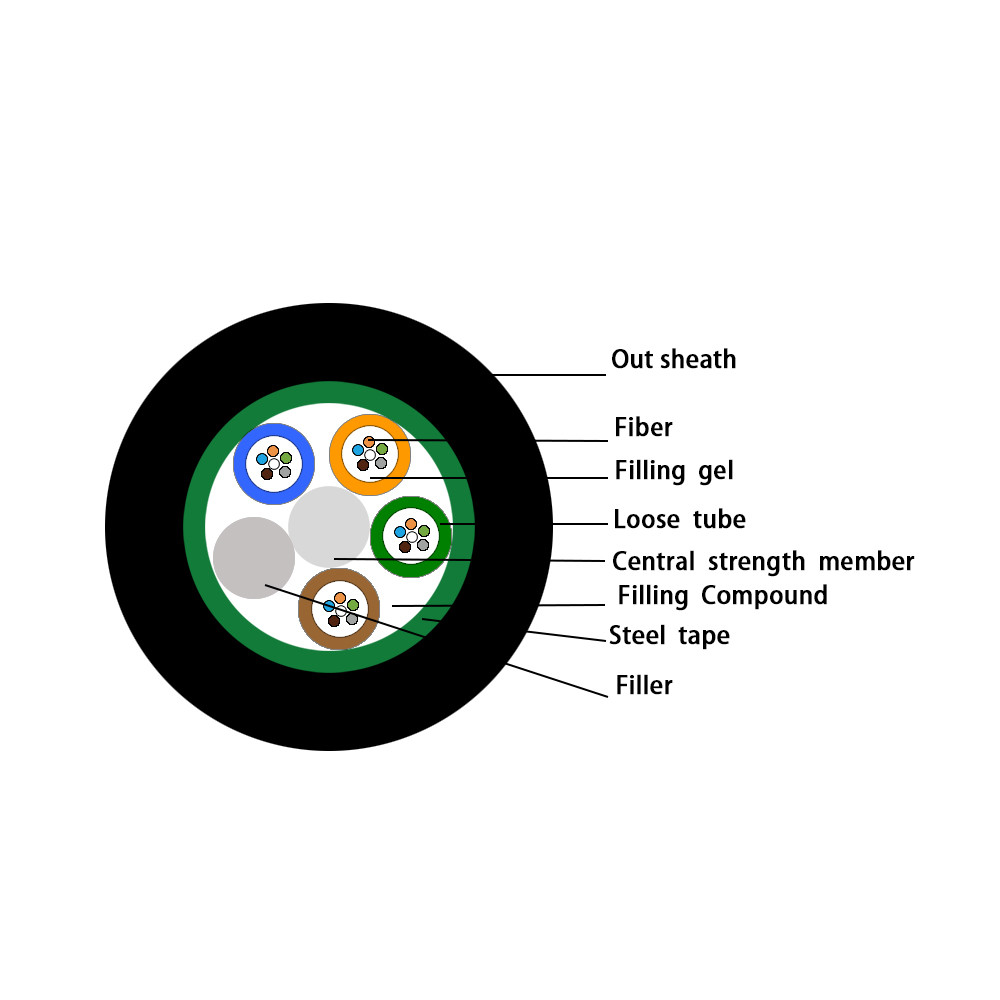

특수 설계 된 컴팩트 케이블 구조는 가루가 후퇴하는 것을 효과적으로 방지합니다.
PE 재킷은 우수한 UV 방사선 저항을 가지고 있습니다.케이블의 방수 성능을 보장합니다.
풀린 튜브는 특별한 방수 화합물로 채워집니다.
광학적 특성
| 부문 | 단위 | 사양 | |
| G652D | |||
| 모드 필드 지름 | 1310nm | 음 | 9.2±0.4 |
| 1550nm | 음 | 10.4±0.5 | |
| 클레이딩 지름 | 음 | 124.8±0.7 | |
| 부피가 원형이 아닌 부피 | % | ≤0.7 | |
| 코어 클레이딩 중심성 오류 | 음 | ≤0.5 | |
| 코팅 직경 | 음 | 245±5 | |
| 코팅 비순환성 | % | ≤6.0 | |
| 클레이딩-코팅 중심성 오류 | 음 | ≤12 | |
| 케이블 절단 파장 | nm | acc≤1260 | |
| 약화 (최대) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
기술 매개 변수
| 섬유 카운트 |
직경 (MI) |
무게 (KG/KMI) |
굽기 반지름 | 밀리언.압력 (N) |
크러시 (N/100MMl) |
|||
| 정적 | 동적 | 장기적 | 단기 | 장기적 | 단기 | |||
| 2-30 | 9.8 | 95 |
10
|
20
|
1500 | 600 | 1000 | 300 |
| 32-36 | 10.3 | 115 | 1500 | 600 | 1000 | 300 | ||
| 38-60 | 10.7 | 115 | 1500 | 600 | 1000 | 300 | ||
| 62-72 | 11.3 | 140 | 1500 | 600 | 1000 | 300 | ||
| 74-96 | 12.9 | 175 | 1500 | 600 | 1000 | 300 | ||
| 98-120 | 14.4 | 210 | 1500 | 600 | 1000 | 300 | ||
| 122-144 | 15.8 | 245 | 1500 | 600 | 1000 | 300 | ||
| 146-216 | 16.3 | 260 | 1500 | 600 | 1000 | 300 | ||
| 218-240 | 19.5 | 345 | 1500 | 600 | 1000 | 300 | ||
| 242-288 | 21.7 | 415 | 1500 | 600 | 1000 | 300 | ||
적용
튜트 및 공기 안에서의 외부 적용에 적합합니다.

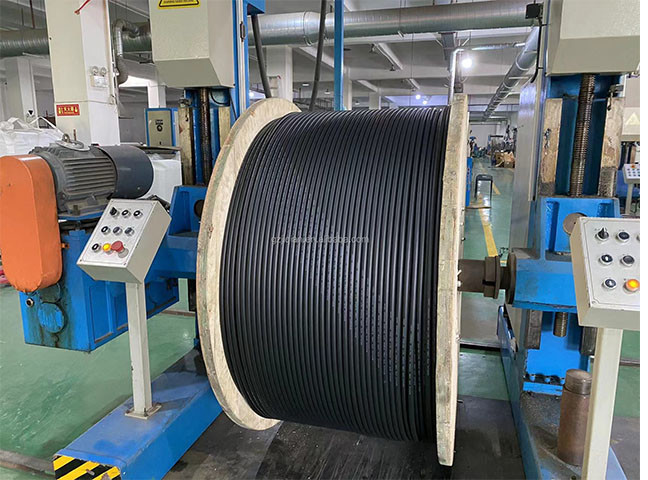

포장 및 배달

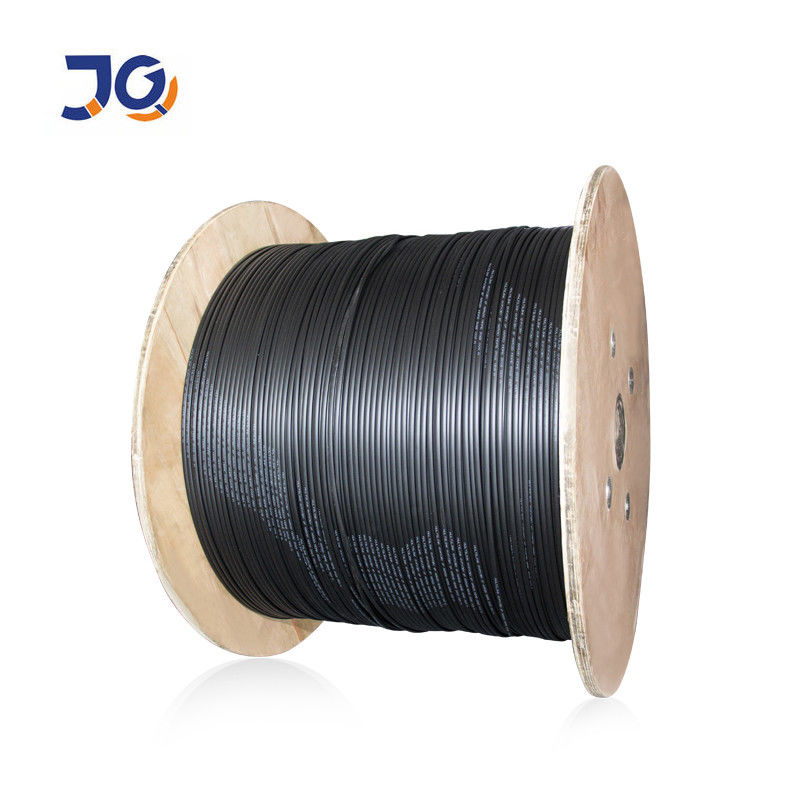

1KM 2KM 3KM 4KM 5KM 한 개의 나무 드럼에서 다른 길이를 사용자 정의 할 수 있습니다.
상품의 안전성을 더 잘 보장하기 위해 전문적이고 환경 친화적이며 편리하고 효율적인 포장 서비스를 제공 할 것입니다.
