| 최소 주문 수량 : | 1000m | 포장 세부 사항 : | 나무로 된 드럼 |
|---|---|---|---|
| 배달 시간 : | 2-4day | 지불 조건 : | 웨스턴 유니온, 머니그램, 전신환, L/C (신용장) |
| 공급 능력 : | 2 일 당 100 킬로미터 |
| 원래 장소: | 중국 | 브랜드 이름: | jiqian |
|---|---|---|---|
| 인증: | ISO | 모델 번호: | GYXTW 16 핵심 24 핵심 |
|
상세 정보 |
|||
| 섬유형: | G652D | OEM: | 이용 가능합니다 |
|---|---|---|---|
| 애플리케이션: | 도관 | 관리인들의 수: | 12 16 24 |
| 구조: | 느슨한 튜브 | 작동 온도: | -40 ~ +60 Ｃ |
| 강조하다: | G657A 파이버 광 케이블,단일모드 파이버 광 케이블,GYXTW 파이버 광 케이블 |
||
제품 설명

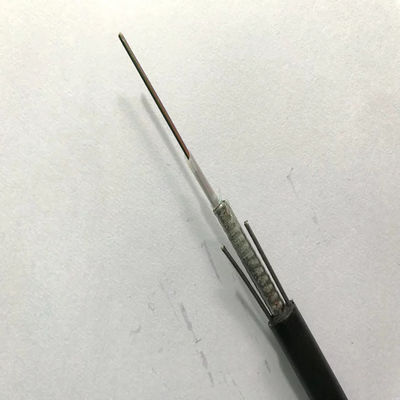

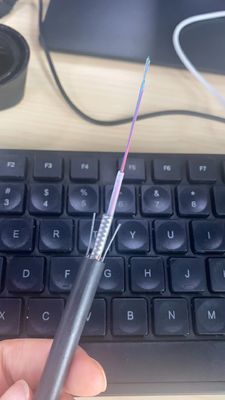

12 / 16 / 24 핵심 단일모드 야외 무장한 GYXTW G657A 파이버 광 케이블
250μm 섬유는고 계수 플라스틱으로 만들어진 루즈 튜브에 위치됩니다. 튜브는 방수 충전용 콤파운드로 채워집니다. 튜브는 경도로 PSP의 레이어로 싸여집니다. PSP와 루즈 튜브 사이에 워터-블로킹 재료는 더 케이블을 소형이고 방수된 채로 유지하는데 이용됩니다. 두 평행한 강선은 강철 줄자에서 양측에 위치합니다. 평행한 강선은 양측 테이프에 위치합니다. 더 케이블은 폴리에틸렌 (PE) 스히트로 완료됩니다
특징
좋은 기계적이고 온도 성능
저항한 가수분해인 고강도 루즈 튜브
특별한 강관 충전용 콤파운드는 섬유의 비판적 보호를 보증합니다
붕괴 저항과 유연성
방습을 강화하는 PSP
두 평행한 강선은 인장 강도를 보증합니다
작은 직경, 경량과 우호적 설치
저장 / 작동 온도 : -40C~+70C
애플리케이션
도관 / 안테나에서 쓸 수 있습니다
섬유 파라미터
| 아니오. | 항목 | 유닛 | 상술 | |
| G.652D | ||||
| 1 | 모드 필드 직경 | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | 클래딩 직경 | μm | 124.8±0.7 | |
| 3 | 피복 비원형성 | % | ≤0.7 | |
| 4 | 코어를 덮은 편심 오차 | μm | ≤0.5 | |
| 5 | 코팅 직경 | μm | 245±5 | |
| 6 | 코팅 비원형성 | % | ≤6.0 | |
| 7 | 클래딩 피복 편심 오차 | μm | ≤12.0 | |
| 8 | 케이블 컷오프 파장 | 별거 안 해 | λcc≤1260 | |
| 9 | 희석 (최대.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.24 | ||
케이블 매개 변수
| 항목 | 상술 | |
| 섬유 번수 | 2~24 | |
| 착색 코팅 섬유 | 차원 | 250um±15um |
| 색 | 푸르고 오렌지색이, 녹색이, 갈색이, 회색빛이, 하얗습니다 | |
| 루즈 튜브 | 차원 | 2.10mm±0.05mm |
| 재료 | PBT | |
| 색 | 적격자 | |
| 강도 부재 | 지름 | 1.0 밀리미터 |
| 재료 | 강철 | |
| 외부 자켓 | 차원 | 8.0mm±0.1mm |
| 재료 | PE | |
| 색 | 검정색 | |
기계적이고 환경적인 특징
| 항목 | 결합하세요 | 상술 |
| 텐시오 (장기) | 엔 | 600 |
| (단기간을) 팽팽하게 하세요 | 엔 | 1500 |
| (장기)를 압도하세요 | N/10cm | 300 |
| (단기간을) 압도하세요 | N/10cm | 1000 |
| 민. (동적인) 곡률 반경 | 밀리미터 | 20D |
| 민. 곡률 반경 (정전기) | 밀리미터 | 10D |
| 설치 온도 | Ｃ | -20~+60 |
| 작동 온도 | Ｃ | -40~+70 |
| 저장 온도 | Ｃ | -40~+70 |
기술적인 매개 변수
| 섬유 번수 | 케이블 직경 (밀리미터) | 케이블 중량 (kg/km) |
인장 강도 장기간 / 개요 용어 (N) |
붕괴 저항 장기간 / 개요 용어 (N/100mm) |
굽힘 동적인 반지름 정전기 / (밀리미터) |
| 2~12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| 14~24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
| 송신 특성 | |||||
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
|
맥스 희석 (dB/km) (+20C) |
850 nm | 3.0 | 3.3 | ||
| 1300 nm | 1.0 | 1.0 | |||
| 1310 nm | 0.36 | 0.4 | |||
| 1550 nm | 0.24 | 0.23 | |||
| 케이블 귀여운 꺼짐 상태 사고 방식 (nm) | ≤1260 | ≤1450 |
|
||
