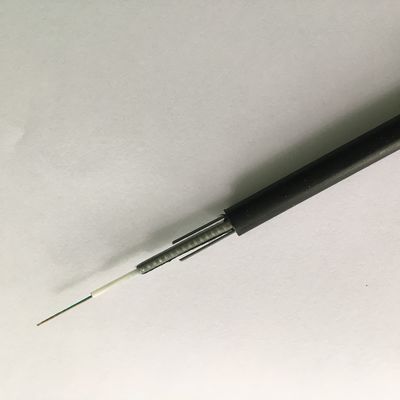

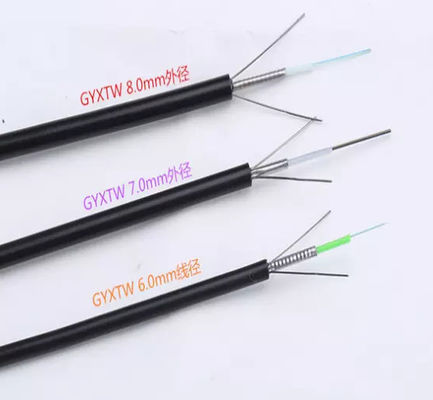

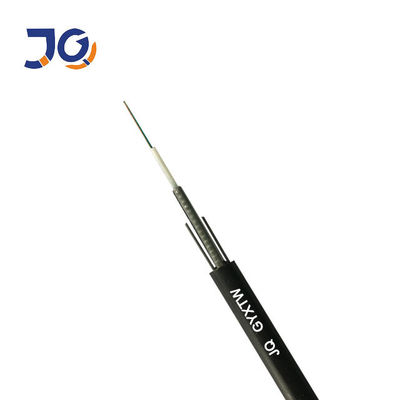

GYXTW 단일 모드 / 멀티 모드 광섬유는 루즈 튜브에 위치되며, 그것이고 계수 플라스틱 재료로 만들어지고 충전용 콤파운드로 채워집니다. PSP는 경도로 루즈 튜브 주위에 적용되고 수벽 형성 물질이 경도와 경도 물 -블로킹퍼포먼스를 보증하기 위해 그들 사이에 간극으로 분배됩니다.
기술적인 매개 변수 :
| 부품 번호 :2개 섬유까지 증가했습니다 | 섬유 번수 | 튜브 | 충전기 | 케이블 OD(MM) | 케이블 체중 (킬로그램 / 킬로미터) | 인장 강도 장기간 / 샷 용어(N) | 붕괴 저항 장기간 / 짧은 용어(N) |
| GYXTM-2~12 | 2~12 | 1 | 0 | 7.6 | 87 | 600/1500 | 300/1000 |
| GYXTM-14~24 | 14~24 | 1 | 0 | 8.5 | 120 | 600/1500 | 300/1000 |
| GYXTM-2~12 | 2~12 | 1 | 0 | 8.8 | 116 | 600/1500 | 300/1000 |
| GYXTM-14~24 | 14~24 | 1 | 0 | 9.6 | 134 | 600/1500 | 300/1000 |
저장 / 작동 온도 :-40C 내지 +70C
반지름 (Static/Dynamic)를 만곡시키세요 :10D/20D
광학적 특성 :
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||||
|
희석 (+20' Ｃ) |
@850nm | ≤3.0 dB/km | ≤3.0 dB/km | ||||
| @1300nm | ≤1.0 dB/km | ≤1.0 dB/km | |||||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | |||||
| @1550nm | ≤0.22 dB/km | ≤0.23dB/km | |||||
| 대역폭 (클래스 A) | @850nm | ≥500 MHz·km | ≥200 MHz·km | ||||
| @1300nm | ≥1000 MHz·km | ≥600 MHz·km | |||||
| 개구수 | 0.200±0.015NA | 0.275±0.015NA | |||||
| 케이블 컷오프 파장 λcc | ≤1260nm | ≤1480nm | |||||
특징 :
1. 좋은 기계적이고 온도 성능
2. 저항한 가수분해인 고강도 루즈 튜브
3. 특별한 강관 충전용 콤파운드는 섬유의 비판적 보호를 보증합니다
4. 붕괴 저항과 유연성
5. 다음과 같은 방법은 방수된 더 케이블을 보증하기 위해 취합니다 :
6. 루즈 튜브 충전용 콤파운드, 100% 케이블 코어 충진
7. 방습을 강화하는 PSP / PAP
8.강선은 중심 강도 부재로 사용했습니다
