GYXTW 사양

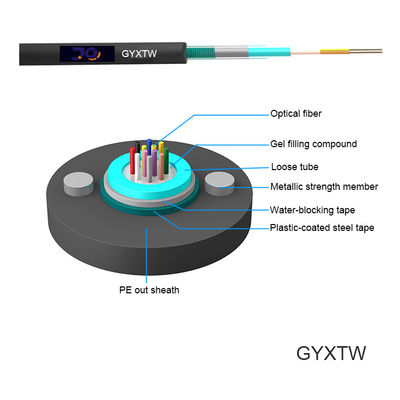

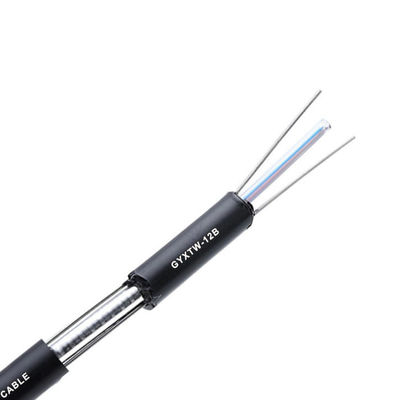

케이블 단면
섬유 매개변수
| 안건 | 단위 | 사양 | |
| 섬유 유형 | G.652D | ||
| 모드 필드 직경 | 1310nm | mm | 9.2±0.4 |
| 1550nm | mm | 10.4±0.8 | |
| 클래딩 직경 | mm | 125.0±1 | |
| 클래딩 비 원형 | % | £1.0 | |
| 코어/클래딩 동심도 오차 | mm | £0.5 | |
| 코팅 직경 | mm | 245±5 | |
| 비 원형 코팅 | % | £6.0 | |
| 코팅/클래딩 동심도 오차 | mm | £12.0 | |
| 케이블 차단 파장 | nm | £1260 | |
| 감쇠 계수 | 1310nm | dB/km | £0.36 |
| 1550nm | dB/km | £0.22 | |
| 증거 스트레스 수준 | kpsi | ≥100 | |
참고: 다른 매개변수는 표준 ITU-T G.652를 충족합니다.
케이블 성능
| 안건 | 매개변수 | |
| 섬유 수 | 12 | |
| 컬러 코팅된 섬유 | 치수 | 250μm±15μm |
| 색상 | 블루,오렌지,그린,브라운,그레이,화이트,레드,블랙,옐로우,퍼플,핑크,아쿠아 | |
| 느슨한 튜브 | 치수 | 2.2mm±0.1mm |
| 재료 | PBT | |
| 색상 | 자연 | |
| 필러 | 재료 | 없음 |
| 색상 | 없음 | |
| 스트렝스 멤버 | 치수 | 0.7mm±0.05mm |
| 재료 | 인산염 강선 | |
| 기갑 | 재료 | 플라스틱 코팅 스틸 스트립 |
| 아우터 재킷 | 재료 | 체육 |
| 색상 | 검은 색 | |
기계적 및 환경적 특성
| 안건 | 단위 | 명세서 |
| 장력(장기) | N | 600 |
| 장력(단기) | N | 1500 |
| 크러쉬(장기) | N/10cm | 300 |
| 크러쉬(단기) | N/10cm | 1000 |
| 최소굽힘 반경(동적) | mm | 20D |
| 최소 굽힘 반경(정적) | mm | 10D |
| 설치 온도 | ℃ | -40~+60 |
| 작동 온도 | ℃ | -40~+70 |
| 보관 온도 | ℃ | -40~+70 |
| 반복 굽힘(重复弯曲) | 하중: 250N, 사이클 수: 30 명백한 추가 감쇠 없음, 섬유 파손 및 케이블 손상 없음. | |
| 비틀림(扭曲) | 부하: 250N;사이클 수: 10;트위스트 각: ±90° 명백한 추가 감쇠 없음, 섬유 끊김 없음 및 케이블 손상 없음. | |
| 임팩트(冲击) | 충격 에너지: 450g×1m;망치 머리의 반경: 12.5mm;충격 횟수: 5 명백한 추가 감쇠 없음, 섬유 파손 없음 및 케이블 손상 없음. | |
케이블 구조의 치수
| 섬유 수 | 구조 | 튜브당 섬유 |
느슨한 튜브 직경 (mm) |
CSM 직경/패드 직경 (mm) |
외부 재킷의 호칭 두께 (mm) |
케이블 직경/ 키 (mm) |
케이블 무게 (kg/km) |
| 2 | 1 | 2 | 1.7±0.1 | 1.0/1.0 | 1.6 | 8.0±0.2 | 57 |
| 4 | 1 | 4 | 1.85±0.1 | 1.0/1.0 | 1.6 | 8.0±0.2 | 58 |
| 6 | 1 | 6 | 1.9±0.1 | 1.0/1.0 | 1.6 | 8.0±0.2 | 58 |
| 8 | 1 | 8 | 2.0±0.1 | 1.0/1.0 | 1.6 | 8.0±0.2 | 60 |
| 12 | 1 | 12 | 2.2±0.1 | 1.0/1.0 | 1.6 | 8.0±0.2 | 60 |

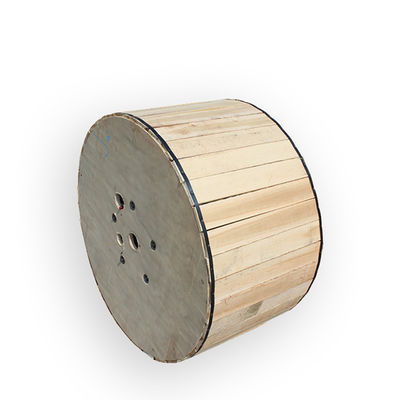

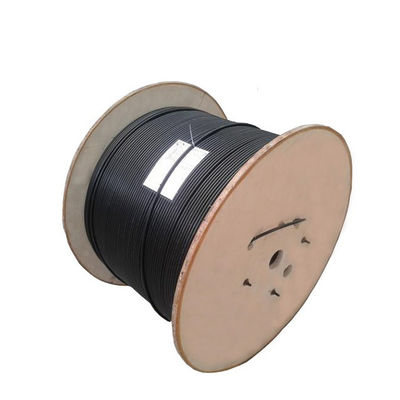

북
| 케이블 유형 | 드럼(17kg) | ||||
| 높이(mm) | 폭(mm) | 내경(mm) |
길이 (km) |
드럼 유형 | |
| GYXTW | 700 | 700 | 650 | 2 | 나무 드럼 |
