자체 지원 24/48 코어 공중 광섬유 케이블 Gytc8s
기술:

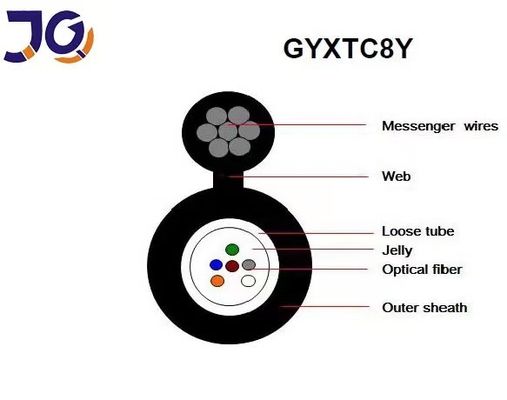

느슨한 튜브 스타일, 강철 와이어/스트랜드의 금속 중심 강도 부재가 있는 8자형 광섬유 케이블과 기둥 대 기둥 또는 기둥 대 건물로 오버헤드 설치에 적합한 강철 메신저 와이어가 포함된 습기 차단 내부 외피. 모드 또는 다중 모드 섬유는 색상 코딩 체계에 따라 색상으로 구분됩니다.
특징: 케이블 연결 후 1.G652D 섬유 정보
2. 모드 필드 직경(1310nm): 9.2m0.4m
3. 모드 필드 직경(1550nm): 10.4m0.8m
4. 케이블 광섬유(cc)의 파장 차단: 1260nm
5. 1310nm에서의 감쇠: 0.36dB/km
6. 1550nm에서의 감쇠: 0.22dB/km
7. 1550nm에서의 굽힘 손실(100회전, 30mm 반경): 0.05dB
8. 1288~1339nm 범위의 분산: 3.5ps/(nm•km)
9. 1550nm에서 분산: 18ps/(nm•km)
10. 제로 분산 파장에서의 분산 기울기: 0.092ps/(nm2•km)
치수 특성
| 지정 | 최대번호 | 스틸 와이어/스탠드 | 좌초 | 공칭 케이블 | 공칭 케이블 |
| 튜브당 섬유 | 직경(mm) | 단위 | 직경(mm) | 무게(kg/km) | |
| GYTC8S 2-36 | 6 | 2.3 | 6 | 11.6X25.5 | 270 |
| GYTC8S 38-72 | 12 | 2.3 | 6 | 13.2X28.5 | 310 |
| GYTC8S 74-96 | 12 | 2.3 | 8 | 14.9X33.0 | 390 |
| GYTC8S 98-120 | 12 | 2.3 | 10 | 16.8X33.0 | 390 |
| GYTC8S 122-144 | 12 | 2.3 | 12 | 18.8X35.0 | 440 |
기계적 및 환경적 특성
| 안건 | 형질 | ||
| GYTC8S 2-72 | GYTC8S 74-96 | GYTC8S 98-144 | |
| 인장 강도 | 9000N | 10000N | 12000N |
| 크러쉬 저항 | 1000/100mm | ||
| 설치 중 | 20배 케이블 직경 | ||
| 설치 후 | 10배 케이블 직경 | ||
| 메신저 와이어 | 직경: 1.2mmx7 철강선 물가 | ||
| 보관(°c) | -50 ~+70 | ||
| 작동(°c) | -40 ~+60 | ||
섬유 색상 코드
각 튜브의 섬유 색상은 1번 파란색에서 시작합니다.
| 1 | 2 | 삼 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| 푸른 | 주황색 | 초록 | 갈색 | 회색 | 하얀 | 빨간 | 검정 | 노랑 | 보라색 | 분홍 | 아쿠아 |
느슨한 튜브 및 필러 로드의 색상 코드
튜브 색상은 1호 블루부터 시작합니다.필러가 있으면 색상이 자연스럽습니다.
| 1 | 2 | 삼 | 4 | 5 | 6 | 7 | 8 |
| 푸른 | 주황색 | 초록 | 갈색 | 회색 | 하얀 | 빨간 | 검정 |
당신이 좋아할 수 있는 다른 제품:

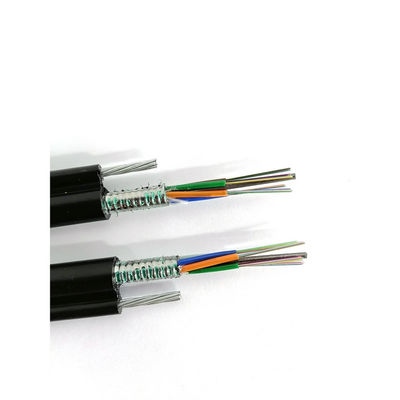

그림 쇼
포장 및배달
포장 세부사항:

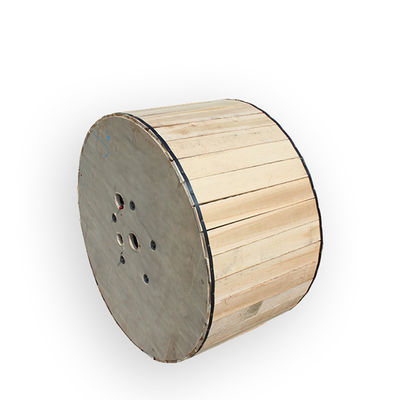

1km/ 나무 드럼 당 2km/3km/4km/5km
배송:
바다/항공 또는 특급 배송으로 주문 수량에 따라 다릅니다.
리드 타임:
| 수량(km) | 1-300 | 300 이상 |
| 가장 이른 시간(일) | 5-7 | 협상 가능 |
