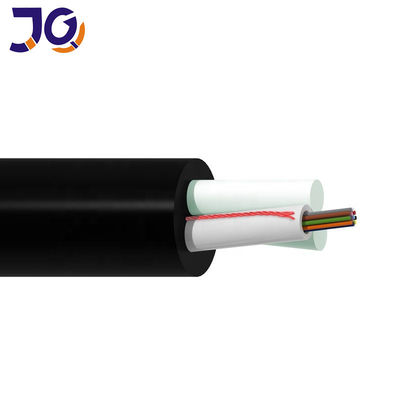

ASU 케이블은 하나의 느슨한 튜브가 꼬여 있습니다.250um의 섬유는 고탄성 플라스틱으로 만들어진 느슨한 튜브에 배치됩니다.튜브(및 필러)는 비금속 중심 강도 부재로 FRP(섬유 강화 플라스틱) 주위에 꼬여서 소형 케이블 코어에 연결됩니다.케이블 코어가 충전 화합물로 채워진 후.얇은 PE(폴리에틸렌) 내부 피복으로 덮여 있습니다.
특징
작은 크기와 가벼운 무게
우수한 인장 성능을 제공하는 강도 부재로 두 개의 FRP
젤 충전 또는 젤 프리, 우수한 방수 성능
저렴한 가격, 높은 섬유 용량
짧은 스팬 안테나 및 덕트 설치에 적용 가능
광학적 특성
| 아이템 | 단위 | 사양 | |
| G652D | |||
| 모드 필드 직경 | 1310nm | 음 | 9.2±0.4 |
| 1550nm | 음 | 10.4±0.5 | |
| 클래딩 직경 | 음 | 124.8±0.7 | |
| 클래딩 비 원형 | % | ≤0.7 | |
| 코어 클래딩 동심도 오류 | 음 | ≤0.5 | |
| 코팅 직경 | 음 | 245±5 | |
| 비원형 코팅 | % | ≤6.0 | |
| 클래딩 코팅 동심도 오류 | 음 | ≤12 | |
| 케이블 컷오프 파장 | nm | acc≤1260 | |
| 감쇠(최대) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
기술적인 매개변수
케이블 코어 |
단위 | 2F | 4F | 6층 | 8F | 10F | 12F |
| 튜브 수 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 섬유의 수 | 핵심 | 2 | 4 | 6 | 8 | 10 | 12 |
| 튜브의 섬유 수 | 핵심 | 2 | 4 | 6 | 8 | 10 | 12 |
| 케이블 직경 | mm | 6.6±0.5 | 6.8±0.5 | ||||
| 케이블 무게 | kg/km | 40±10 | 45±10 | ||||
| 허용 인장 강도 | N | 스팬=80,1.5*P | |||||
| 허용 크러쉬 저항 | N | 1000N | |||||
| 작동 온도 | ℃ | -20℃ ~ +65℃ | |||||
