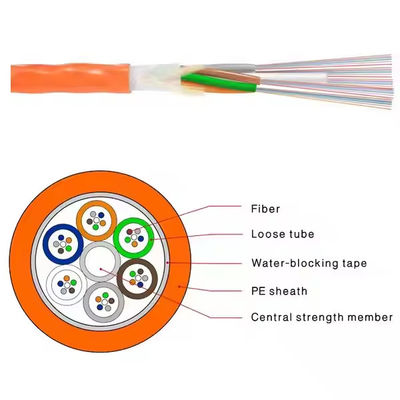

선형 공기 부풀린 마이크로 듀트 섬유 케이블 96 코어 GCYFY G652D 고밀도 네트워크 케이블
빠르고 비용 효율적인 설치를 위한 공기 공기로 설치
강한 섬유 보호를 위한 밧줄이 있는 느슨 튜브 구조
비금속 설계, 가볍고 부식 저항성
효율적인 유관 공간 활용을 위해 콤팩트 크기
쉽게 네트워크 업그레이드 및 확장 지원
FTTH 피더 및 드롭 케이블 연결
수도권 및 척추 섬유망
마이크로 듀크 및 액세스 네트워크 설치
통신, 광대역 및 스마트 시티 프로젝트
광학적 특성
| 항목 | 사양 |
| 섬유 종류 | G.652D |
| 약화 | |
| @ 1310 nm | ≤0.36 dB/km |
| @ 1383 nm | ≤0.35 dB/km |
| @ 1550 nm | ≤0.22 dB/km |
| @ 1625 nm | ≤ 0.30 dB/km |
| 케이블 절단 파장 (λcc) | ≤1260 nm |
| 0분산 파장 (nm) | 1300 ~ 1324 nm |
| 0 분산 기울기 | ≤0.092 ps/ ((nm2.km) |
| 염색분산 | |
| @ 1288 ~ 1339 nm | ≤3.5 ps/ ((nm.km) |
| @ 1550 nm | ≤18 ps/ ((nm.km) |
| @ 1625 nm | ≤22 ps/ ((nm.km) |
| PMDQ | ≤0.2 ps/km1/2 |
| 모드 필드 지름 @ 1310 nm | 9.2±0.4 음 |
| 핵심 집중성 오류 | ≤0.6m |
| 클레이딩 지름 | 1250.0±0.7 음 |
| 부착형 비순환성 | ≤1.0% |
| 코팅 직경 | 245±10 음 |
| 증명 테스트 | 100 kpsi (=0.69 Gpa), 1% |
섬유 및 튜브 색상
케이블매개 변수
|
원자 |
핵/튜브 |
FRP 지름 (mm) |
껍질 두께 (mm) |
전체 지름 대략 (mm) |
대략. 무게 (kg/km) |
| 12 | 12 | 1.5 | 00.5±0.1 | 5.6 | 24 |
| 24 | 12 | 1.5 | 00.5±0.1 | 5.6 | 24 |
| 48 | 12 | 1.5 | 00.5±0.1 | 5.6 | 24 |
| 72 | 12 | 1.5 | 00.5±0.1 | 5.6 | 24 |
| 96 | 12 | 2.5 | 00.5±0.1 | 6.6 | 38 |
환경 특성
| 작동 온도 | -35oC ~ +70oC |
| 저장 및 운송 온도 | -35oC ~ +70oC |
| 설치 온도 | -15oC ~ +60oC |
