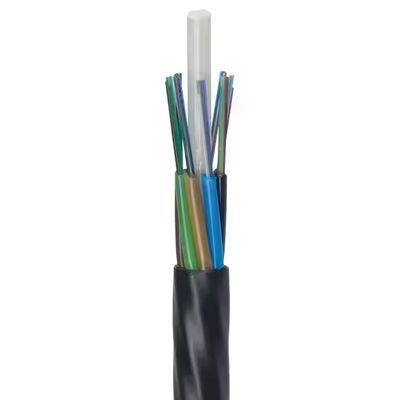

24 48 96 코어 GCYFY 공기압입 마이크로 케이블
GCYFY 공기압입 마이크로 케이블은 비금속 인장 부재와 비장갑 설계를 갖춘 루즈 튜브 연선 구조를 채택합니다.

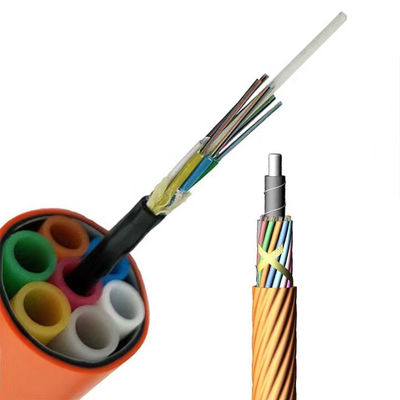

사전 설치된 마이크로 덕트에 견인 또는 공기압입 설치를 위해 설계되었습니다.
공기압입 설치는 덕트 활용도를 개선하고 건설 비용을 절감합니다.
기존 파이프라인을 교체하지 않고도 네트워크 확장이 용이합니다.
유연한 배치를 위한 경량 및 소형 구조
공기압입 설치를 사용하는 FTTH 피더 및 드롭 세그먼트
분기점과 가입자 액세스 포인트 간의 연결
백본 네트워크 구축
대도시 지역 네트워크 응용 프로그램
액세스 네트워크 구축
제품 설명
1. 모델: GCYFY

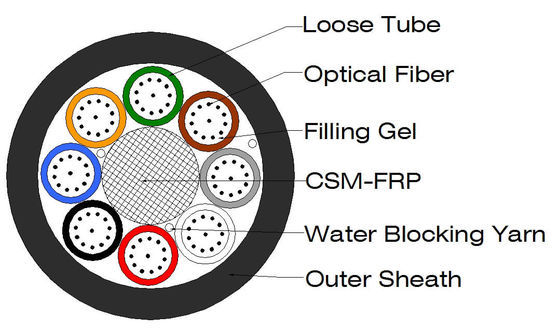

2. 케이블 단면
![]()
광학적 특성
| 항목 | 사양 |
| 섬유 유형 | G.652D |
| 감쇠 | |
| @ 1310 nm | ≤0.36 dB/km |
| @ 1383 nm | ≤0.35 dB/km |
| @ 1550 nm | ≤0.22 dB/km |
| @ 1625 nm | ≤ 0.30 dB/km |
| 케이블 컷오프 파장(λcc) | ≤1260 nm |
| 영 분산 파장(nm) | 1300 ~ 1324 nm |
| 영 분산 기울기 | ≤0.092 ps/(nm2.km) |
| 색 분산 | |
| @ 1288 ~ 1339 nm | ≤3.5 ps/(nm. km) |
| @ 1550 nm | ≤18 ps/(nm. km) |
| @ 1625 nm | ≤22 ps/(nm. km) |
| PMDQ | ≤0.2 ps/km1/2 |
| 모드 필드 직경 @ 1310 nm | 9.2±0.4 um |
| 코어 동심도 오차 | ≤0.6 um |
| 클래딩 직경 | 125.0±0.7 um |
| 클래딩 비원형도 | ≤1.0% |
| 코팅 직경 | 245±10 um |
| 인장 시험 | 100 kpsi (=0.69 Gpa), 1% |
섬유 및 튜브 색상
• 운송/보관 온도: -40℃ ~ +70℃
케이블매개변수
|
코어 |
코어/튜브 |
FRP 직경(mm) |
피복 두께(mm) |
대략적인 전체 직경 (mm) |
대략적인 무게(kg/km) |
| 12 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 24 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 48 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 72 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 96 | 12 | 2.5 | 0.5±0.1 | 6.6 | 38 |
![]()
배송 길이
• 표준 길이: 4,000m; 다른 길이도 가능합니다.
![]()
![]()
![]()
![]()
