모델:GCYFY

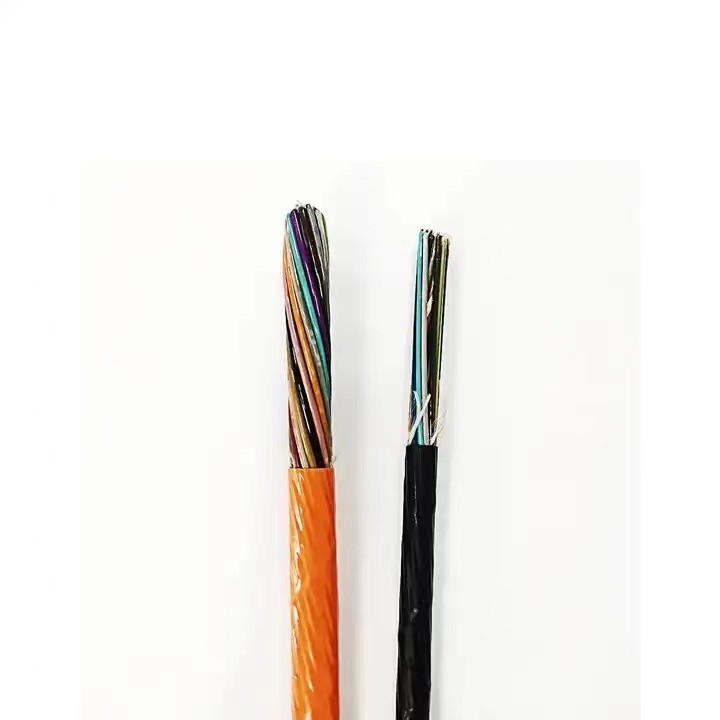

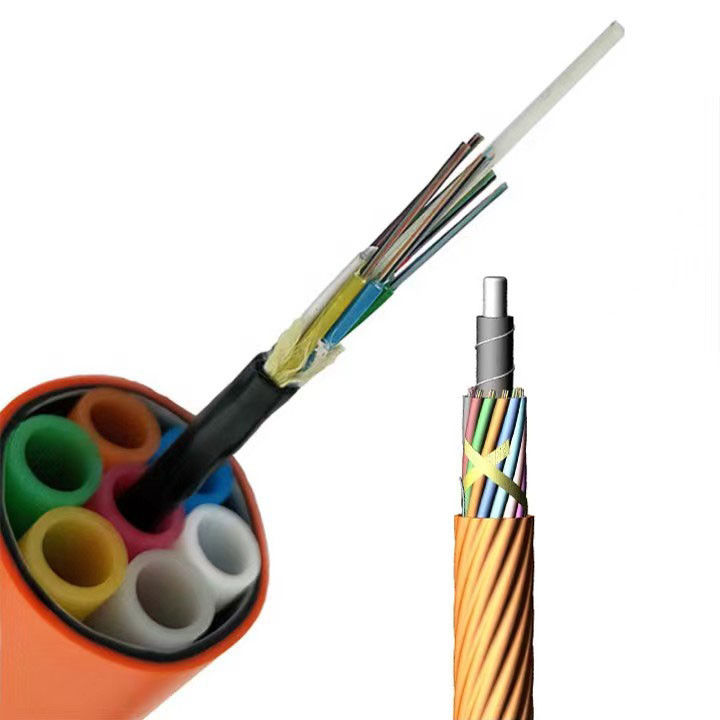

구조:용이하게 튜브, 비금속 강화, 무장 미크로 케이블, 미리 설치된 미크로 튜브에 공기로 불거나 당겨 설치하도록 설계된 것.
금속이 아닌 강도 기구; 가볍고 유연한
우수한 기계 및 온도 성능을 가진 느슨한 튜브 설계
유관 사용량을 극대화하기 위해 공기 불 설치에 최적화
네트워크 확장과 빠른 배포
FTTH 피더 및 드롭 세그먼트
가맹점에서 접근점까지 공기로 부풀린 설치
백본, 지하철 및 액세스 네트워크에 적합합니다.
광학적 특성
| 항목 | 사양 |
| 섬유 종류 | G.652D |
| 약화 | |
| @ 1310 nm | ≤0.36 dB/km |
| @ 1383 nm | ≤0.35 dB/km |
| @ 1550 nm | ≤0.22 dB/km |
| @ 1625 nm | ≤ 0.30 dB/km |
| 케이블 절단 파장 (λcc) | ≤1260 nm |
| 0분산 파장 (nm) | 1300 ~ 1324 nm |
| 0 분산 기울기 | ≤0.092 ps/ ((nm2.km) |
| 염색분산 | |
| @ 1288 ~ 1339 nm | ≤3.5 ps/ ((nm.km) |
| @ 1550 nm | ≤18 ps/ ((nm.km) |
| @ 1625 nm | ≤22 ps/ ((nm.km) |
| PMDQ | ≤0.2 ps/km1/2 |
| 모드 필드 지름 @ 1310 nm | 9.2±0.4 음 |
| 핵심 집중성 오류 | ≤0.6m |
| 클레이딩 지름 | 1250.0±0.7 음 |
| 부착형 비순환성 | ≤1.0% |
| 코팅 직경 | 245±10 음 |
| 증명 테스트 | 100 kpsi (=0.69 Gpa), 1% |
![]()
섬유 및 튜브 색상
• 운송/저장 온도: -40°C ~ +70°C
케이블매개 변수
|
원자 |
핵/튜브 |
FRP 지름 (mm) |
껍질 두께 (mm) |
전체 지름 대략 (mm) |
대략. 무게 (kg/km) |
| 12 | 12 | 1.5 | 00.5±0.1 | 5.6 | 24 |
| 24 | 12 | 1.5 | 00.5±0.1 | 5.6 | 24 |
| 48 | 12 | 1.5 | 00.5±0.1 | 5.6 | 24 |
| 72 | 12 | 1.5 | 00.5±0.1 | 5.6 | 24 |
| 96 | 12 | 2.5 | 00.5±0.1 | 6.6 | 38 |
![]()
배달 기간
• 표준 길이: 4,000m; 다른 길이도 사용할 수 있습니다.
![]()
