특징

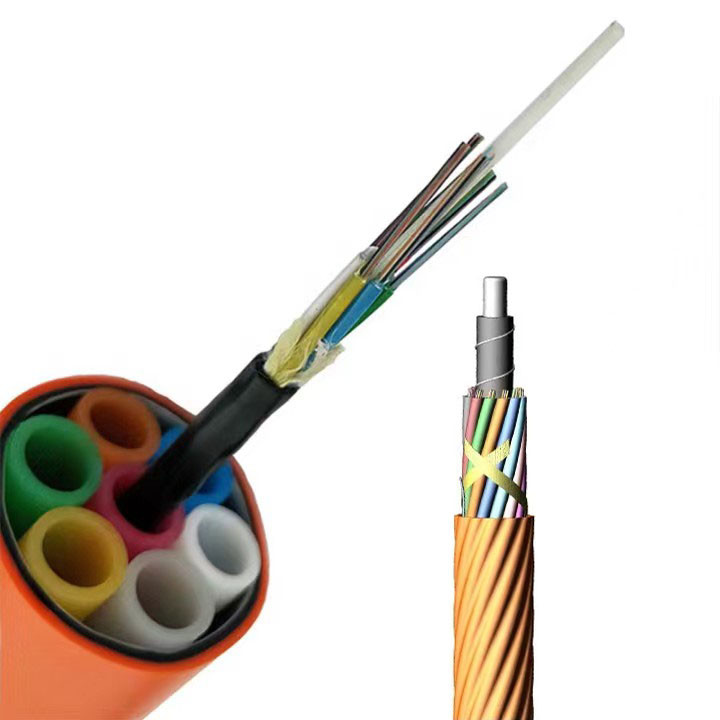

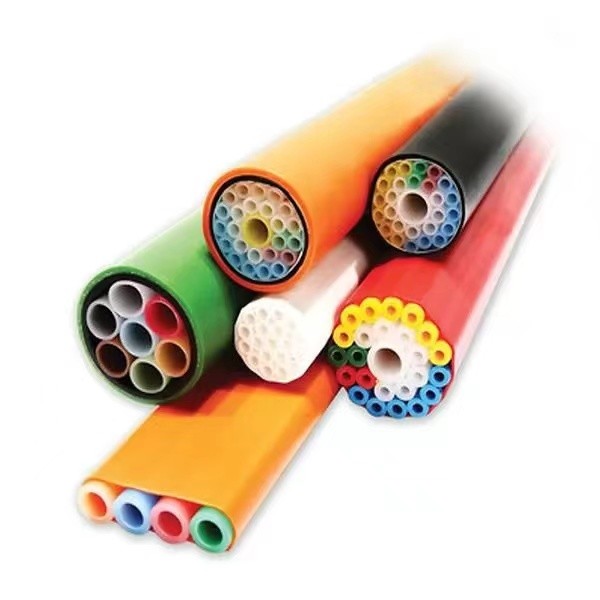

GCYFY 에어 블로운 마이크로 케이블은 비금속, 무장 설계에 루즈 튜브 연선 방식을 사용합니다. 사전 설치된 마이크로 덕트에 풀거나 에어 블로운 방식으로 설치할 수 있어 덕트 활용도를 극대화하고 빠르고 확장 가능한 네트워크 구축을 가능하게 합니다.
적용 분야
FTTH 피더 및 드롭 구간, 에어 블로운 설치를 통한 분기점과 액세스 포인트 연결에 이상적입니다. 백본, 메트로 및 액세스 네트워크에도 적합합니다.
제품 설명
모델: GCYFY

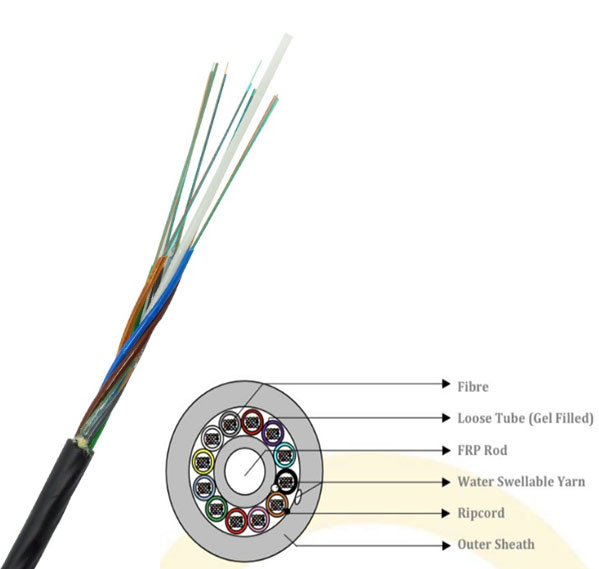

케이블 단면도
광학 특성
| 항목 | 사양 |
| 광섬유 유형 | G.652D |
| 감쇠율 | |
| @ 1310 nm | ≤0.36 dB/km |
| @ 1383 nm | ≤0.35 dB/km |
| @ 1550 nm | ≤0.22 dB/km |
| @ 1625 nm | ≤0.30 dB/km |
| 케이블 차단 파장(λcc) | ≤1260 nm |
| 영 분산 파장(nm) | 1300 ~ 1324 nm |
| 영 분산 기울기 | ≤0.092 ps/(nm².km) |
| 색 분산 | |
| @ 1288 ~ 1339 nm | ≤3.5 ps/(nm. km) |
| @ 1550 nm | ≤18 ps/(nm. km) |
| @ 1625 nm | ≤22 ps/(nm. km) |
| PMDQ | ≤0.2 ps/km¹/² |
| 모드 필드 직경 @ 1310 nm | 9.2±0.4 um |
| 코어 동심도 오차 | ≤0.6 um |
| 클래딩 직경 | 125.0±0.7 um |
| 클래딩 비원형도 | ≤1.0% |
| 코팅 직경 | 245±10 um |
| 인장 시험 | 100 kpsi (=0.69 Gpa), 1% |
광섬유 및 튜브 색상
• 운송/보관 온도: -40℃ ~ +70℃
케이블매개변수
|
코어 수 |
코어/튜브 |
FRP 직경 (mm) |
외피 두께 (mm) |
대략적인 전체 직경 (mm) |
대략. 무게 (kg/km) |
| 12 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 24 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 48 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 72 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 96 | 12 | 2.5 | 0.5±0.1 | 6.6 | 38 |
납품 길이
• 표준 길이: 4,000m; 다른 길이도 가능합니다.
문의 환영합니다. 저희 공장을 방문해 주십시오!
GCYFY 에어 블로운 광섬유 케이블 FAQ
Q1: GCYFY 광섬유 케이블이란 무엇인가요?
A: GCYFY는 고밀도 및 경량 설치를 위해 설계된 마이크로 덕트 에어 블로운 광섬유 케이블입니다.
Q2: GCYFY 케이블은 어떻게 설치되나요?
A: 마이크로 덕트에 에어 블로운 방식으로 설치되어 빠르고 효율적인 배포가 가능합니다.
Q3: 어떤 광섬유 수량을 사용할 수 있나요?
A: 일반적인 옵션으로는 24, 48, 96 코어가 있습니다.
Q4: 주요 장점은 무엇인가요?
A: 경량 설계, 높은 광섬유 밀도, 미래 네트워크를 위한 쉬운 확장성입니다.
Q5: GCYFY 케이블은 어디에 사용되나요?
A: FTTH, 메트로 네트워크 및 데이터 통신 시스템에 사용됩니다.
