담당자 : JQ CABLE
전화 번호 : +8618122383351
왓츠앱 : +8618122383351
| 최소 주문 수량 : | 1km | 포장 세부 사항 : | 나무 드럼 |
|---|---|---|---|
| 배달 시간 : | 5-8 일 | 지불 조건 : | L/C, T/T, Western Union |
| 공급 능력 : | 일 당 30 킬로미터 |
| 원래 장소: | 광저우, 중국 | 브랜드 이름: | JQ/OEM/Customize |
|---|---|---|---|
| 인증: | ISO9001 ROHS CE-EMC FCC SDOC | 모델 번호: | GCYFY / GCYFTY |
|
상세 정보 |
|||
| 섬유 수: | 4-144 코어 | 섬유 유형: | 단일 모드/멀티 모드 |
|---|---|---|---|
| 재킷: | 페이 / PVC / LSZH | 색상: | 검거나 오렌지색이거나 주문 제작됩니다 |
| 제품 이름: | 공기 삽입 마이크 케이블 | 모델 번호: | GCYFY / GCYFTY |
| 길이: | 2km 또는 맞춤형 길이 | 구조: | 마이크 케이블 |
| 설치: | 항공 또는 덕트 | 지휘자 수: | ≥ 10 |
| 집 밖의: | 실외 광섬유 케이블 | 중앙 강도 멤버: | FRP 또는 강선 |
| 워터 블로킹 재료: | 물 차단 테이프 또는 충전 화합물 | 갑옷: | 골판지 강철 테이프 갑옷 |
| 케이블 크기: | 8mm ~ 16mm | 코어: | 구매자의 요청에 따라 |
| 케이블 구조: | 다중 느슨한 튜브 강철 테이프 갑옷 | RTS: | 45-80 kn |
| 작동 온도: | -40 ° C ~ +70 ° C | OEM: | 허용 가능 |
| 보증: | 25 년 | 느슨한 튜브: | PBT |
| 설치 온도: | -20 ° C ~ +60 ° C | amour 층: | 스틸 테이프 |
| 강조하다: | 96 핵심 야외 광섬유 케이블,공기 부풀린 마이크로 듀크 섬유 케이블,꼼짝 못하게 된 루즈 튜브 광섬유 케이블 |
||
제품 설명

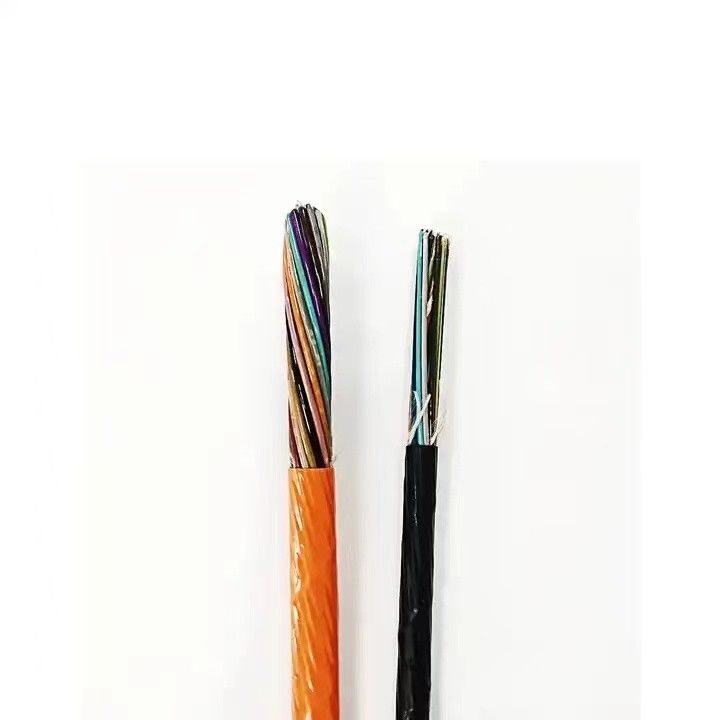

Stranded Loose Tube Air-blown Micro Duct Cable GCYFY
제품 설명

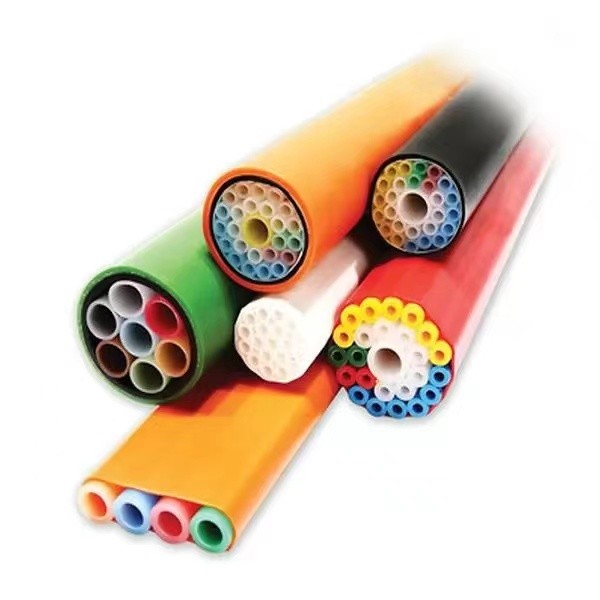

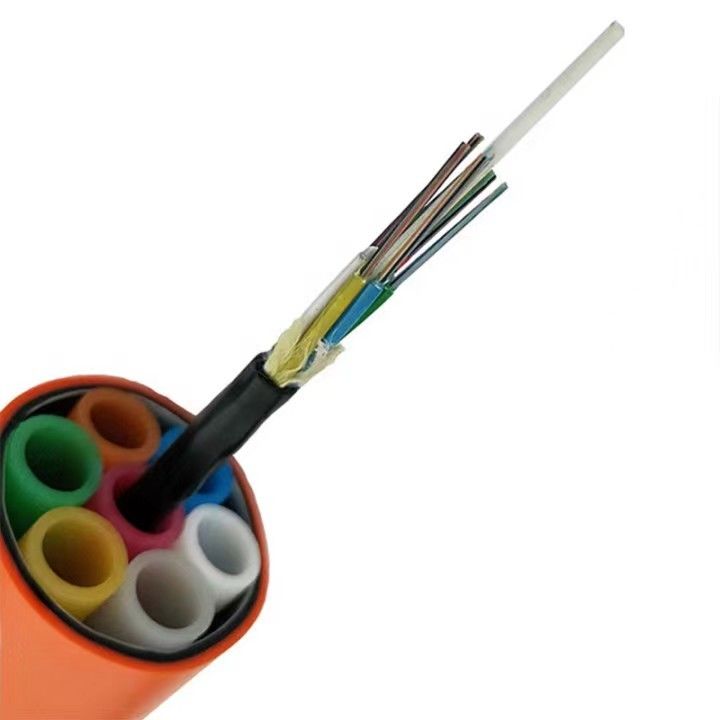

GCYFY Air-Blown Micro Duct Cable은 스트랜디드 루즈 튜브 구조로 설계되어 최신 통신 네트워크에 탁월한 성능을 제공합니다. 소형, 경량, 유연한 이 케이블은 공기압 기술을 사용하여 마이크로 덕트에 설치하도록 설계되어 빠르고 효율적이며 비용 효율적인 배치를 보장합니다.
각 루즈 튜브에는 수분 차단 젤로 보호된 고품질 광섬유가 포함되어 있어 열악한 환경에서도 뛰어난 기계적 강도와 안정적인 전송을 제공합니다. 스트랜디드 디자인은 인장 강도를 향상시키고, 외부 피복은 습기와 환경 스트레스에 대한 내구성과 저항성을 보장합니다.
GCYFY 마이크로 덕트 케이블은 높은 섬유 밀도와 최적화된 설계를 통해 고속 및 대용량 데이터 전송이 필요한 FTTx, 백본 네트워크, 데이터 센터 및 대도시 지역 네트워크에 완벽한 솔루션입니다.
1. 모델: GCYFY-96B1.3
2. 케이블 단면
광학적 특성
| 항목 | 사양 |
| 섬유 유형 | G.652D |
| 감쇠 | |
| @ 1310 nm | ≤0.36 dB/km |
| @ 1383 nm | ≤0.35 dB/km |
| @ 1550 nm | ≤0.22 dB/km |
| @ 1625 nm | ≤ 0.30 dB/km |
| 케이블 차단 파장(λcc) | ≤1260 nm |
| 영 분산 파장(nm) | 1300 ~ 1324 nm |
| 영 분산 기울기 | ≤0.092 ps/(nm2.km) |
| 색 분산 | |
| @ 1288 ~ 1339 nm | ≤3.5 ps/(nm. km) |
| @ 1550 nm | ≤18 ps/(nm. km) |
| @ 1625 nm | ≤22 ps/(nm. km) |
| PMDQ | ≤0.2 ps/km1/2 |
| 모드 필드 직경 @ 1310 nm | 9.2±0.4 um |
| 코어 동심도 오차 | ≤0.6 um |
| 클래딩 직경 | 125.0±0.7 um |
| 클래딩 비원형도 | ≤1.0% |
| 코팅 직경 | 245±10 um |
| 인장 시험 | 100 kpsi (=0.69 Gpa), 1% |
섬유 및 튜브 색상
케이블매개변수
|
코어 |
코어/튜브 |
FRP 직경(mm) |
피복 두께(mm) |
대략적인 전체 직경 (mm) |
대략. 무게(kg/km) |
| 12 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 24 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 48 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 72 | 12 | 1.5 | 0.5±0.1 | 5.6 | 24 |
| 96 | 12 | 2.5 | 0.5±0.1 | 6.6 | 38 |
환경적 특성
| 작동 온도 | -35oC ~ +70oC |
| 보관 및 운송 온도 | -35oC~ +70oC |
| 설치 온도 | -15oC~ +60oC |
응용 분야
• 이 케이블은 FTTH 네트워크의 피더 세그먼트의 드롭 케이블로 사용될 수 있으며, 가입자의 액세스 포인트와 분기점을 연결하기 위해 공기압 방식으로 포설될 수 있습니다. 이 케이블은 백본 네트워크, 대도시 지역 네트워크 및 액세스 네트워크에도 적용됩니다.
납품 길이
• 표준 길이: 2,000m; 다른 길이도 가능합니다.
Q1: GCYFY 공기압 마이크로 덕트 케이블의 적용 분야는 무엇입니까?
A: 주로 FTTx, 백본 네트워크, 데이터 센터 및 대도시 지역 네트워크에 사용되며, 높은 섬유 밀도와 빠른 설치를 제공합니다.
Q2: 케이블은 어떻게 설치됩니까?
A: GCYFY 케이블은 마이크로 덕트에 공기압 방식으로 설치하도록 설계되어 빠르고 유연하며 비용 효율적인 배치를 가능하게 합니다.
Q3: 스트랜디드 루즈 튜브 구조의 장점은 무엇입니까?
A: 뛰어난 기계적 강도, 유연성 및 섬유 보호 기능을 제공하여 안정적인 전송 성능을 보장합니다.
Q4: 케이블은 방수 기능이 있습니까?
A: 예, 루즈 튜브는 수분 침투를 방지하고 섬유를 보호하기 위해 수분 차단 젤로 채워져 있습니다.
Q5: 어떤 섬유 수가 제공됩니까?
A: 일반적인 옵션에는 24, 48, 96 코어가 포함되지만, 프로젝트 요구 사항에 따라 맞춤형 섬유 수를 제공할 수 있습니다.
Q6: OEM 서비스를 제공합니까?
A: 예, OEM 주문을 지원하며 제품 및 포장에 로고 또는 라벨을 인쇄할 수 있습니다.
Q7: 대량 구매 전에 샘플을 받을 수 있습니까?
A: 물론입니다. 품질 테스트 및 평가를 위해 샘플 주문이 가능합니다.
