ADSS 광섬유 케이블 개요
ADSS (All-Dielectric Self-Supporting) 광섬유 케이블은 전도성 금속 부품이 필요하지 않고 설치되도록 설계되어 구조물 사이에 자신의 무게를 지탱 할 수 있습니다.단일 모드 및 멀티 모드 섬유 모두에 적합합니다., 최대 144개의 섬유를 사용할 수 있는 구성으로
일반적으로 공중 설비에 사용되는데 둥지-건물 연결에서 장거리 도시-도시 연결까지그리고 공장 밖의 배치종착장치와 종착장치와 종착장치를 포함한 완전한 케이블링 시스템은 완전한 전송 회로에서 높은 신뢰성 성능을 보장합니다.
주요 특징
전력 전선을 끄지 않고 설치할 수 있습니다.
뛰어난 반 추적 (AT) 성능, 최대 25kV까지 작동 껍질 전압.
가볍고 작은 지름의 설계로 타워와 기둥에 바람과 얼음으로 인한 부하를 최소화합니다.
장거리 설치를 할 수 있습니다. 1000m까지 지원 사이.
높은 팽창 강도와 넓은 온도 내성이
최대 30 년의 긴 서비스 수명
신청서
LAN, WAN 및 대도시 지역 네트워크
FTTH 및 FTTX 배포
CATV 및 GPON/EPON 시스템
데이터 센터 및 광대역 전송
액티브 장치 종료
지하철 및 지역 지역 네트워크
데이터 처리 네트워크
시험 장비 연결
건물의 배선
광역 네트워크 인프라
구조 및 기술 사양
1.ADSS 단복
| 섬유수 | 구조 | 튜브당 섬유 |
손실 튜브 지름 (MM) |
FRP/pad 지름 (mm) | 외복의 두께 ((mm) | 외관 직경 (mm) |
참고: 무게 (kg/km) |
|
| PE 재킷 | AT 재킷 | |||||||
| 4 | 1+6 | 4 | 1.85 | 20.0/2.0 | 1.7±0.1 | 9.8 | 83 | 93 |
| 6 | 1+6 | 6 | 1.85 | 20.0/2.0 | 10.7±0.1 | 9.8 | 83 | 93 |
| 8 | 1+6 | 4 | 1.85 | 20.0/2.0 | 10.7±0.1 | 9.8 | 83 | 93 |
| 12 | 1+6 | 6 | 1.85 | 20.0/2.0 | 10.7±0.1 | 9.8 | 83 | 93 |
| 24 | 1+6 | 6 | 2.0 | 20.0/2.0 | 10.7±0.1 | 9.8 | 86 | 96 |
| 48 | 1+6 | 12 | 2.0 | 20.0/2.0 | 10.7±0.1 | 10.0 | 89 | 99 |
| 72 | 1+6 | 12 | 2.2 | 20.0/2.0 | 10.7±0.1 | 10.5 | 99 | 109 |
| 96 | 1+8 | 12 | 2.2 | 20.0/3.4 | 10.7±0.1 | 12.0 | 124 | 136 |
| 144 | 1+12 | 12 | 2.2 | 30.0/7.2 | 10.7±0.1 | 15.2 | 176 | 189 |
팁: 아래 표의 모든 사양은 대략적인 데이터입니다. 더 자세한 사양은
판매자에게 연락해 주세요.
2ADSS 복장
| 섬유수 | 구조 | 튜브당 섬유 |
손실 튜브 지름 (MM) |
FRP/pad 지름 (mm) | 외복의 두께 ((mm) | 외관 직경 (mm) |
참고: 무게 (kg/km) |
|
| PE 재킷 | AT 재킷 | |||||||
| 4 | 1+6 | 4 | 1.85 | 20.0/2.0 | 10.7±0.1 | 12.0 | 125 | 135 |
| 6 | 1+6 | 6 | 1.85 | 20.0/2.0 | 10.7±0.1 | 12.0 | 125 | 135 |
| 8 | 1+6 | 4 | 1.85 | 20.0/2.0 | 10.7±0.1 | 12.0 | 125 | 135 |
| 12 | 1+6 | 6 | 1.85 | 20.0/2.0 | 10.7±0.1 | 12.0 | 125 | 135 |
| 24 | 1+6 | 6 | 2.0 | 20.0/2.0 | 10.7±0.1 | 12.0 | 128 | 138 |
| 48 | 1+6 | 12 | 2.0 | 20.0/2.0 | 10.7±0.1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 20.0/2.0 | 10.7±0.1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 20.0/3.4 | 10.7±0.1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 30.0/7.2 | 10.7±0.1 | 16.5 | 212 | 228 |
팁: 아래 표의 모든 사양은 대략적인 데이터입니다. 더 자세한 사양은
판매자에게 연락해 주세요.
|
섬유 종류 |
약화 (+20°C) |
대역폭 |
광 케이블 차단 파장 |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | ≤ 1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | ≤1450nm |
| 50/125μm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62.5/125μm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
자세한 사진 쇼
단일 자켓 ADSS 섬유 케이블

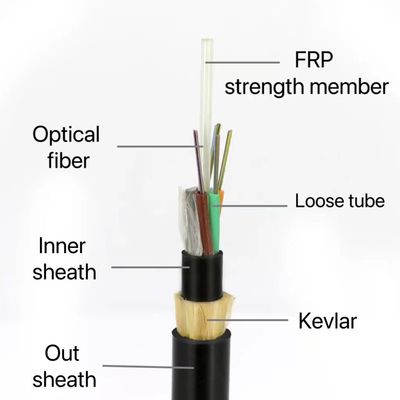

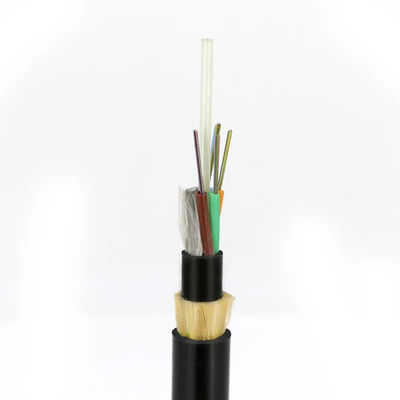

듀얼 자켓 ADSS 광섬유 케이블
포장:
1공장의 직접 공급자인가요?
우리는 광섬유 케이블, MPO 브레이크오웃 케이블, 광섬유 패치 케이블을 전문으로 하는 전문 케이블 제조업체입니다. 우리의 제품은 유럽, 남미,그리고 다른 여러 지역.
2주요 제품은 뭐죠?
우리 제품군에는 야외 및 실내 광섬유 케이블, FTTH 드롭 케이블, ADSS 케이블, 실내 장갑 패치 케이블 및 SC, LC, FC, ST, MTP 및 MPO 구성의 광 패치 케이블이 포함됩니다.
3제품 보증 기간은 얼마입니까?
우리는 광섬유 케이블에 20년의 보증금을 제공합니다.
4원자재 인증서가 있나요?
네, 우리는 ISO9001 및 RoHS 인증 원자재 공급업체와 장기적인 파트너십을 유지하고 있습니다.
