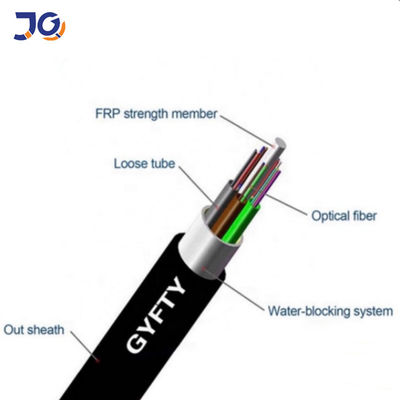

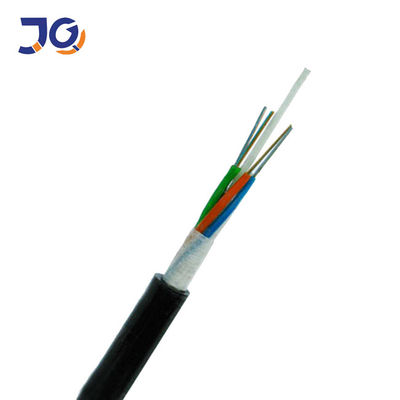

섬유, 250μ Ｍ는고 계수 플라스틱으로 만들어진 루즈 튜브에 위치됩니다. 튜브는 방수인 것 채워집니다
충전용 콤파운드. 섬유 강화 플라스틱 (FRP)는 비금속 강도 부재로서의 핵심의 중심에 위치합니다. 강관 (그리고 충전기는) 소형이고 순환 핵심 안으로 강도 부재 주위에 좌초됩니다. 케이블 코어가 충진으로 채워진 후
물 진입, 더 케이블에게서 그것을 보호하기 위한 합성물은 PE 덮개로 완료됩니다.
충전용 콤파운드. 섬유 강화 플라스틱 (FRP)는 비금속 강도 부재로서의 핵심의 중심에 위치합니다. 강관 (그리고 충전기는) 소형이고 순환 핵심 안으로 강도 부재 주위에 좌초됩니다. 케이블 코어가 충진으로 채워진 후
물 진입, 더 케이블에게서 그것을 보호하기 위한 합성물은 PE 덮개로 완료됩니다.
케이블 구성의 차원
|
섬유 번수 |
구조 |
강관 당 섬유 |
루즈 튜브 지름 (밀리미터) |
CSM 지름 / 패드 직경 (밀리미터) |
외부 자켓의 공칭 두께 (밀리미터) |
케이블 diameter/ 높이 (밀리미터) |
케이블 중량 (kg/km) |
| 4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
| 6 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
| 8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
| 12 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1.6 | 8.6±0.2 | 60 |
| 24 | 1+5 | 6 | 1.85±0.3 | 1.4/1.4 | 1.6 | 8.8±0.2 | 65 |
| 36 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1.6 | 9.0±0.2 | 65 |
| 48 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1.6 | 9.0±0.2 | 65 |
| 72 | 1+6 | 12 | 1.95±0.1 | 2.0/2.0 | 1.6 | 9.5 | 75 |
| 96 | 1+8 | 12 | 1.95±0.1 | 1.6/3.2 | 1.6 | 11.0 | 103 |
| 144 | 1+12 | 12 | 1.95±0.1 | 2.2/6.4 | 1.8 | 13.8 | 160 |
| 항목 | 유닛 | 상술 | |
| 섬유형 | G.652D | ||
|
모드 필드 직경 |
1310nm | 밀리미터 | 9.2±0.4 |
| 1550nm | 밀리미터 | 10.4±0.8 | |
| 클래딩 직경 | 밀리미터 | 125.0±1 | |
| 피복 비원형성 | % | lb1.0 | |
| 핵심 / 클래딩 동심 오차 | 밀리미터 | lb0.5 | |
| 코팅 직경 | 밀리미터 | 245±5 | |
| 코팅 비원형성 | % | lb6.0 | |
| 코팅 / 클래딩 동심 오차 | 밀리미터 | lb12.0 | |
| 케이블 컷오프 파장 | 별거 안 해 | lb1260 | |
|
감쇠곁수 |
1310nm | dB/km | lb0.36 |
| 1550nm | dB/km | lb0.22 | |
| 내력 수치 | 인상력 크기 | ≥100 | |
온도 범위
| 작동 온도 범위 | -40C 내지 +60C |
| 저장 / 수송 온도 범위 | -50C 내지 +70C |
| 설치 온도 범위 | -30C 내지 +50C |
애플리케이션 :
장거리 텔레콤, 고압선 지역 또는 텔레컴 네트워크에 대한 접근에서 LAN
특히 동력 전달 장치를 위해. 지나친 천둥 지역과 높은 전자파 장애.
장점 :
낮은 분산과 희석.
적절한 설계, 섬유 초과 길이에 대한 정밀 제어와 특징적 연선 공정은 우수한 더 케이블을 기계적이게 합니다고
환경적인 특징.
반대론자 전자기 능력.
작은 케이블 직경, 광 케이블은 설치하기 위해 쉽게, 짓누릅니다.
포장

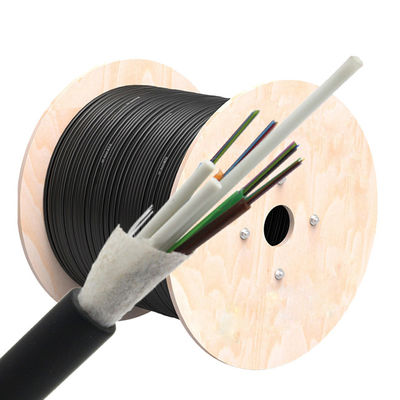

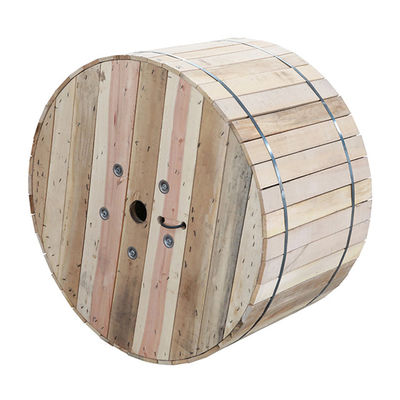

케이블의 각각 단일 단어 길이는 장거리 출하에 적합한 연기에 그을린 나무로 된 드럼에 끌어당길 것입니다.
플라스틱 버퍼 시트에 의해 커버됩니다.
강한 나무로 된 좁은 널에 의해 밀봉됩니다.
적어도 1 케이블의 내부 말단의 Ｍ가 테스트에 대하여 준비될 것입니다.
