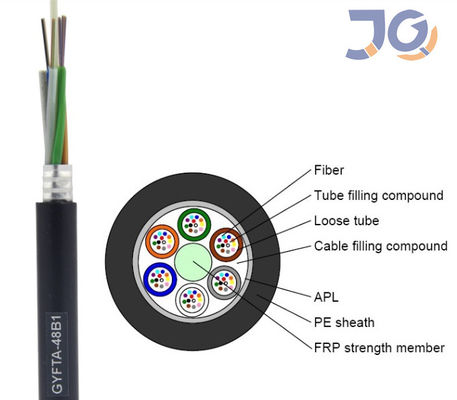

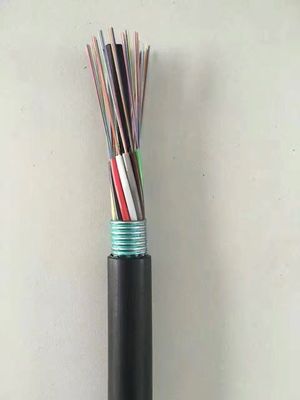

GYTA Armored Loose Tube Single Jacket/Single Armor 광섬유 케이블은 덕트 및 지하 도관을 포함하여 오늘날 가장 까다로운 설치에 필요한 유연성과 다용성을 갖춘 높은 섬유 수를 제공하도록 설계되었습니다.
섬유 매개변수 | 단위 | 사양 | |
G.652D | |||
모드 필드 직경 | 1310nm | μm | 9.2±0.4 |
1550nm | μm | 10.4±0.5 | |
클래딩 직경 | μm | 124.8±0.7 | |
클래딩 비 원형 | % | ≤0.7 | |
코어 클래딩 동심도 오류 | μm | ≤0.5 | |
코팅 직경 | μm | 245±5 | |
비원형 코팅 | % | ≤6.0 | |
클래딩 코팅 동심도 오류 | μm | ≤12.0 | |
케이블 컷오프 파장 | nm | λcc≤1260 | |
감쇠(최대) | 1310nm | dB/km | ≤0.4 |
1550nm | dB/km | ≤0.3 | |
케이블 매개변수: | 명세서 | |
섬유 수 | 4-24 | |
컬러 코팅 섬유 | 치수 | 250μm±15μm |
색상 | 블루,오렌지,그린,브라운,그레이, 화이트, 레드, 블랙, 옐로우, 퍼플, 핑크, 아쿠아 | |
느슨한 튜브 | 치수 | 2.1mm±0.05mm |
재료 | PBT | |
색상 | 빨강, 파랑 내츄럴,내츄럴,내츄럴 | |
센트럴 스트렝스 멤버 | 지름 | 1.5mm |
재료 | 강철 | |
아우터 재킷 | 치수 | 9.0mm±0.2mm |
재료 | 체육 | |
색상 | 검은 색 | |
기계적 및 환경적 특성: | 단위 | 명세서 |
장력(장기) | N | 600 |
장력(단기) | N | 1500 |
크러쉬(장기) | N/10cm | 300 |
크러쉬(단기) | N/10cm | 1000 |
최소굽힘 반경(동적) | mm | 20D |
최소굽힘 반경(정적) | mm | 10D |
설치 온도 | ℃ | -20~+60 |
작동 온도 | ℃ | -40~+70 |
보관 온도 | ℃ | -40~+70 |
