맞춤형 GYXTW 장갑 2 4 6 8 12 24 코어 싱글 모드 광섬유 케이블 6mm 7mm 8mm 메신저
담당자 : JQ CABLE
전화 번호 : +8618122383351
왓츠앱 : +8618122383351
| 최소 주문 수량 : | 1km | 포장 세부 사항 : | 나무로 되는 드럼 |
|---|---|---|---|
| 배달 시간 : | 5-8 작업 일수 | 지불 조건 : | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력 : | 일 당 30 킬로미터 |
| 원래 장소: | 광저우, 중국 | 브랜드 이름: | JQ/OEM |
|---|---|---|---|
| 인증: | ISO9001 ROHS CE-EMC FCC SDOC | 모델 번호: | GYFTY |
|
상세 정보 |
|||
| 섬유 번수: | 12-144 코어 | 섬유형: | 단일모드 G652D |
|---|---|---|---|
| 재킷: | PE | 색: | 검정색 |
| 상품 이름: | 옥외 광학 섬유 케이블 | 모델 번호: | GYFTY |

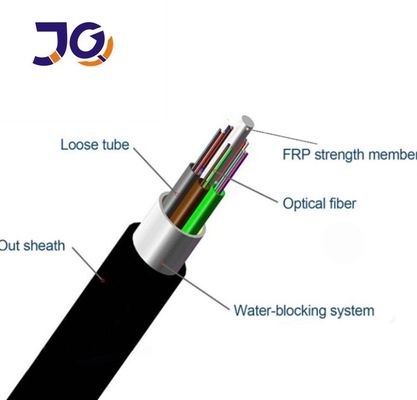

| 길이: | 2km 또는 주문을 받아서 만들어진 길이 | 구조: | 느슨한 관 |
| 설치: | 공기 / 도관 | 관리인들의 수: | ≥ 10 |
| 강조하다: | 야외 덕트 gyfty 케이블,144 코어 gyfty 광섬유 케이블,gyfty 공중 광섬유 케이블 |
||
제품 설명

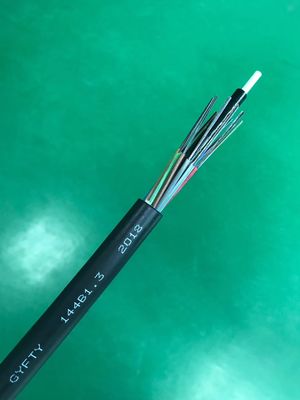

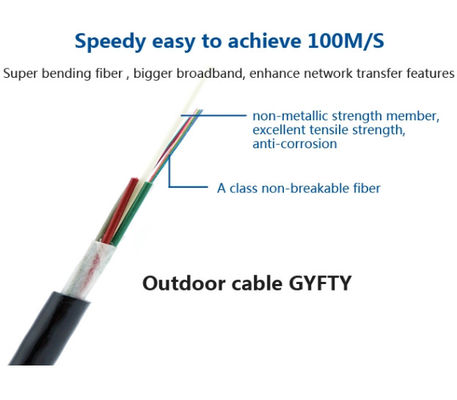

Jiqian 공장 OEM 12/24/48/96/144 코어 GYFTY 야외 덕트/공중 광섬유 케이블
| 안건 | 단위 | 사양 | |
| 섬유 유형 | G.652D | ||
| 모드 필드 직경 | 1310nm | mm | 9.2±0.4 |
| 1550nm | mm | 10.4±0.8 | |
| 클래딩 직경 | mm | 125.0±1 | |
| 클래딩 비 원형 | % | £1.0 | |
| 코어/클래딩 동심도 오차 | mm | £0.5 | |
| 코팅 직경 | mm | 245±5 | |
| 비 원형 코팅 | % | £6.0 | |
| 코팅/클래딩 동심도 오차 | mm | £12.0 | |
| 케이블 차단 파장 | nm | £1260 | |
| 감쇠 계수 | 1310nm | dB/km | £0.36 |
| 1550nm | dB/km | £0.22 | |
| 증거 스트레스 수준 | kpsi | ≥100 | |

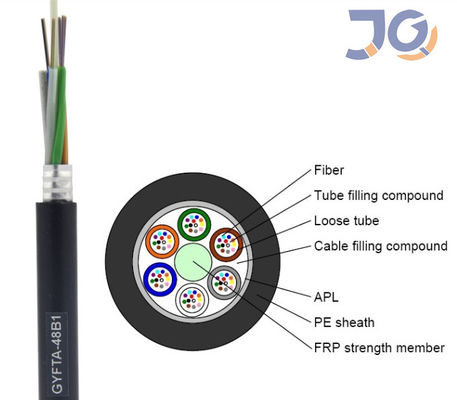

케이블 구조의 치수
| 섬유 수 | 구조 | 튜브당 섬유 |
느슨한 튜브 직경 (mm) |
CSM 직경/패드 직경 (mm) |
외부 재킷의 호칭 두께 (mm) |
케이블 직경/ 키 (mm) |
케이블 무게 (kg/km) |
| 4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1.6 | 8.8±0.2 | 62 |
| 6 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 8.8±0.2 | 62 |
| 8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1.6 | 8.8±0.2 | 62 |
| 12 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 9.0±0.2 | 65 |
| 24 | 1+5 | 6 | 1.9±0.3 | 1.4/1.4 | 1.6 | 9.2±0.2 | 68 |
| 36 | 1+6 | 12 | 2.2±0.1 | 1.6/1.6 | 1.6 | 9.2±0.2 | 68 |
| 48 | 1+5 | 12 | 2.2±0.1 | 1.6/1.6 | 1.6 | 9.2±0.2 | 68 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1.6 | 10.6 | 80 |
| 96 | 1+8 | 12 | 2.2±0.1 | 2.2/3.5 | 1.6 | 12.0 | 103 |
| 144 | 1+12 | 12 | 2.2±0.1 | 2.2/6.4 | 1.8 | 15.0 | 180 |
기계적 및 환경적 특성
| 안건 | 단위 | 명세서 |
| 장력(장기) | N | 600 |
| 장력(단기) | N | 1500 |
| 크러쉬(장기) | N/10cm | 1000 |
| 크러쉬(단기) | N/10cm | 3000 |
| 최소굽힘 반경(동적) | mm | 20D |
| 최소 굽힘 반경(정적) | mm | 10D |
| 설치 온도 | ℃ | -40~+60 |
| 작동 온도 | ℃ | -40~+70 |
| 보관 온도 | ℃ | -40~+70 |
| 굽힘 반복 | 하중: 250N, 사이클 수: 30 명백한 추가 감쇠 없음, 섬유 파손 및 케이블 손상 없음. | |
| 비틀림 | 부하: 250N;사이클 수: 10;트위스트 각: ±90° 명백한 추가 감쇠 없음, 섬유 끊김 없음 및 케이블 손상 없음. | |
| 타격 | 충격 에너지: 450g×1m;망치 머리의 반경: 12.5mm;충격 횟수: 5 명백한 추가 감쇠 없음, 섬유 파손 없음 및 케이블 손상 없음. | |
우리 공장을 방문하고 언제든지 문의를 보내 주셔서 감사합니다!
