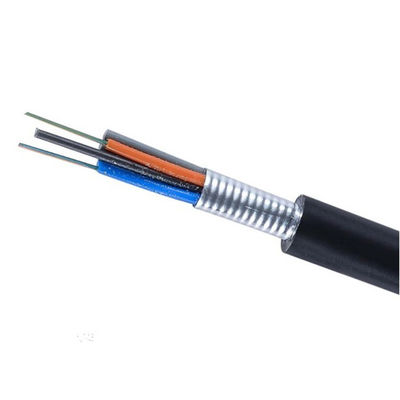

광섬유는 250μm이고 느슨한 튜브는 방수 화합물로 채워진 고탄성 플라스틱으로 만들어졌습니다.케이블 코어의 중심은 금속으로 강화된 코어이며 튜브(및 충전재)는 강도 부재 주위에 작고 둥근 케이블 코어로 꼬여 있으며 방수 화합물로 채워져 물 침투로부터 보호합니다.플라스틱 코팅 알루미늄 테이프(APL)를 세로로 감고 폴리에틸렌 외피로 압출하여 케이블을 형성합니다.
형질:
1. 광섬유의 초과 길이를 정밀하게 제어하여 광섬유 케이블이 우수한 인장 특성 및 온도 특성을 갖도록 합니다.
2. 느슨한 튜브 재료 자체는 내수성과 강도가 우수합니다.튜브는 광섬유에 대한 중요한 보호 기능을 제공하기 위해 특수 그리스로 채워져 있습니다.우수한 내압성과 유연성.
3. PE 외피는 자외선 및 환경 응력 균열 저항에 대한 우수한 내성을 가지고 있습니다.
4. 광 케이블의 방수 성능을 보장하기 위해 다음과 같은 조치를 취하십시오.
a) 단일 강선 중심 보강재;
b) 느슨한 튜브를 특수 섬유 페이스트로 채우십시오.
c) 100% 케이블 코어 충전;
d) GYTA 양면 플라스틱 코팅 알루미늄 테이프(APL)는 광 케이블의 내습성을 향상시킵니다.
e) 우수한 방수재는 광케이블의 세로방향 누수를 방지합니다.
광학적 특성:
|
G.652
|
G.655
|
50/125μm
|
62.5/125μm
|
||
|
감쇠
(+20℃) |
'@850nm
|
≤3.0dB/km
|
≤3.0dB/km
|
||
|
'@1300nm
|
≤1.0dB/km
|
≤1.0dB/km
|
|||
|
'@1310nm
|
≤0.36dB/km
|
≤0.40dB/km
|
|||
|
'@1550nm
|
≤0.22dB/km
|
≤0.23dB/km
|
|||
|
대역폭
(A급) |
'@850nm
|
≥500MHz·km
|
≥200MHz·km
|
||
|
'@1300nm
|
≥1000MHz·km
|
≥600MHz·km
|
|||
|
수치 조리개
|
0.200±0.015NA
|
0.275±0.015NA
|
|||
|
케이블 차단 파장 λcc
|
≤1260nm
|
≤1480nm
|
|||
| 인장 강도 | 장기(N) | 1000 |
| 단기(N) | 3000 | |
| 크러쉬 저항 | 장기(N) | 1000 |
| 단기(N) | 3000 | |
| 굽힘 반경 | 정적(mm) | 10D |
| 동적(mm) | 20D |
