GYTA53 36 코어 아머드 광섬유 케이블 직접 매설 이중 재킷 실외 통신 케이블
제품 소개

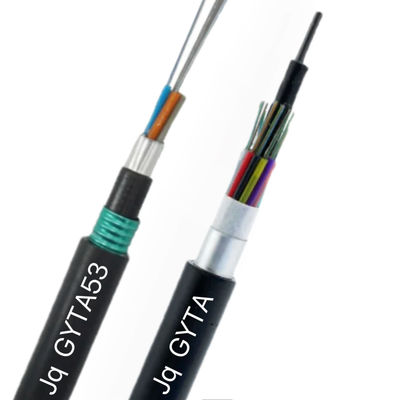

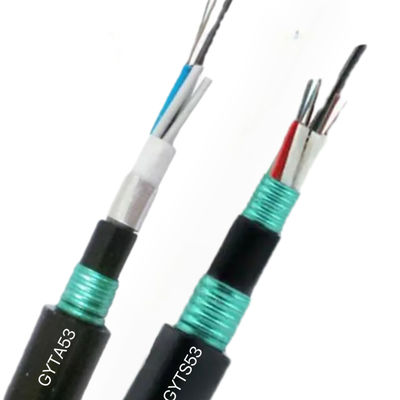

GYTA53 광섬유 케이블은 직접 매설 실외 설치를 위해 설계되었습니다. 스트랜딩 루즈 튜브 구조에 알루미늄 테이프 아머와 이중 PE 외피를 적용하여 열악한 환경에서도 강력한 기계적 보호와 안정적인 광 신호 전송을 제공합니다.
주요 특징
적용 분야
광학 특성
| 항목 | 단위 | 사양 | |
| G652D | |||
| 모드 필드 직경 | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| 클래딩 직경 | um | 124.8±0.7 | |
| 클래딩 비원형도 | % | ≤0.7 | |
| 코어-클래딩 동심도 오차 | um | ≤0.5 | |
| 코팅 직경 | um | 245±5 | |
| 코팅 비원형도 | % | ≤6.0 | |
| 클래딩-코팅 동심도 오차 | um | ≤12 | |
| 케이블 차단 파장 | nm | ≤1260 | |
| 감쇠(최대) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.22 | |
기술 매개변수
|
광섬유
코어 수 |
명목상
직경 (mm) |
명목상
무게 (kg/km) |
허용 인장 하중
(N) |
허용 압축 저항
(N/100mm) |
||
|
단기
|
장기
|
단기
|
장기
|
|||
|
2~30
|
13.2
|
162
|
3000
|
1000
|
3000
|
1000
|
|
32~48
|
13.8
|
175
|
3000
|
1000
|
3000
|
1000
|
|
50~72
|
14.6
|
205
|
3000
|
1000
|
3000
|
1000
|
|
74~96
|
16.0
|
230
|
3000
|
1000
|
3000
|
1000
|
|
98~144
|
17.6
|
285
|
3000
|
1000
|
3000
|
1000
|
|
144 이상
|
고객 요청 시 제공 가능
|
|||||
| 케이블 유형 | 드럼 | ||||
|
높이 (mm) |
폭 (mm) |
내경 (mm) |
길이 (km) |
드럼 유형 | |
| GYTA53-12 | 950 | 760 | 400 | 2 | 목재 드럼 |
| GYTA53-24 | 950 | 760 | 400 | 2 | 목재 드럼 |
| GYTA53-48 | 1100 | 760 | 500 | 2 | 목재 드럼 |
| GYTA53-96 | 1200 | 760 | 500 | 2 | 목재 드럼 |

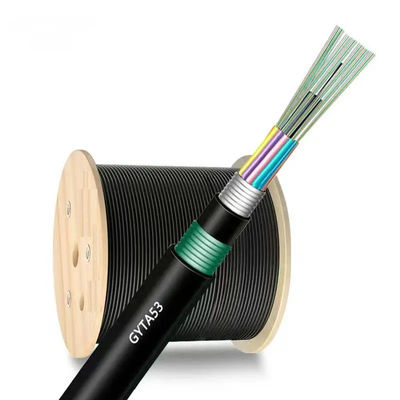

포장
1/2/3/4km 또는 맞춤형 길이 수출용 목재 드럼
FAQ – GYTA53 아머드 광섬유 케이블
Q1: GYTA53 케이블은 주로 무엇에 사용됩니까?
A: 직접 매설 지하 광섬유 통신 네트워크용으로 설계되었습니다.
Q2: 어떤 광섬유 코어 수를 사용할 수 있습니까?
A: 이 케이블은 36 코어 옵션을 포함하여 일반적으로 최대 288 코어까지 다양한 광섬유 코어 수를 지원합니다.
Q3: GYTA53은 어떤 종류의 보호 기능을 제공합니까?
A: 알루미늄 테이프 아머와 이중 PE 외피를 특징으로 하여 강력한 기계적 보호 및 습기 보호 기능을 제공합니다.
Q4: 케이블에 방수 성능이 있습니까?
A: 예, 젤 충진 루즈 튜브와 방수 재료가 습기 침투를 방지하는 데 도움이 됩니다.
Q5: OEM 맞춤 제작이 가능합니까?
A: 예, 케이블 구조, 길이, 인쇄 및 포장에 대한 OEM 서비스가 가능합니다.
