MGTSV 광산용 광섬유 케이블 장갑 난연 덕트 케이블
제품 소개:
MGTSV 광산용 광섬유 케이블은 열악한 지하 환경을 위해 설계되었으며, 장갑 보호, 습기 저항, 난연 구조를 특징으로 하여 안전하고 신뢰할 수 있는 통신을 제공합니다.
주요 특징:
응용 분야:
|
품목명
|
MGTSV 광섬유 케이블
|
|
원산지
|
광동, 중국
|
|
모델 번호
|
MGTSV
|
|
브랜드명
|
JQ/ Jiqian/ 맞춤 제작 |
|
광섬유 유형
|
단일 모드 ITU-T G652D
|
|
광섬유 수
|
2-288 코어
|
|
인장 부재
|
중앙 강선/FRP
|
|
외피 재질
|
난연 외피
|
|

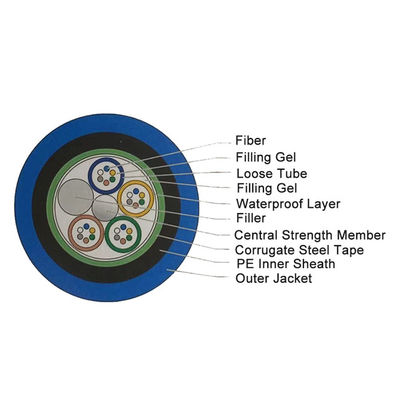

케이블 구조
|
연선 루즈 튜브
|
|
인증
|
ISO9001/CE/RoHS/CE
|
|
보관 온도
|
-40°C ~ +70°C
|
|
응용
|
덕트/공중
|
광학 특성
| 항목 | 단위 | 사양 | |
| G652D | |||
| 모드 필드 직경 | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| 클래딩 직경 | um | 124.8±0.7 | |
| 클래딩 비원형도 | % | ≤0.7 | |
| 코어-클래딩 동심도 오차 | um | ≤0.5 | |
| 코팅 직경 | um | 245±12.2 | |
| 코팅 비원형도 | % | ≤6.0 | |
| 클래딩-코팅 동심도 오차 | um | ≤19 | |
| 케이블 차단 파장 | nm | ≤1260 | |
| 감쇠(최대) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.22 | |
기술 데이터
| 케이블 유형 |
광섬유 수 |
튜브 +충진재 |
케이블 직경 mm |
케이블 무게 Kg/km |
인장 강도 장기/단기 N |
압착 저항 장기/단기 N/100m 굽힘 |
반경 정적/동적 mm MGTSV-2~6 |
|
2~60 |
5 | 12.2 | 156 | 1000/2000 | 500/1500 | 15D/30D | 제품 이미지 |
| 62~72 | 6 | 13.8 | 210 | 1750/3500 | 500/1500 | 15D/30D | 제품 이미지 |
| 74~96 | 8 | 15.1 | 242 | 1750/3500 | 500/1500 | 15D/30D | 제품 이미지 |
| 98~120 | 10 | 17.2 | 280 | 1750/3500 | 500/1500 | 15D/30D | 제품 이미지 |
| 122~144 | 12 | 19 | 320 | 1750/3500 | 500/1500 | 15D/30D | 제품 이미지 |
| 146~216 | 18 | 19 | 320 | 1750/3500 | 500/1500 | 15D/30D | 제품 이미지 |
포장 및 배송
1/2/3/4/5 km를 하나의 나무 드럼에 담아, 배송일: 5-8 영업일
MGTSV 광산용 광섬유 케이블 FAQQ1: MGTSV 케이블은 무엇에 사용됩니까?
A: 지하 광산 및 산업용 광섬유 통신 시스템에 사용됩니다.
Q2: 손상으로부터 어떻게 보호됩니까?
A: 압착 및 설치류 저항을 위한 PSP 장갑층과 강선 중앙 인장 부재가 있습니다.
Q3: 광산 환경에 안전합니까?
A: 예, 지하 사용의 안전을 위한 난연 PVC 외피가 있습니다.
Q4: 습기에 어떻게 저항합니까?
A: 루즈 튜브는 젤로 채워져 있고 케이블 코어는 완전한 방수 보호 기능을 갖추고 있습니다.
Q5: 어디에 설치할 수 있습니까?
A: 갱도, 터널, 지하 덕트 및 열악한 산업 현장에 적합합니다.
