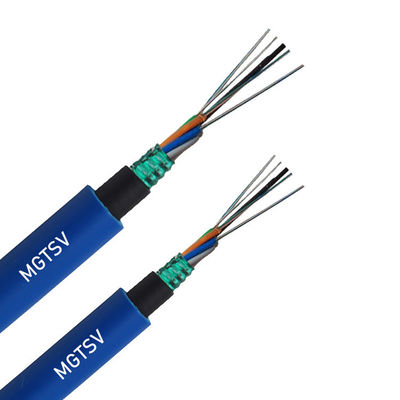

MGTSV 광산용 광섬유 케이블 난연 장갑 덕트 케이블
제품 특징
고강도 젤 충진 루즈 튜브로 섬유를 안정적으로 보호
강화된 내구성을 위한 강선 중앙 인장 부재
강력한 압축 및 설치류 저항을 위한 PSP 장갑층
우수한 방습 성능을 위한 전체 케이블 코어 방수
광산 환경에서 안전한 사용을 위한 난연 블루 PVC 외피
적용 시나리오
지하 광산 통신 시스템
갱도 및 터널 광섬유 네트워크
가혹한 산업 환경 설치
지하 덕트 및 안전 모니터링 네트워크
|
품목명
|
MGTSV 광섬유 케이블
|
|
원산지
|
광동, 중국
|
|
모델 번호
|
MGTSV
|
|
브랜드명
|
JQ/ 지첸/ 맞춤 제작 |
|
광섬유 유형
|
단일 모드 ITU-T G652D
|
|
광섬유 수
|
2-288 코어
|
|
인장 부재
|
중앙 강선/FRP
|
|
외피 재질
|
난연 외피
|
|
케이블 구조
|
연선 루즈 튜브
|
|
인증
|
ISO9001/CE/RoHS/CE
|
|
보관 온도
|
-40°C ~ +70°C
|
|
적용
|
덕트/공중
|
광학 특성
| 항목 | 단위 | 사양 | |
| G652D | |||
| 모드 필드 직경 | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| 클래딩 직경 | um | 124.8±0.7 | |
| 클래딩 비원형도 | % | ≤0.7 | |
| 코어-클래딩 동심도 오차 | um | ≤0.5 | |
| 코팅 직경 | um | 245±5 | |
| 코팅 비원형도 | % | ≤6.0 | |
| 클래딩-코팅 동심도 오차 | um | ≤12 | |
| 케이블 차단 파장 | nm | acc≤1260 | |
| 감쇠(최대) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
기술 데이터
| 케이블 유형 |
광섬유 수 |
튜브 +충진재 |
케이블 직경 mm |
케이블 무게 Kg/km |
인장 강도 장기/단기 N |
압축 저항 장기 /단기 N/100m |
굽힘 반경 정적 /동적 mm |
|
MGTSV-2~6 |
2~60 | 5 | 12.2 | 156 | 1000/2000 | 500/1500 | 15D/30D |
| MGTSV-62~72 | 62~72 | 6 | 13.8 | 210 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-74~96 | 74~96 | 8 | 15.1 | 242 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-98~120 | 98~120 | 10 | 17.2 | 280 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-122~144 | 122~144 | 12 | 19 | 320 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-146~216 | 146~216 | 18 | 19 | 320 | 1750/3500 | 500/1500 | 15D/30D |

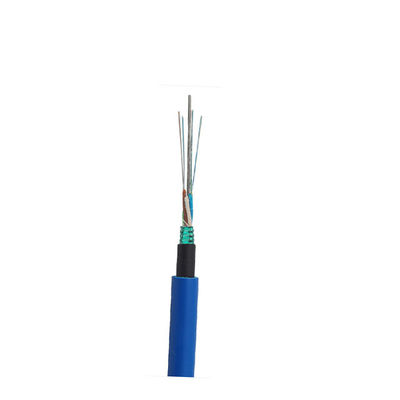

제품 이미지
포장 및 배송
1개의 나무 드럼에 1/2/3/4/5 km,배송일: 5-8 영업일
자주 묻는 질문– MGTSV 광산용 광섬유 케이블
1. MGTSV 광섬유 케이블은 무엇에 사용됩니까?
주로 지하 광산 통신 시스템, 터널 및 산업 모니터링 네트워크에 사용됩니다.
2. 케이블은 난연성입니까?
예, 케이블은 광산 환경에서 안전하게 사용할 수 있도록 설계된 난연 PVC 외부 피복을 가지고 있습니다.
3. 케이블에 습기 방지 기능이 있습니까?
예, 젤 충진 루즈 튜브와 전체 방수 재료를 사용하여 습기 및 물 침투를 방지합니다.
4. 케이블은 기계적 손상에 강합니까?
예, PSP 장갑층과 강선 인장 부재는 강력한 압축 및 충격 저항을 제공합니다.
5. 어떤 광섬유 수를 사용할 수 있습니까?
MGTSV 케이블은 프로젝트 요구 사항에 따라 다양한 광섬유 수로 제공됩니다.
6. OEM 맞춤 제작을 지원합니까?
예, 광섬유 수, 케이블 구조 및 포장을 포함한 OEM 및 맞춤형 솔루션을 제공합니다.
