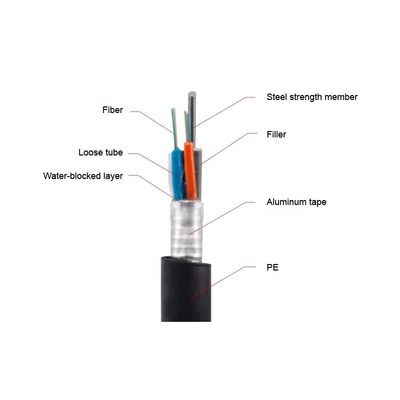

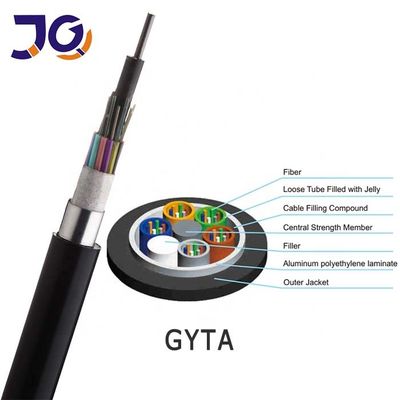

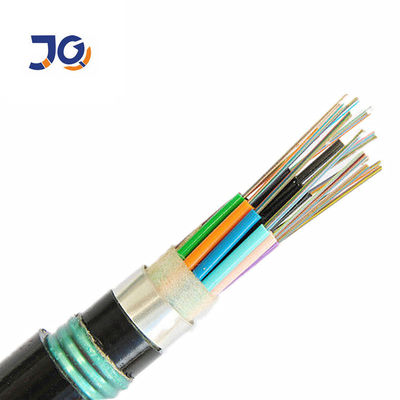

G652D 단 모드 섬유로 저소화 및 안정적인 장거리 전송
더 나은 보호 및 내구성을 위해 PBT 느슨 파이프 구조
중부 강도 강도 강도 강도
신뢰성 있는 수질 저항을 위한 APL 습도 장벽
뛰어난 기상 저항성을 가진 PE 외부 껍질
외부 환경에 적합한 컴팩트 구조
안정적인 장기 작동을 위한 높은 기계적 강도
도시 통로 통신망
FTTX 접속 네트워크
장거리 스코버 전송
통신 인프라 프로젝트
데이터 전송 네트워크
외부 도관 설치 환경
제품 설명
다른 모델 사용 가능 (일복/복복)
| 섬유수 | 6 | 12 | 24 | 32 | 48 | 72 |
| 케이블 직경 (mm) | 8.8 | 8.8 | 9.0 | 9.0 | 9.0 | 9.2 |
| 허용 범위 (mm) | ±0.2또는 사용자 정의 | |||||
| 케이블 무게 (kg/km) | 75 | 75 | 75 | 75 | 75 | 75 |
| 용체 튜브 직경 ((mm) | 1.6 또는 20 | |||||
광학적 특성
| 부문 | 단위 | 사양 | |
| G652D | |||
| 모드 필드 지름 | 1310nm | 음 | 9.2±0.4 |
| 1550nm | 음 | 10.4±0.5 | |
| 클레이딩 지름 | 음 | 124.8±0.7 | |
| 부피가 원형이 아닌 부피 | % | ≤0.7 | |
| 코어 클레이딩 중심성 오류 | 음 | ≤0.5 | |
| 코팅 직경 | 음 | 245±5 | |
| 코팅 비순환성 | % | ≤6.0 | |
| 클레이딩-코팅 중심성 오류 | 음 | ≤12 | |
| 케이블 절단 파장 | nm | acc≤1260 | |
| 약화 (최대) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
기계적 특성
| 튼튼성 (N) | 장기적 | 600 |
| 단기 | 1500 | |
| 압축 (N/100mm) | 장기적 | 300 |
| 단기 | 1000 | |
| 굽기 반지름 (D=케이블 지름) | 동적 | 20xD |
| 정적 | 10xD | |
| 온도 범위 (°C) | -20~+70 | |
적용
튜트 및 공기 안에서의 외부 적용에 적합합니다.
포장 세부 사항
생산 장비
1어떤 섬유 종류가 사용되나요?
G652D 단일 모드 섬유로 안정적인 장거리 전송이 가능합니다.
2- 야외용이 맞나요?
예, PE 껍질과 APL 습도 장벽은 강한 야외 성능을 보장합니다.
3어떤 설치 방법이 권장됩니까?
주로 도관 설치용으로 설계되었습니다.
4- 파이버 코어 범위는 뭐죠?
12~24개의 코어로 사용 가능합니다.
5OEM을 지원하시나요?
네, 사용자 정의 및 로고 인쇄가 가능합니다.
