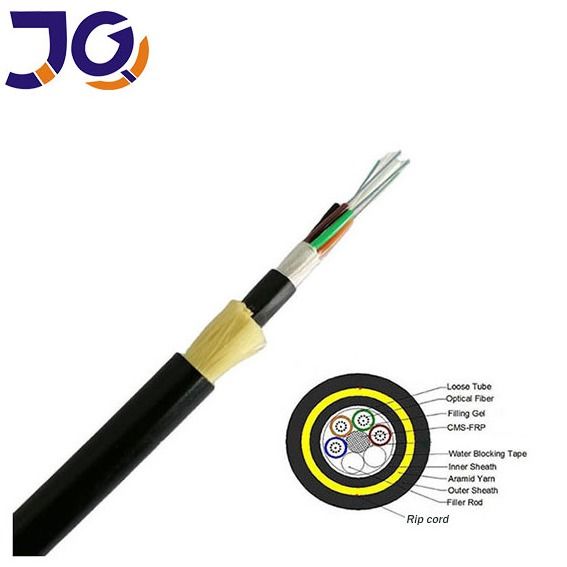

60 코어 싱글 모드 G652D 더블 재킷 외관 ADSS 광섬유 케이블
설명:

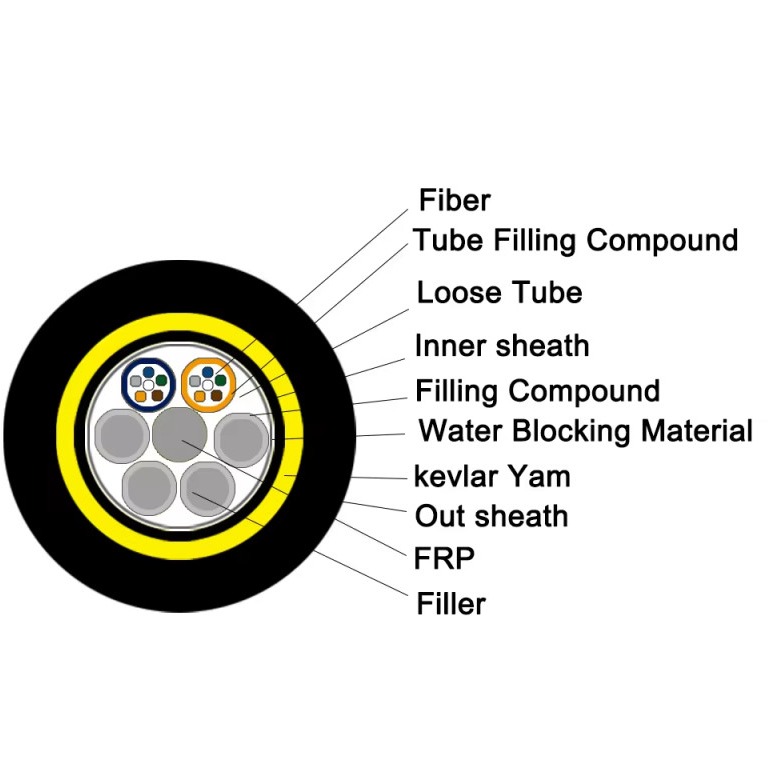

용체형 ADSS 케이블은 250μm 섬유로 구성되어 있으며, 수질이 강한 화합물로 채워진 고모듈 플라스틱 튜브로 구성되어 있습니다. 튜브는 FRP 중앙 강도 구성 요소를 둘러싸고 있습니다.PE 내부 껍질과 아라미드 가재로 덮여, PE 또는 AT 외부 껍질로 마무리됩니다.
특징:
FRP 중앙 강도 구성 요소, 방수 충전
전원 차단 없이 설치할 수 있습니다.
가볍고 지름 작고 타워의 얼음/바람 부하를 줄여줍니다.
큰 팽창 길이: 100m/200m/300m/400m
높은 견고성 및 온도 저항성
설계된 수명: 30 년
패키지: 2~4km 수출 목조 드럼
광학적 특성
| 부문 | 단위 | 사양 | |
| G652D | |||
| 모드 필드 지름 | 1310nm | 음 | 9.2±0.4 |
| 1550nm | 음 | 10.4±0.5 | |
| 클레이딩 지름 | 음 | 124.8±0.7 | |
| 부피가 원형이 아닌 부피 | % | ≤0.7 | |
| 코어 클레이딩 중심성 오류 | 음 | ≤0.5 | |
| 코팅 직경 | 음 | 245±5 | |
| 코팅 비순환성 | % | ≤6.0 | |
| 클레이딩-코팅 중심성 오류 | 음 | ≤12 | |
| 케이블 절단 파장 | nm | acc≤1260 | |
| 약화 (최대) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
기술 자료
|
길이는: 100m |
케이블 종류 |
60코어 듀플 자켓 ADSS |
|
구조적 매개 변수 |
중앙 강도 구성 요소: FRP |
직경: 2.1mm |
|
용이한 튜브 (젤리 가득) |
바깥 지름:10.8mm |
|
|
내부 껍질 PE |
두께: 0.9mm |
|
|
PE 외면 껍질 |
두께:10.8mm |
|
|
기술 매개 변수 |
케이블의 바깥 지름 |
120.3mm |
|
케이블 가로 면적 |
950.03mm2 |
|
|
섬유 모델 |
G.652D |
|
|
케이블 무게 |
150kg/km |
|
|
당겨진 강도 (RTS) |
10 kn |
|
|
최소 허용 된 긴장 (MAT) |
4kn |
|
|
EDS |
3.2kn |
|
|
E-모듈 |
12.1 kn/mm2 |
|
|
열 확장 계수 |
1.9 10-6/°C |
|
|
크러스 저항성 |
장기: 100n/100mm |
|
|
단기:200n/100mm |
||
|
허가된 구부러진 반지름 |
장거리 (운동시) 220mm |
|
|
단기 (태우시) 360 mm |
구조 및 기술 사양 ADSS-DJ ((50-500m Span)
|
외관 직경 (mm) |
참조.중량 1kg/km) |
레크.데일리맥스 작업 전압 ((kN) |
맥스 허용 작업 긴장 [kN] |
휴식 S트랑크스 (kN) |
강도 의원 CSA. (kN/mm2) |
분자 탄력성 CSA kNmm2) |
열 확장 계수 (X10-6/K) |
적당한 기간 미터 ABICP |
||||
|
PE |
AT |
|
||||||||||
|
12.5 |
125 |
136 |
1.5 |
4 |
10 |
4.6 |
7.6 |
1.8 |
160 |
100 |
140 |
100 |
|
13.0 |
132 |
142 |
2.25 |
6 |
15 |
7.6 |
8.3 |
1.5 |
230 |
150 |
200 |
150 |
|
13.3 |
137 |
148 |
3.0 |
8 |
20 |
10.35 |
9.45 |
1.3 |
300 |
200 |
290 |
200 |
|
13.6 |
145 |
156 |
3.6 |
10 |
24 |
13.8 |
10.8 |
1.2 |
370 |
250 |
350 |
250 |
|
13.8 |
147 |
159 |
4.5 |
12 |
30 |
14.3 |
11.8 |
1.0 |
420 |
280 |
400 |
280 |
|
14.5 |
164 |
177 |
5.4 |
15 |
36 |
18.4 |
13.6 |
0.9 |
480 |
320 |
460 |
320 |
|
14.9 |
171 |
185 |
6.75 |
18 |
45 |
22.0 |
16.4 |
0.6 |
570 |
380 |
550 |
380 |
|
15.1 |
179 |
193 |
7.95 |
22 |
53 |
26.4 |
18.0 |
0.3 |
670 |
460 |
650 |
460 |
|
15.5 |
190 |
204 |
9.0 |
26 |
60입니다. |
32.2 |
19.1 |
0.1 |
750 |
530 |
750 |
510 |
제품 전시
적용
에어리얼 포스팅 방법
보관/운영 온도: -40°C~+70°C
패키지 세부 사항
A.회사 이름
B.총중량/순중량
C.섬유 종류
D.케이블 길이
FAQ
제조업자나 거래업자?우리는 광섬유 케이블, 드롭 케이블 및 패치 케이블의 연구, 개발 및 생산에 10 년의 경험을 가진 제조업체입니다. 광저우에 위치한 공장.
품질?모든 섬유는 배달 전에 테스트됩니다. 가격 확인 후 무료 샘플이 제공됩니다.
작은 주문?승인 되었습니다. 우리는 새로운 프로젝트를 지원합니다.
배달시간?보통 3~7 일량에 따라 물품은 지불 후 ASAP 배송됩니다.
OEM 서비스?사용 가능; 우리는 당신의 로고를 인쇄하거나 당신의 아이디어에 따라 사용자 정의 할 수 있습니다.
