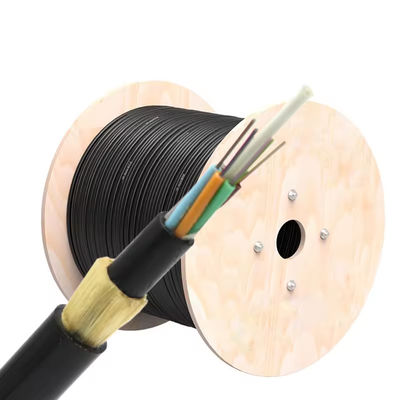

24 48 60 코어 ADSS 광섬유 케이블 이중 재킷 실외 공중 자립형 케이블
제품 특징

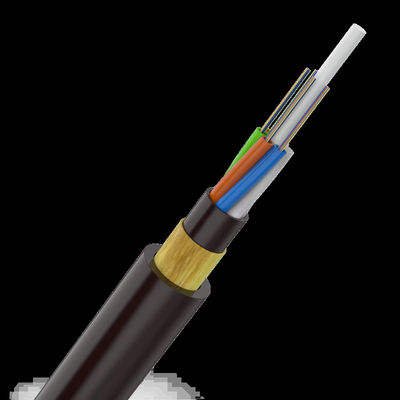

FRP 강도 부재가 있는 이중 재킷 ADSS 구조
경량 설계로 바람 및 얼음 하중 감소
고인장 강도를 위한 아라미드 실 보강
신뢰할 수 있는 광섬유 보호를 위한 방수 루즈 튜브 구조
적용 시나리오
전력선 및 통신선 공중 설치
장거리 옥외 광섬유 네트워크 (100~400m)
백본 및 액세스 통신 네트워크
험악한 옥외 및 고전압 환경
광학 특성
| 항목 | 단위 | 사양 | |
| G652D | |||
| 모드 필드 직경 | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| 클래딩 직경 | um | 124.8±0.7 | |
| 클래딩 비원형도 | % | ≤0.7 | |
| 코어-클래딩 동심도 오차 | um | ≤0.5 | |
| 코팅 직경 | um | 245±5 | |
| 코팅 비원형도 | % | ≤6.0 | |
| 클래딩-코팅 동심도 오차 | um | ≤14.3 | |
| 케이블 차단 파장 | nm | acc≤1260 | |
| 감쇠(최대.) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
기술 데이터
|
경간: 100m |
케이블 유형 |
60코어 이중 재킷 ADSS |
|
구조 매개변수 |
중앙 강도 부재: FRP |
직경: 2.1mm |
|
루즈 튜브 (젤 충전) |
외경: 1.8mm |
|
|
내부 피복 PE |
두께: 0.9mm |
|
|
외부 피복 PE |
두께: 1.8mm |
|
|
기술 매개변수 |
케이블 외경 |
12.3mm |
|
케이블 단면적 |
95.03 mm2 |
|
|
광섬유 모델 |
G.652D |
|
|
케이블 무게 |
150kg/km |
|
|
정격 인장 강도 (RTS) |
10 kn |
|
|
최소 허용 장력 (MAT) |
4kn |
|
|
EDS |
3.2kn |
|
|
탄성 계수 |
12.1 kn/mm2 |
|
|
열팽창 계수 |
1.9 10-6/°C |
|
|
크러쉬 저항 |
장기: 1100 n/100mm |
|
|
단기: 2200 n/100mm |
||
|
허용 굽힘 반경 |
장기 (운행 중) 220 mm |
|
|
단기 (설치 중) 360 mm |
구조 및 기술 사양 ADSS-DJ(50-500m 경간)
|
참조 외경 직경 (mm) |
참조 무게 kg/km) |
권장 일일 최대. 작업 장력(kN) |
최대 허용 작업 장력 [kN) |
파괴 강도(kN) 강도 |
부재 CSA. (kN/mm2) 탄성 계수 |
CSA kNmm2)[ 열 팽창 |
계수 (X10-6/K) 적합 경간 미터 |
ABICP PE AT |
||||
|
12.5 |
125 |
|
||||||||||
|
136 |
1.5 |
4 |
150 |
4.6 |
13.8 |
1.8 |
1.5 |
100 |
140 |
132 |
13.0 |
132 |
|
142 |
2.25 |
6 |
15 |
7.6 |
18.4 |
1.5 |
230 |
150 |
200 |
137 |
145 |
137 |
|
148 |
3.0 |
8 |
20 |
10.35 |
9.45 |
1.3 |
300 |
200 |
290 |
145 |
13.6 |
145 |
|
480 |
3.6 |
10 |
24 |
13.8 |
10.8 |
159 |
370 |
250 |
350 |
147 |
13.8 |
147 |
|
159 |
4.5 |
12 |
30 |
14.3 |
11.8 |
1.0 |
420 |
280 |
400 |
164 |
14.5 |
164 |
|
177 |
5.4 |
15 |
36 |
18.4 |
13.6 |
0.9 |
480 |
320 |
460 |
171 |
190 |
171 |
|
185 |
6.75 |
18 |
45 |
22.0 |
16.4 |
0.6 |
570 |
380 |
550 |
179 |
15.1 |
179 |
|
193 |
7.95 |
22 |
53 |
26.4 |
18.0 |
0.3 |
670 |
460 |
650 |
190 |
15.5 |
190 |
|
204 |
9.0 |
26 |
|60 |
32.2 |
19.1 |
0.1 |
750 |
530 |
제품 쇼 |
510 |
제품 쇼 |
응용 |
공중 설치 방식에 적합
보관/작동 온도: -40°C~+70°C
포장 세부 정보
수출 목재 드럼, 케이블의 일반 배송 길이는 1~4km입니다.
구매자의 요청에 따라 다른 길이도 가능합니다.
C. 광섬유 유형
D. 케이블 길이
FAQ – 60 코어 이중 재킷 ADSS 광섬유 케이블
Q1: 이 ADSS 케이블은 주로 무엇에 사용됩니까?
A: 전력선 및 통신 타워에 공중 설치하여 장거리 옥외 통신에 사용됩니다.
Q2: 일반적인 경간 길이는 얼마입니까?
A: 케이블은 설치 조건에 따라 100m, 200m, 300m, 최대 400m의 경간 길이를 지원합니다.
Q3: 설치 중 전력 차단이 필요합니까?
A: 아니요, ADSS 케이블은 전력 차단 없이 전력선에 설치할 수 있습니다.
Q4: 케이블의 예상 수명은 얼마입니까?
A: 정상적인 옥외 조건에서 설계 수명은 약 30년입니다.
Q5: 맞춤형 길이 또는 OEM 서비스를 제공합니까?
A: 예, 케이블 길이, 포장, 로고 인쇄를 포함한 OEM 맞춤화를 지원합니다.
