SM G652D 72 Core ADSS Fiber Optic Cable 100 Span Single Jacket Aerial Self Supporting Outdoor
SM G652D 72 Core ADSS Fiber Optic Cable 100 Span Single Jacket Aerial Self Supporting Outdoor SM G652D 72 Core ADSS Fiber Optic Cable 100 Span Single Jacket Aerial Self Supporting Outdoor
지금 연락

SM G652D 72 코어 ADSS 광섬유 케이블 100 스판 싱글 자켓 에어리얼 자체 지원 야외

최소 주문 수량 : 1km 포장 세부 사항 : 나무 드럼
배달 시간 : 5-8 근무일 지불 조건 : L/C, T/T, 웨스턴 유니온
원래 장소: 광저우 브랜드 이름: JQ/OEM/Customize
인증: ISO9001 ROHS CE-EMC FCC SDOC 모델 번호: ADSS-72B1

상세 정보
섬유 종류: 단일 모드 또는 멀티 모드 섬유 수: 72 코어
색상: 검은색 길이: 2km 또는 맞춤형 길이
재킷 재료: PE/HDPE/MDPE/AT 이름: 72 코어 ADSS 광섬유 케이블
강도 멤버: FRP (필요한 경우 PE 포함) 유리 원사 어플리케이션: 항공, 오버 헤드/ 직접 매장
강조하다:

SM G652D ADSS 광섬유 케이블

,

72 코어 공기 자체 지원 케이블

,

싱글 자켓 외관 섬유 케이블

제품 설명

야외 SM G652D ADSS 72 코어 광섬유 케이블 100 Span



설명:

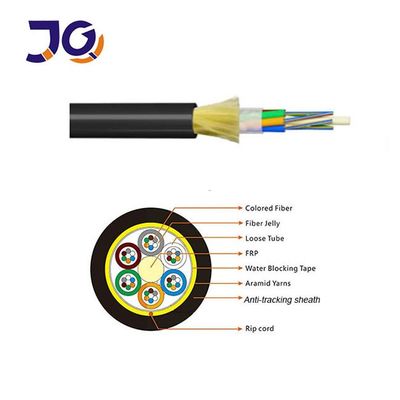

느슨한 튜브 스트랜드 ADSS 케이블 250μm 섬유로 고 모듈 플라스틱 튜브, 물 저항성 화합물로 채워집니다. 튜브는 FRP 중앙 강도 구성 요소 주위에 스트랜드됩니다.PE 내부 껍질로 덮여, 강화용 아라미드 가재, PE 또는 AT 외곽 껍질로 완장



특징:

  • 우수한 기계 및 온도 성능

  • 수분화에 저항하는 고강도 느슨한 파이프

  • 물 에 저항 하는 채식 화합물 은 섬유 를 보호 한다

  • 유연하고 분쇄 저항성 설계

  • FRP 중앙 강도 구성 요소

  • 물 막힘을 위한 완전히 채워진 케이블 코어



광학적 특성

부문 단위 사양
G652D
모드 필드 지름 1310nm 음 9.2±0.4
1550nm 음 10.4±0.5
클레이딩 지름 음 124.8±0.7
부피가 원형이 아닌 부피 % ≤0.7
코어 클레이딩 중심성 오류 음 ≤0.5
코팅 직경 음 245±5
코팅 비순환성 % ≤6.0
클레이딩-코팅 중심성 오류 음 ≤12
케이블 절단 파장 nm acc≤1260
약화 (최대) 1310nm dB/km ≤0.36
1550nm dBkm ≤0.22

SM G652D 72 코어 ADSS 광섬유 케이블 100 스판 싱글 자켓 에어리얼 자체 지원 야외 0

SM G652D 72 코어 ADSS 광섬유 케이블 100 스판 싱글 자켓 에어리얼 자체 지원 야외 1

SM G652D 72 코어 ADSS 광섬유 케이블 100 스판 싱글 자켓 에어리얼 자체 지원 야외 2



기술 자료



길이는: 100m



케이블 종류



72코어 싱글 자켓 ADSS



구조적

매개 변수



중앙 강도 구성 요소: FRP



직경: 2.1mm



용이한 튜브 (젤리 가득)



바깥 지름:10.8mm



내부 껍질 PE



두께: 0.9mm



PE 외면 껍질



두께:10.8mm



기술

매개 변수



케이블의 바깥 지름



120.3mm



케이블 가로 면적



950.03mm2



섬유 모델



G.652D



케이블 무게



145kg/km



당겨진 강도 (RTS)



10 kn



최소 허용 된 긴장 (MAT)



4kn



EDS



3.2kn



E-모듈



12.1 kn/mm2



열 확장 계수



1.9 10-6/°C



크러스 저항성



장기: 100n/100mm



단기:200n/100mm



허가된 구부러진 반지름



장거리 (운동시) 220mm



단기 (태우시) 360 mm





구조 및 기술 사양 ADSS-SJ ((50-500m Span)



외관

직경

(mm)



참조.중량

1kg/km)



레크.데일리맥스

작업

전압 ((kN)



맥스

허용

작업

긴장

[kN]



휴식

S트랑크스

(kN)



강도

의원

CSA.

(kN/mm2)



분자

탄력성

CSA

kNmm2)



열

확장

계수

(X10-6/K)



적당한 기간

미터

ABICP



PE



AT







12.5



125



136



1.5



4



10



4.6



7.6



1.8



160



100



140



100



13.0



132



142



2.25



6



15



7.6



8.3



1.5



230



150



200



150



13.3



137



148



3.0



8



20



10.35



9.45



1.3



300



200



290



200



13.6



145



156



3.6



10



24



13.8



10.8



1.2



370



250



350



250



13.8



147



159



4.5



12



30



14.3



11.8



1.0



420



280



400



280



14.5



164



177



5.4



15



36



18.4



13.6



0.9



480



320



460



320



14.9



171



185



6.75



18



45



22.0



16.4



0.6



570



380



550



380



15.1



179



193



7.95



22



53



26.4



18.0



0.3



670



460



650



460



15.5



190



204



9.0



26



60입니다.



32.2



19.1



0.1



750



530



750



510



적용:

  • 공기 설치에 적합합니다

  • 작동 온도: -40°C ~ +70°C

포장:

  • 수출 목조 드럼, 표준 길이 1~4km (자격 길이 사용 가능)

  • 선택적 표시: 회사 이름, 무게, 섬유 종류, 케이블 길이

  • 시험 보고서를 포함

FAQ:

  1. 제조업자나 거래업자?우리는 광섬유 케이블, 드롭 케이블 및 패치 케이블에서 10 년의 경험을 가진 제조업체입니다. 광저우에 위치한 공장.

  2. 품질?모든 섬유는 배달 전에 테스트됩니다. 무료 샘플이 제공됩니다.

  3. 작은 주문?승인 되었습니다. 우리는 새로운 프로젝트를 지원합니다.

  4. 배달시간?통상적으로 3~7일, 수량에 따라

  5. OEM 서비스?사용 가능; 로고 인쇄 및 사용자 정의 아이디어 지원.
