전 유전체 자기 지지 ADSS 광섬유 케이블 48 96 코어 G652D 옥외 공중 비장갑 이중 자켓

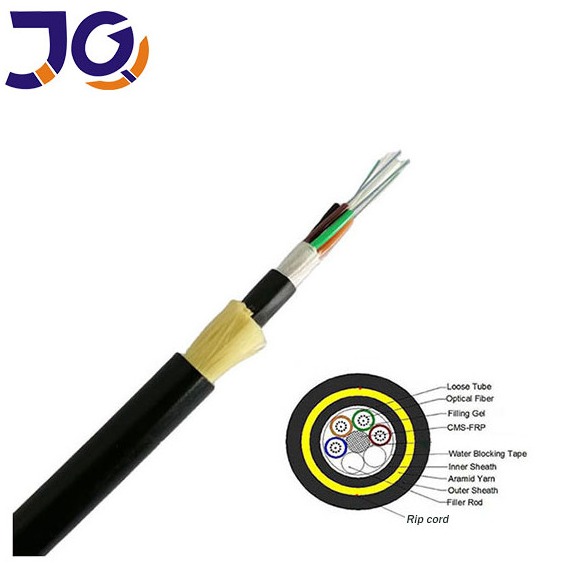

ADSS 케이블 구조 및 설계

ADSS 케이블은 느슨한 튜브 꼬임 구조를 채택하여 안정적인 광섬유 보호를 제공합니다. 광섬유(250μm)는 고탄성 플라스틱으로 만들어진 느슨한 튜브에 수용되어 우수한 기계적 강도와 내구성을 제공합니다.

각 튜브는 방수 젤로 채워져 습기 침투를 방지하고 광섬유를 장기간의 물 손상으로부터 보호합니다. 튜브와 충전재는 중앙 FRP(섬유 강화 플라스틱) 강도 부재 주위에 꼬여 콤팩트하고 둥근 케이블 코어를 형성하며, 이는 완전히 비금속으로 전력선 근처에서 안전하게 사용할 수 있습니다.

케이블 코어는 충전 화합물로 채워져 추가적인 방수를 제공한 다음, 얇은 PE(폴리에틸렌) 내부 피복으로 덮여 매끄럽고 안정적인 구조를 제공합니다. 아라미드사의 꼬임 층이 내부 피복 위에 적용되어 뛰어난 인장 강도와 기계적 스트레스 저항성을 제공합니다. 마지막으로, 케이블은 일반적인 실외 사용을 위한 PE 외부 피복 또는 고전압 환경(≥110kV)에 설치하기 위한 AT(방전 추적) 외부 피복으로 완성됩니다.

추가적인 이점

• 유전체 설계: 금속 요소가 없어 접지 요구 사항이 제거됩니다.

• 긴 수명: 우수한 UV 저항성 및 내후성 성능.

• 경량 및 설치 용이: 자립형 설계로 설치 비용과 시간을 절감합니다.

• 맞춤형: 다양한 광섬유 수(최대 288 코어) 및 피복 재료로 제공되어 다양한 경간 길이 및 프로젝트 요구 사항에 적합합니다.

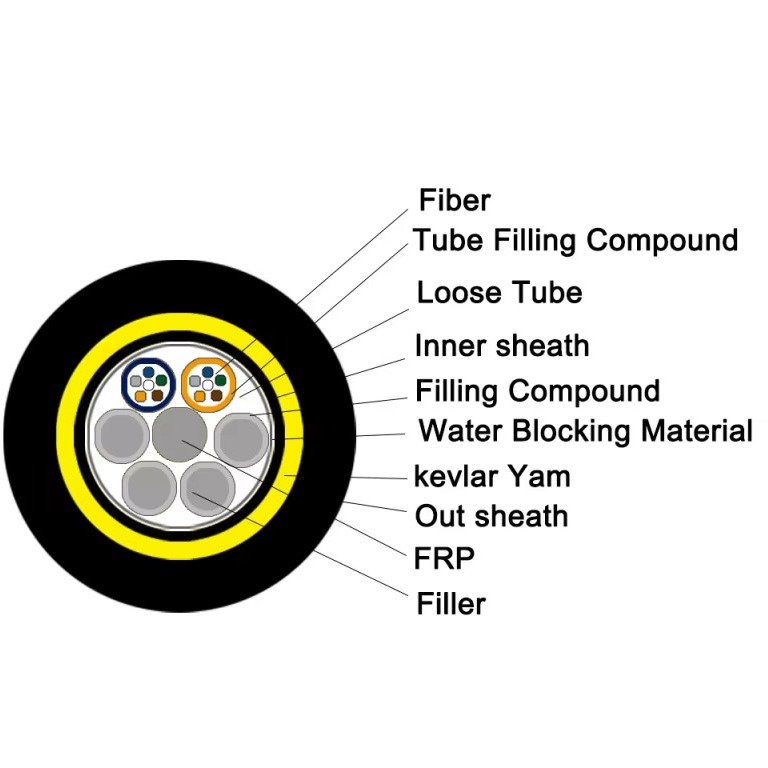

케이블 구조

• PE 외부 자켓: 향상된 내구성과 내후성을 위한 이중 자켓 설계

• FRP 중앙 강도 부재: 안정적인 지지력을 제공하고 케이블 모양을 유지합니다.

• 립 코드: 설치 중 쉽고 빠른 피복 제거

• 섬유 젤 충전: 습기 보호를 위한 방수 화합물

• 느슨한 튜브: 광섬유를 안전하게 고정하고 자유로운 움직임을 허용하여 스트레스를 최소화합니다.

• 광섬유: 고품질 단일 모드 또는 다중 모드 광섬유

• 아라미드사: 기계적 하중을 견디는 높은 인장 강도

주요 특징

• 낮은 감쇠 및 분산: 변화하는 환경에서도 안정적인 전송 성능

• 강한 기계적 특성: 장기간의 안정적인 사용을 위해 인장, 압착 및 충격을 견딥니다.

• 우수한 유연성: 좋은 굽힘 반경, 라우팅 및 설치 용이

• 콤팩트한 디자인: 작은 외부 직경, 경량 및 공간 절약형 구조

응용 분야:

* ADSS 케이블 설계 시 가공 전력선의 실제 상태를 충분히 고려합니다.
* 110kV 미만의 가공 전력선에는 PE 외부 피복이 적용됩니다.
* 110kV 이상 또는 동일한 전력선에는 AT 외부 피복이 적용됩니다.

사양:

WHY CHOOSE US:

인증:

FAQ

1. 우리는 누구인가
2017년부터 중국 광둥성에 위치한 전문 광섬유 케이블 제조업체입니다. 당사 제품은 아프리카, 남아메리카, 서유럽, 중동, 동남아시아 및 남아시아로 수출됩니다. 11명에서 50명의 숙련된 직원이 있습니다.

2. 품질을 어떻게 보장합니까?

• 대량 생산 전에 승인을 위해 사전 생산 샘플이 제공됩니다.

• 모든 주문은 선적 전에 엄격한 최종 검사를 거칩니다.

3. 우리에게서 무엇을 살 수 있습니까?
광섬유 케이블 FTTH 드롭 케이블 실내 및 실외 통신 케이블 및 관련 액세서리

4. 어떤 서비스를 제공합니까?

• 배송 조건: FOB EXW

• 결제 옵션: T T L C D P D A 신용 카드 PayPal Western Union 현금

• 통화: USD CNY

• 언어: 영어 중국어
