SC/APC to SC/UPC 광섬유 패치 코드 3.0mm LSZH 점퍼 케이블 1m 2m 3m 고속 연결

최소 주문 수량 : 50pcs 포장 세부 사항 : 100PCS 1개의 수출 만화 상자
배달 시간 : 5-8 일 지불 조건 : 웨스턴 유니온, T/T, L/C, 알리페이
공급 능력 : 하루 5000개
원래 장소: 광저우, 중국 브랜드 이름: JQ/OEM/Customize
인증: ISO 9001,ROHS CE-EMC FCC SDOC 모델 번호: SM-SX 패치 코드

상세 정보

재료: PVC/LSZH 색상: 노란색
목: 광섬유 패치 코드 반복성: ≤ 0.2dB
섬유 수: 단순 또는 이중 섬유 유형: SM 또는 MM
품질 관리: 배송 전에 100% 테스트 커넥터 유형: SC / APC-SC / UPC
길이: 1m 2m 3m 또는 사용자 정의 제품 이름: 광섬유 패치 코드
폴란드어: PC/UPC/APC 사용자 정의 길이: 1/2/3/5/7/9/10m
포장: 폴리 백 부츠: 12컬레 색 부츠
제품 이름: 광섬유 패치 코드 지휘자 수: 1
단부면: 완전한 클린 케이블: 기지국 케이블 5.0mm Gyfjh
케이블 자켓 재료: LSZH 또는 PVC 보증: 5 년
플러그 재질: NSK, 일본 테스트: 100% 제품 테스트
지름: 3.0 mm,2.0mm,0.9mm 트렁크 지름: 30.0mm-17.3mm
섬유형: G652D, G655,G657A,G657B,OM1,OM2,OM3, OM4
강조하다:

SC/APC to SC/UPC 광섬유 패치 코드

,

LSZH 광섬유 점퍼 케이블

,

고속 광섬유 패치 코드 3m

제품 설명

제품 설명



이 SC/APC-SC/UPC 광섬유 패치 코드는 통신 및 데이터 네트워크에서 안정적이고 고성능 연결을 위해 설계되었습니다. 9/125µm 단일 모드 심플렉스 광섬유를 채택하고 900µm 버퍼 구조를 사용하여 내구성과 안정적인 전송을 보장합니다.

각 패치 코드는 공장에서 종단 처리되고, UPC 연마되었으며, 삽입 손실 및 반사 손실에 대해 100% 테스트를 거칩니다. 테스트 결과는 고유한 품질 관리 번호로 기록 및 추적 가능하여 장기적인 신뢰성을 보장합니다. 이 케이블은 TIA/EIA-568-B.3 표준Telcordia GR-326-CORE Issue 3 요구 사항을 준수하여 우수한 단면 기하학적 구조와 뛰어난 광학 성능을 보장합니다.

3.0mm LSZH 재킷은 난연성과 낮은 연기 배출을 제공하여 데이터 센터, FTTH, FTTX, LAN 및 통신실을 포함한 실내 사용에 안전합니다. 1m, 2m, 3m 길이로 제공되므로 다양한 네트워킹 요구 사항에 유연한 설치 옵션을 제공합니다.



주요 특징:

  • 커넥터 유형: SC/APC-SC/UPC

  • 광섬유 유형: 9/125µm 단일 모드 심플렉스

  • 재킷 재질: LSZH, 3.0mm 외경

  • 안정적인 성능을 위해 공장에서 연마 및 종단 처리

  • TIA/EIA 및 Telcordia 표준을 완벽하게 준수

  • 추적 가능한 QC 기록과 함께 삽입 손실 및 반사 손실에 대해 100% 테스트

  • 길이 옵션: 1m, 2m, 3m

  • FTTH, FTTX, 데이터 센터, LAN, CATV 및 통신 애플리케이션에 이상적

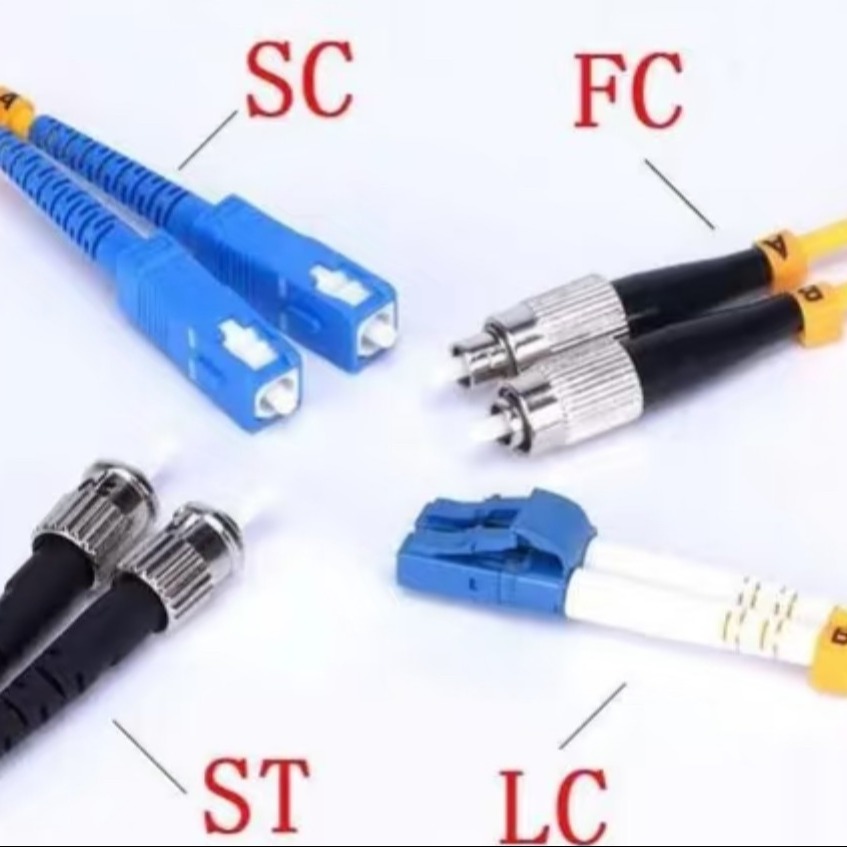

커넥터 유형

SC/APC to SC/UPC 광섬유 패치 코드 3.0mm LSZH 점퍼 케이블 1m 2m 3m 고속 연결 0



SC/APC to SC/UPC 광섬유 패치 코드 3.0mm LSZH 점퍼 케이블 1m 2m 3m 고속 연결 1





기능



낮은 삽입 손실

높은 반사 손실

우수한 반복성

우수한 상호 교환성

우수한 환경 적응성





광학적 특성





매개변수



PC



UPC



APC



멀티 모드



삽입 손실



≤0.3dB



0.3dB



0.3dB



0.3dB



반사 손실



40dB



50dB



60dB



≥35dB



교환



0.2dB



반복성



0.2dB



수명



>1000회



인장 강도



>10kg



온도 범위



-40°C ~ +85°C





기술 데이터



유형



표준, 마스터



스타일



LC,SC,ST,FC.MU,DIN,MPO,SC/APC,



FC/APC,LC/APC.MU/APC



광섬유



단일 모드/멀티 모드



50/125,62.5/125(멀티 모드) OM2&OM1



50/125,10G(멀티 모드)OM3



케이블



심플렉스, 듀플렉스



외경:3.0mm,20mm,0.9mm



PVC 또는 LSZH



연마 방식



UPC,SPC,APC(8°&6°)



삽입 손실



≤0.1dB  (For 단일 모드 마스터)



≤0.25dB (For 단일 모드 표준)



≤0.25dB (ForMultimode)



테스트 by JDSRM3750



                                    반사 손실

                                  (단일 모드)



UPC≥50dB



SPC≥55dB



APC≥60dB (typ.65dB)



JDSRM3750에서 테스트



반복 가능성



0.1dB



작동 온도



-400 C° to 850 C°



                          기하학 요구 사항

                               (단일 모드)



페룰 단면 반경



7mm≤R≤12mm (For APC)



10mm≤R≤25mm (For 표준)



정점 오프셋≤30μm (For 마스터)



정점 오프셋≤50μm (For 표준)



언더 컷-50nm SU≤50nm



테스트 by DORCZX-1



응용 분야

통신실



FTTH (Fiber to The Home)



LAN  (Local Area Network)



FOS(광섬유 센서)



광섬유 통신 시스템



광섬유 연결 및 전송 장비



추천 제품



SC/APC to SC/UPC 광섬유 패치 코드 3.0mm LSZH 점퍼 케이블 1m 2m 3m 고속 연결 2













포장 및 배송



포장: 1개의 판지 상자에 100/개 또는 OEM.

배송: 바다, 항공, 익스프레스: DHL/UPS/Fedex/EMS/TNT 등

배송: 지불 후 3-5일, 주문 수량에 따라.

SC/APC to SC/UPC 광섬유 패치 코드 3.0mm LSZH 점퍼 케이블 1m 2m 3m 고속 연결 3

SC/APC to SC/UPC 광섬유 패치 코드 3.0mm LSZH 점퍼 케이블 1m 2m 3m 고속 연결 4

SC/APC to SC/UPC 광섬유 패치 코드 3.0mm LSZH 점퍼 케이블 1m 2m 3m 고속 연결 5







SC/APC to SC/UPC 광섬유 패치 코드 3.0mm LSZH 점퍼 케이블 1m 2m 3m 고속 연결 6





공장 사진

SC/APC to SC/UPC 광섬유 패치 코드 3.0mm LSZH 점퍼 케이블 1m 2m 3m 고속 연결 7
SC/APC to SC/UPC 광섬유 패치 코드 3.0mm LSZH 점퍼 케이블 1m 2m 3m 고속 연결 8


FAQ – SC/APC-SC/UPC 광섬유 패치 코드



Q1: SC/APC와 SC/UPC 커넥터의 차이점은 무엇입니까?
A1: SC/APC 커넥터는 후면 반사를 줄이기 위해 8° 각도의 단면을 사용하고, SC/UPC 커넥터는 초고 연마 접촉면이 있는 평면을 사용합니다. APC는 일반적으로 CATV, FTTx 및 고정밀 네트워크에 사용되는 반면, UPC는 데이터 및 통신 애플리케이션에 자주 사용됩니다.



Q2: 이 패치 코드는 단일 모드 또는 멀티 모드입니까?
A2: 이것은 단일 모드(SM) 광섬유 패치 코드이며, 장거리 및 고속 전송을 위해 9/125µm 심플렉스 광섬유를 사용합니다.



Q3: 어떤 길이를 사용할 수 있습니까?
A3: 표준 길이는 1m, 2m, 3m를 포함하지만 요청 시 다른 길이를 사용자 정의할 수 있습니다.



Q4: 어떤 재킷 재료가 사용됩니까?
A4: 이 케이블은 3.0mm LSZH(Low Smoke Zero Halogen) 재킷을 사용하며, 난연성이 있고 실내 설치에 더 안전합니다.



Q5: 이 패치 코드는 배송 전에 테스트됩니까?
A5: 예, 모든 패치 코드는 삽입 손실 및 반사 손실에 대해 100% 공장 테스트를 거치며, 추적 가능한 테스트 데이터가 있습니다.



Q6: 이 제품은 어떤 표준을 준수합니까?
A6: 이 패치 코드는 TIA/EIA-568-B.3Telcordia GR-326-CORE Issue 3 표준을 충족하여 일관된 품질과 안정적인 성능을 보장합니다.



Q7: 이 패치 코드는 어디에 사용할 수 있습니까?
A7: FTTH, FTTX, LAN, CATV, 데이터 센터 및 통신 네트워크에 이상적입니다.



Q8: 사용자 정의 커넥터 또는 길이를 주문할 수 있습니까?
A8: 예, 요청 시 사용자 정의 커넥터 유형(LC, FC, ST 등) 및 케이블 길이를 사용할 수 있습니다.
