담당자 : JQ CABLE
전화 번호 : +8618122383351
왓츠앱 : +8618122383351
| 최소 주문 수량 : | 1 킬로미터 | 포장 세부 사항 : | 나무로 된 드럼 |
|---|---|---|---|
| 배달 시간 : | 5~8일 | 지불 조건 : | L/C, T/T, 웨스턴 유니온 |
| 공급 능력 : | 한달에 4500KM |
| 원래 장소: | 광저우, 중국 | 브랜드 이름: | JQ/OEM |
|---|---|---|---|
| 인증: | ISO9001 ROHS CE-EMC FCC SDOC | 모델 번호: | ADSS-24B1 |
|
상세 정보 |
|||
| 섬유 종류: | 요청으로 YOFC 또는 Fiberhome | 섬유 번수: | 4-144 코어 |
|---|---|---|---|
| 색상: | 검고 주문 제작됩니다 | 길이: | 2 킬로미터 또는 주문 제작된 길이 |
| 재킷 소재: | MDPE/HDPE 또는 AT | 이름: | ADSS 광섬유 케이블 |
| 강도 부재: | FRP 중심 강도 부재 | 작동 온도: | -40 ~ +60 Ｃ |
| 전폭: | 50/100/200/300/400m | 설치: | 자립하 안테나 |
| 외부 쉬스: | PE | 케이블 구조: | 느슨한 튜브 또는 리본 |
| 핵심의 수: | 2-144 핵심 | 케이블명: | 공기 광섬유 ADSS 케이블 |
| 케이블 색: | 블랙 | 설치 방법: | 안테나 |
| 아라미드 얀: | 그래요 | 케블 모형: | ADSS 광섬유 케이블 |
| 강도 소재: | 케블라 | 강도 번호: | FRP, 케블라 아라미드 원사 |
| 케이블 유형: | 전기 전기 자체 지원 | 외장 재료: | 페이 /에서 |
| 강도 부재: | 아미드 원사 | 발진시간: | 25년 |
| 애플리케이션: | 장거리 통신 또는 액세스 네트워크 | ||
제품 설명
통신 케이블 24 코어 AT/PE ADSS 광섬유 케이블
전체 유전체 자기 지지형 24 코어 ADSS 광섬유 케이블 (100m 스팬)
제품 설명

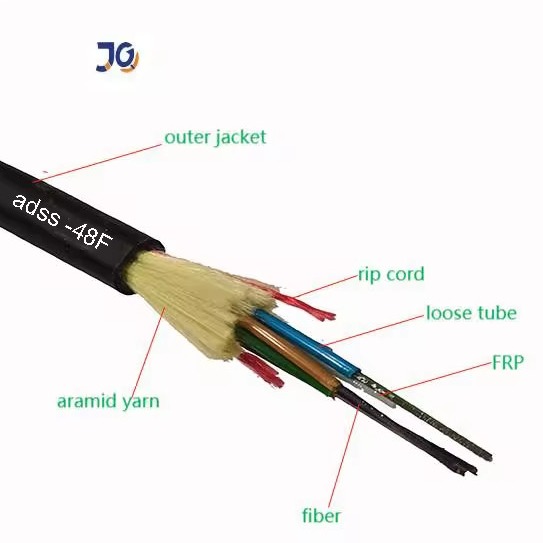

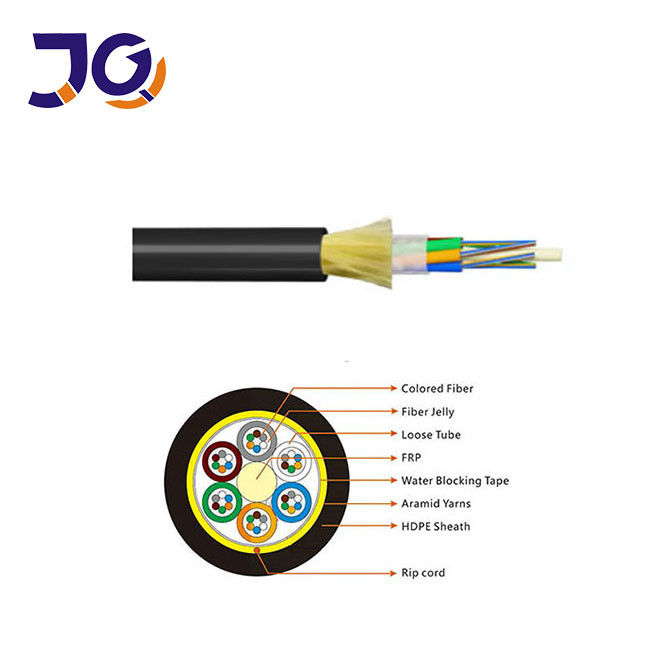

ADSS 케이블은 루즈 튜브 연선 구조를 채택합니다. 250μm 섬유는 고탄성 플라스틱 재료로 만들어진 루즈 튜브에 수용되며, 이는 방수 젤로 채워져 있습니다. 이러한 튜브는 필러 로드와 함께 섬유 강화 플라스틱(FRP)으로 만들어진 중앙 비금속 강도 코어 주위에 나선형으로 연선되어 컴팩트한 원형 케이블 구조를 형성합니다. 그런 다음 코어는 보호 화합물로 채워지고 얇은 내부 폴리에틸렌(PE) 피복으로 덮입니다. 추가 인장 강도를 제공하기 위해 아라미드 실 층이 내부 피복 위에 적용됩니다. 마지막으로, PE 또는 내트래킹(AT) 외부 자켓이 압출되어 케이블을 완성합니다.
특징
뛰어난 유연성, 압착 저항 및 방수 성능을 보장하기 위해 케이블은 루즈 튜브 내부에 전체 코어 충전 및 방수 젤을 특징으로 합니다. 온도 변화에 걸쳐 안정적인 기계적 강도와 안정적인 성능을 제공합니다. 루즈 튜브는 고강도, 내 가수 분해성 재료로 만들어졌으며, 특수 배합된 충전 화합물은 필수적인 섬유 보호 기능을 제공합니다. 단일 FRP 로드는 중앙 비금속 강도 부재 역할을 합니다.
응용 분야
공중 포설 방식에 적합
보관 / 작동 온도: -40℃~+70℃
광학적 특성
| 항목 | 단위 | 사양 | |
| G652D | |||
| 모드 필드 직경 | 1310nm | um | 9.2±0.4 |
| 1550nm | um | 10.4±0.5 | |
| 클래딩 직경 | um | 124.8±0.7 | |
| 클래딩 비원형도 | % | ≤0.7 | |
| 코어-클래딩 동심도 오차 | um | ≤0.5 | |
| 코팅 직경 | um | 245±5 | |
| 코팅 비원형도 | % | ≤6.0 | |
| 클래딩-코팅 동심도 오차 | um | ≤12 | |
| 케이블 차단 파장 | nm | acc≤1260 | |
| 감쇠(최대) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.22 | |
기술 데이터
|
스팬: 100m |
110kv 이하 |
24코어 |
|
구조적 매개변수 |
중앙 강도 구성 요소: FRP |
직경: 1.5mm |
|
루즈 튜브(젤리 충전) |
외경: 1.8mm |
|
|
내부 피복 PE |
두께: 0.9mm |
|
|
외부 피복 PE |
두께: 1.8mm |
|
|
기술 매개변수 |
케이블 외경 |
10.0mm |
|
케이블 단면적 |
95.03 mm2 |
|
|
섬유 모델 |
G.652D |
|
|
케이블 무게 |
85kg/km |
|
|
정격 인장 강도(RTS) |
10 kn |
|
|
최소 허용 장력(MAT) |
4kn |
|
|
EDS |
3.2kn |
|
|
영률 |
7.8 kn/mm2 |
|
|
열팽창 계수 |
1.810-6/℃ |
|
|
압착 저항 |
장기: 1100 n/100mm |
|
|
단기: 2200 n/100mm |
||
|
허용 굽힘 반경 |
장기(작동 시) 220 mm |
|
|
단기(포설 시) 360 mm |
4-144 코어 ADSS 광섬유 케이블
|
섬유 수 |
구조 |
섬유 튜브당 |
루즈 튜브 직경 (mm) |
CSM 직경 /패드 직경(mm) |
공칭 두께 외부 자켓(mm) |
케이블 직경 (mm) |
케이블 무게 (kg/km) |
| 4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 81 |
| 8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 82 |
| 24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 83 |
| 36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1.7 | 10.5±0.5 | 84 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 93 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1.7 | 11.1±0.5 | 95 |
| 96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1.7 | 12.5±0.5 | 122 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1.7 | 15.5±0.5 | 185 |
패키지 세부 정보
| 케이블 유형 | 드럼 | ||||
| 높이(mm) | 너비(mm) | 내경(mm) |
길이 (km) |
드럼 유형 | |
| ADSS-4 | 900 | 760 | 500 | 2 | 합판 나무 드럼 |
| ADSS-6 | 900 | 760 | 500 | 2 | 합판 나무 드럼 |
| ADSS-8 | 900 | 760 | 500 | 2 | 합판 나무 드럼 |
| ADSS-12 | 900 | 760 | 500 | 2 | 합판 나무 드럼 |
| ADSS-24 | 900 | 760 | 500 | 2 | 합판 나무 드럼 |
| ADSS-36 | 900 | 760 | 500 | 2 | 합판 나무 드럼 |
| ADSS-48 | 950 | 760 | 500 | 2 | 합판 나무 드럼 |
| ADSS-72 | 950 | 760 | 500 | 2 | 합판 나무 드럼 |
| ADSS-96 | 1000 | 760 | 500 | 2 | 합판 나무 드럼 |
| ADSS-144 | 1200 | 760 | 500 | 2 | 합판 나무 드럼 |
FAQ
1. 당신은 무역 회사입니까, 아니면 제조업체입니까?
저희는 10년 이상의 경험을 가진 전문 제조업체로, 광섬유 케이블, 드롭 케이블, 패치 코드 등의 연구 개발 및 생산을 전문으로 합니다. 저희 공장은 광저우에 위치해 있으며, 방문을 환영합니다.
2. 제품 품질은 어떻게 보장됩니까?
모든 섬유는 배송 전에 엄격한 테스트를 거칩니다. 가격을 확인한 후, 품질을 평가하기 위해 무료 샘플을 요청할 수 있습니다.
3. 소량 주문을 받으십니까?
예, 특히 새로운 프로젝트의 경우 소량 주문을 지원합니다. 큰 사업은 종종 작은 규모에서 시작한다는 것을 알고 있습니다.
4. 배송 시간은 어떻게 됩니까?
일반적으로 주문 수량에 따라 3~7일(영업일 기준)입니다. 결제 확인 후 즉시 배송을 준비합니다.
5. OEM 서비스를 제공합니까?
예, OEM을 사용할 수 있습니다. 귀하의 로고를 인쇄하고 아이디어를 기반으로 제품을 맞춤화할 수 있습니다.
